FactoryTalk View Studio

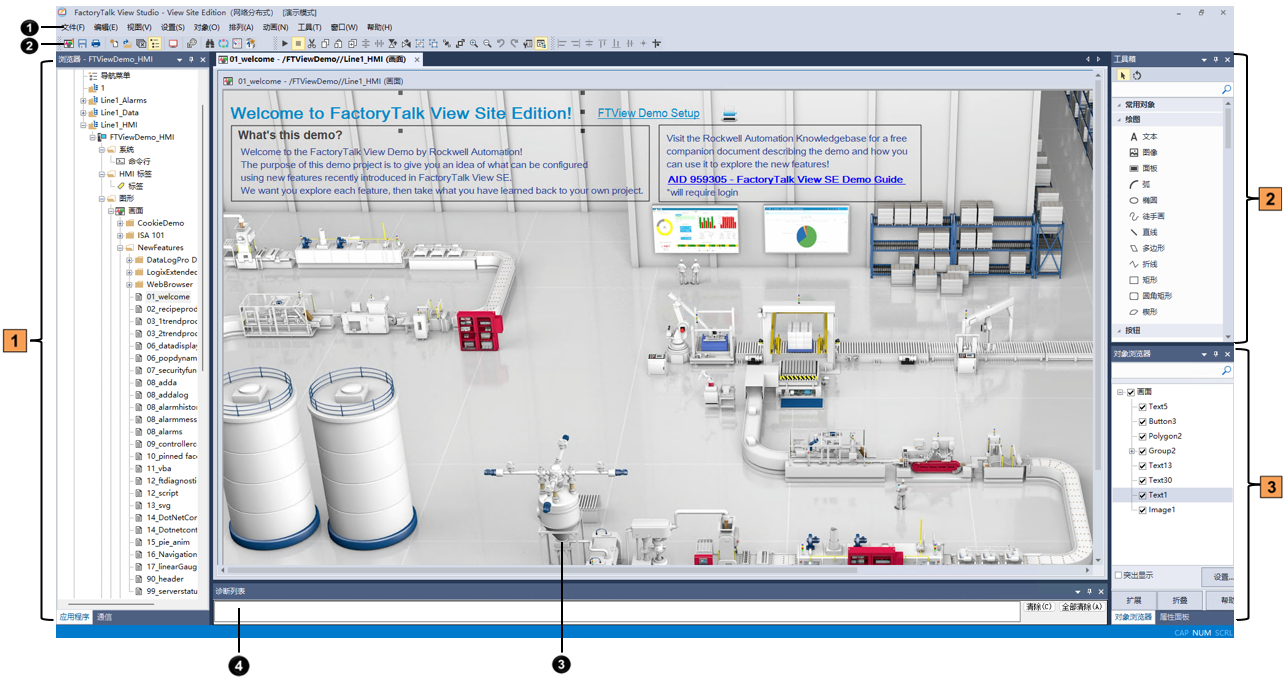

以下插图显示了
FactoryTalk View Studio
主窗口的概览。
很多元素是 Windows 的常见元素，在此不再赘述。以下各项在使用
FactoryTalk View Studio
时有重要作用。条目 | 名称 | 描述 |
|---|---|---|
 | 菜单栏 | 包含活动窗口的菜单项。每个编辑器都有自己的一组菜单。 |
 | 工具栏 | 包含常用菜单项，可以在不打开菜单的情况下快速访问这些项目。 所有 FactoryTalk View 编辑器均使用标准工具栏。“图形”编辑器带有附加工具栏，当打开图形画面、全局对象画面或库时，会显示附加工具栏。 |
 | 工作区 | FactoryTalk View Studio 窗口的空白区域。将相应图标从浏览器拖到工作区即可打开编辑器和图形画面。 |
 | 诊断列表 | 显示有关系统活动的消息。可指定要在诊断列表中显示的消息类型，也可以移动并调整列表大小，以及清除其中的消息。 |
 | 浏览器窗口 | 在 FactoryTalk View Studio 中进行操作的主要工具。可以通过它来访问编辑器，从而设置应用程序和创建其组件。 |
 | 工具箱 | 它是一个可搜索的工具箱，其中包含图形对象。 右键单击对象可将常用的对象添加到“常用对象”或在列表视图中显示这些对象。在搜索框中键入对象名称，即可按键入的内容筛选对象。 |
 | 对象浏览器 | 提供当前图形画面中所有对象的列表。清空某对象的复选框会将其在图形画面中隐藏。 组合对象带有一个 + 图标，并以可展开条目的形式列于树形列表中。 |
