Allen-Bradley 硬件产品

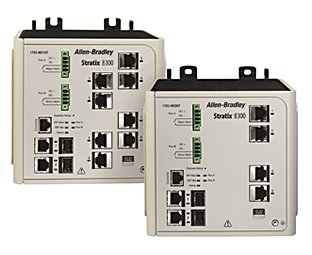

Stratix 8300 第 3 层模块化管理型以太网交换机

  • Main Image
Main Image

我们的 Bulletin 1783 Stratix® 8300 第 3 层模块化管理型交换机系列使用最新的 Cisco® Catalyst® 交换机架构和功能集以及强大的配置工具,有助于使用 IT 专业人员所熟悉的工具来提供与企业网络的安全集成。配置和监视工具提供与企业网络的安全集成,并允许使用 Integrated Architecture® 系统方便地进行设置和诊断。此第 3 层交换机支持 VLAN 与子网之间的路由。

联系分销商 查找销售办事处
SupportSupport
获取支持
DistributorDistributor
查找产品合作伙伴
Stratix 8300 第 3 层模块化管理型
  • 概述
  • 产品选择
  • 规格
  • 软件
  • 文档

概览

  • 第 3 层路由
    • 支持子网与 VLAN 之间的路由以提高性能和安全性
    • 提供静态、动态、多信道广播、冗余、IPv6 和基于策略的路由以及 VRF-Lite 虚拟化
  • 可用于铜缆、光缆、SFP 和以太网供电 (PoE) 扩展模块
  • 包括通用 IT 配置工具:命令行接口 (CLI)、CNA 和设备管理器
  • 包括工业自动化和 EtherNet/IP™ 设备的默认配置(全局和智能端口)
  • 提供 Studio 5000™ Logix Designer 用户自定义配置文件 (AOP),以便与 Rockwell Automation Integrated Architecture™ 进行首要集成
  • 包括预定义的诊断用 Logix 标签
  • 提供 FactoryTalk® View 面板以执行状态监视和报警
  • 提供可移动 CompactFlash 闪存卡,以便于设备更换

1783 Stratix 8300™ 第 3 层模块化管理型基础交换机

  • 提供 6 端口或 10 端口型
  • 包括两个 1 G 端口(铜缆或光纤 SFP)
  • 包括 SFP 插槽,支持 100 Mbps 和 1 G 光纤上行链路收发器

1783 Stratix 交换机扩展模块

  • 包括基础交换机,每个交换机都支持最多两个扩展模块(最多一个光纤模块)
  • 提供最多 16 个附加电口或光口
  • 提供 8 个 10/100 Mbps 电口或 8 个带 LC 连接器的 100 Base-FX 光口

1783 以太网供电扩展模块

  • 提供两个模块:
    • 四个 PoE 或 PoE+ 电口
    • 四个 PoE 或 PoE+ 电口以及四个 10/100 电口
  • 采用低功率设备(IP 电话、摄像头、无线接入点、条码阅读器),接线成本降低
  • 可在远程位置灵活部署设备
  • 扩展模块上需要有单独的电源输入
  • 提供网络控制,能够为了节约电能或提高安全性而开启/关闭设备

1783 SFP 光纤上行链路收发器

  • 包括 100 Mbps 和 1 G 收发器

软件功能

可提供增强的网络性能、简单管理以及与企业网络安全集成的主要软件特征包括:

  • 带干线的虚拟 LAN (VLAN)
  • 服务质量 (QoS)
  • STP/RSTP
  • REP(灵活的以太网协议)
  • MAC ID 端口安全性
  • SNMP 支持
  • 每个端口的 DHCP
  • IEEE 802.1x 安全性
  • CIP SYNC (IEEE 1588)
  • 智能端口

产品选择

BETA 我们的产品选择得到更新!看看新的体验。
BETA
SearchSearch
使用我们的配置工具来配置自定义产品:
启动产品配置助手
Loading

No products found for .

搜索提示:

  • 请尝试搜索不同的产品目录号、产品名称或通用关键字
  • 检查您的搜索是否有拼写错误
Catalog Number 描述 首选可用性 Lifecycle Quick Actions
Caret DownDownwards caret
/ Results
/
使用我们的配置工具来配置自定义产品:
启动产品配置助手
FlagFlag

规格

DownloadDownload
Stratix 以太网设备规范技术数据

认证

C-TICK CertificationC-TICK Certification
UL Marked Component Mark Canadian and United States RequirementsUL Marked Component Mark Canadian and United States Requirements
EtherNet/IPEtherNet/IP
KC CertificationKC Certification
  • c-UL-us
  • CE
  • C-Tick
  • Ex
  • KC
  • EtherNet/IP
是否要寻找其他信息?

要查找其他产品信息,包括 CAD 图纸文件、3D 模型等,请使用我们的产品目录。

产品目录

软件

FactoryTalk Network Manager
Main Image
软件
FactoryTalk Network Manager

FactoryTalk® Network Manager 软件提高了自动化资产环境中网络性能的可视性和见解。

现在开始
产品兼容性和下载中心 (PCDC)
Main Image
支持
产品兼容性和下载中心 (PCDC)

使用产品下载和兼容性中心 (PCDC) 查找产品下载等。

现在开始
FactoryTalk 软件
Main Image
软件
FactoryTalk 软件

FactoryTalk 的每一项产品都以提升您的运营绩效为中心。从设计和调试阶段到董事会层面的数据需求,我们可以为您运营中的所有用户带来价值。

了解更多信息

文档

Resource Publication Number Language
Stratix 8000、8300 交换机产品简介 ENET-PP002
English
Stratix 以太网设备规范技术数据 1783-TD001
English
针对工厂范围 EtherNet/IP 部署的十大建议白皮书 ENET-WP022
English
EtherNet/IP 工业协议白皮书 ENET-WP001
English
Stratix 交换机参考指南 ENET-QR001
English
Stratix 8000、8300 交换机用户手册 1783-UM007
以太网设计考虑因素参考手册 ENET-RM002
English
EtherNet/IP 介质规划和安装手册 00148R0
English
