用户界面

使用

FactoryTalk Design Workbench

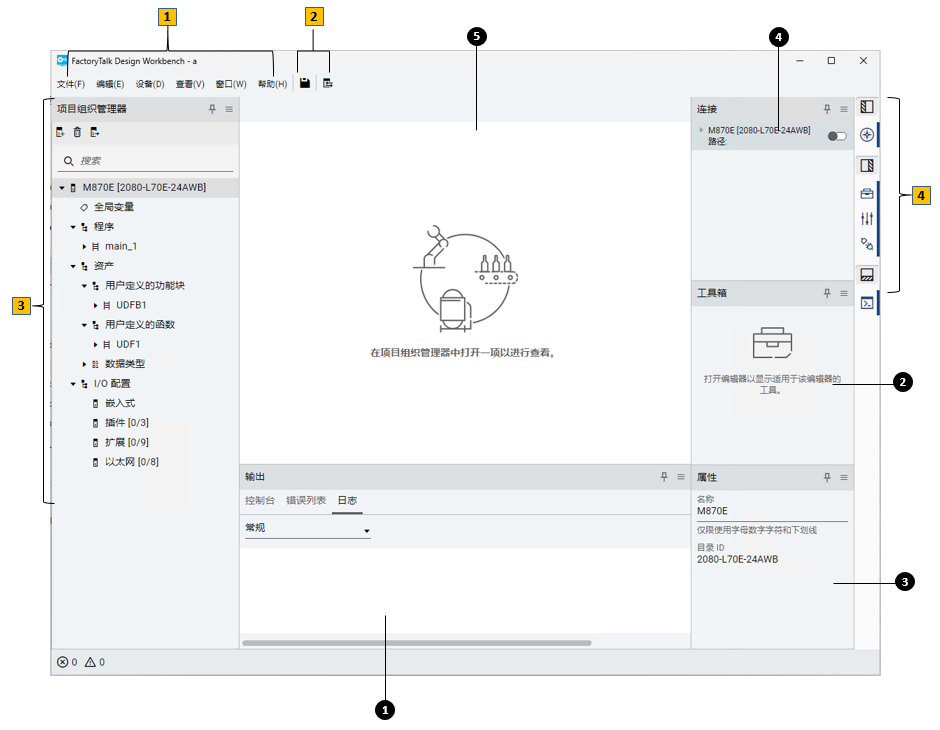

用户界面 (User Interface, UI) 可以创建项目和指定要查看的窗格，并可在必要时重置为默认布局。

UI 上的各项
项目	名称	描述
	菜单栏	包含 FactoryTalk Design Workbench 和活动窗口的菜单项。
	工具栏	包含“ 保存 ”和“ 联机中心 ”按钮。
	项目组织管理器	在一个组织有序的树视图中显示项目的设备、I/O 配置和程序元素。
	窗格栏	包含用于显示或隐藏特定窗格的按钮开关。
	“输出”窗格	包含：一个“ 控制台 ”页面，显示添加的设备及其连接状态和日志条目。一个“ 错误列表 ”页面，显示错误、警告和消息的描述、位置和时间戳。一个“ 日志 ”页面,显示日志描述和时间戳。
	工具箱	包含可以添加到打开的语言编辑器中的逻辑元素和指令。
	“属性”窗格	显示所选项的属性。可以在“ 属性 ”窗格中编辑属性。
	“连接”窗格	对于添加的每个设备，“ 连接 ”窗格都包含：设备名称和目录编号。用于连接到设备的连接路径（如有）。用于连接到设备或与设备断开连接的开关。 “ 控制器模式 ”列表，用于查看和更改控制器连接模式。 “ 故障 ”按钮，用于打开 Micro800 控制器的故障诊断页面。 “ 诊断 ”按钮，用于打开控制器和通信诊断页面。 “ 安全 ”按钮，可打开用于设置、清除或更改控制器密码的页面。
	工作区	包含用于配置设备和生成程序的选项。内容随打开的页面不同而异。
