SFC 指令

顺序功能图 (SFC) 是一种过程流程图。它定义了系统运行时经历的步或状态。

可用指令

在这些编辑器中可以使用 SFC 指令。

梯形图

不可用

功能块

不可用

结构化文本

不可用

顺序功能图

通过使用 SFC 指定程序流程时，将获得以下优势：

SFC 能够以图形形式表示过程。因此，更易于管理和阅读。此外，

Logix Designer

应用程序支持：

添加注释，以阐明步的作用或捕获重要信息

打印 SFC

由于

Logix 5000

控制器支持 SFC，因此不必再次输入技术参数。用户正在按指定的方式对系统编程。

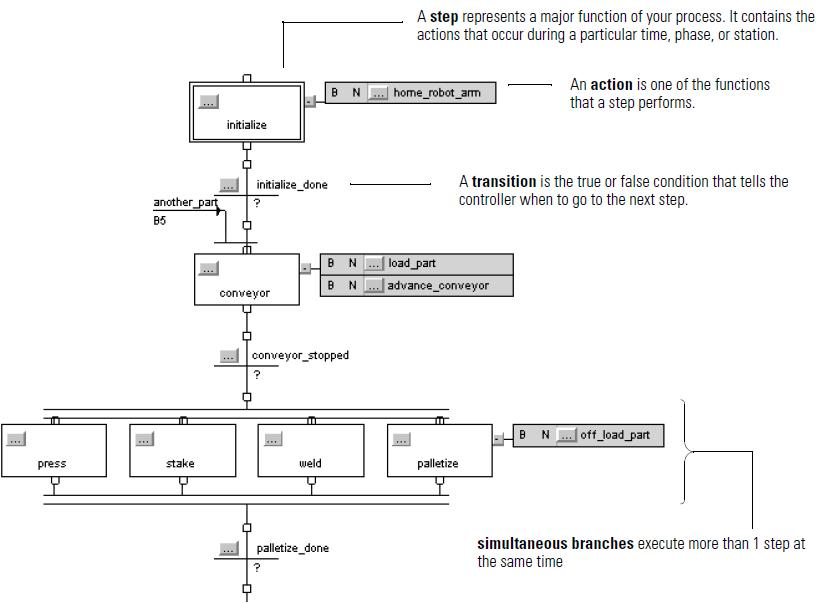

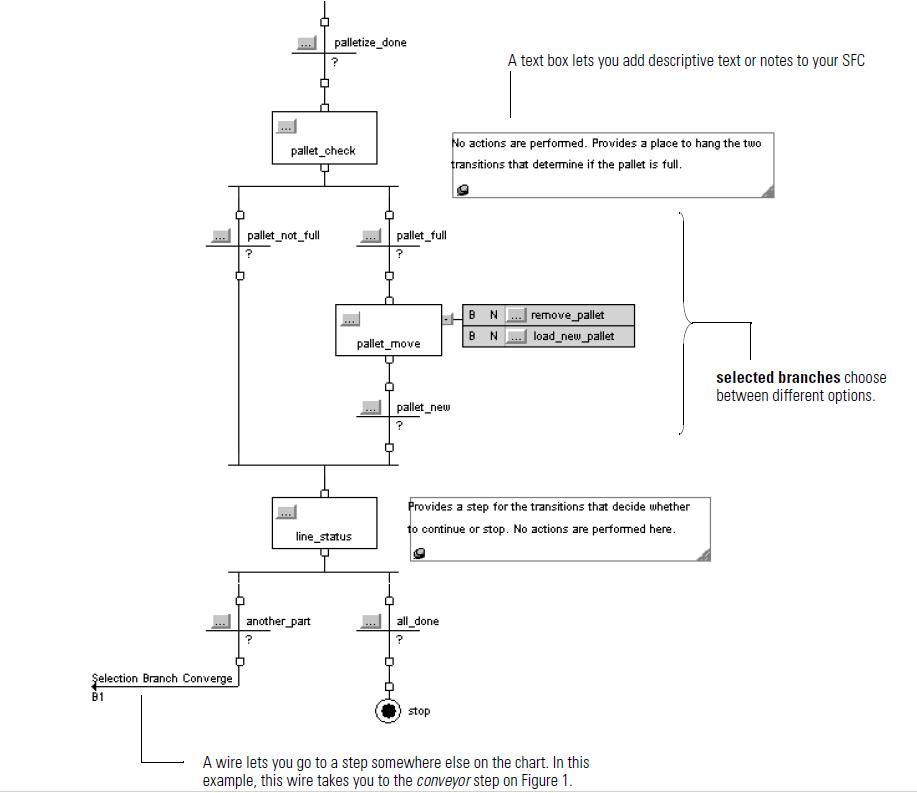

SFC 指令如下：

执行以下操作：	使用此指令：
表示一种由连接到转换的步构成的语言结构。	步长加转换
表示过程的主要功能。其中包含在特定时间、阶段或站中发生的事件。	步
表示真或假的条件，指示控制器何时进入下一步	转换
表示步的功能划分	操作和布尔操作
表示不包含动作逻辑的动作	操作和布尔操作
表示两个或多个备用执行路径，具体执行路径取决于哪个转换条件为真。	选择性分支扩散
表示两个或多个并行执行的备用执行路径。	并发分支扩散
将选定元素连接在一起，创建一个分支聚合	聚合 SFC 元素
创建新分支或扩展选定分支。	扩展分支
暂停执行 SFC	停止
根据时间启动电子凸轮传动。	子例程/返回
用于对 SFC 元素添加说明或注释。	文本框
