概述
我们的 ControlLogix® 和 GuardLogix® 5580 系列控制器使用 Studio 5000® 设计环境作为标准框架，以优化生产率并缩短调试时间。该框架管理基于 EtherNet/IP 的集成运动控制，适用于高速运动控制应用和 SIL2/PLd 及 SIL3/PLe 安全解决方案。它还可以帮助您通过以下方式创建更具竞争力的运营：
通用的全厂控制
ControlLogix 5580 控制器为离散、运动、过程和安全应用提供多领域控制。
简化的架构
我们的 Logix 产品组合在我们称之为集成架构® 的产品组合中协同工作。它有助于降低成本并减少系统复杂性。
增强的安全性
ControlLogix 5580 控制器集成了安全机制，如集中验证和访问控制，以帮助保持系统安全。我们还获得了 ISO 27001 认证，以帮助保护知识产权——包括我们的和您的。我们的漏洞管理流程符合 IEC 29147 和 30111 标准。
新功能
产品组合扩展满足新的性能和行业应用需求
ControlLogix 5580 产品组合扩展通过 Studio 5000 Logix Designer® 版本 33 软件发布实现，展示了我们通过引入 5580 控制器冗余功能以及以下新控制器（过程、极端温度和无储能）来满足客户性能需求和行业应用的承诺。
主要特性和优势：
冗余功能
- 支持 ControlLogix 5580 控制器架构的优势
- 访问下一代 I/O
- 为我们的过程控制器提供基础
- 增强的生产力功能，如板载显示屏、2GB 安全数字 (SD) 卡
- 所有解决方案的单一固件，标准和冗余
- 启用冗余时不会出现内存惩罚
过程控制器
- 适用于食品和饮料、石油和天然气、化工、塑料、生命科学、金属和采矿等行业
- 集成了标准控制器的功能，包括运动控制和涂层保护
- 与 PlantPAx® 5.0 系统紧密集成，减少了导入用户自定义指令的需求
- 通过 FactoryTalk® View Site Edition 订阅并接收诊断信息，无需额外编程
极端温度控制器
- 工作温度范围 -25…+ 70 °C (-4…+158 °F)
- 对流冷却设计
- 保持与标准产品相同的产品认证
- 经测试符合 ANSI/ISA-S71.04-1985；G3 类标准
无储能控制器
适用于危险区域应用，例如需要将能量释放限制在 200 微焦耳以下的地下采矿和精炼厂
- 提供符合强大控制系统安全标准的认证 - TÜV Rheinland IEC 62443-4-2
- 使用 5580 控制器时，容量可增加多达 45%
- 包括一个 1 千兆位 (Gb) 嵌入式以太网端口，可实现高速通信、I/O 和运动控制
- 提供可尽可能提高系统性能的控制器功能
- 包括基于控制器的变更检测和记录、数字签名的控制器固件以及基于角色的访问控制，以增强安全性
- 提供一个显示屏，可增强诊断和故障处理
- 提供涂层保护，以帮助在恶劣环境中提供保护；这些产品的产品目录号中包含“K”
- 提供 3 至 40 MB 的内存选项
- 包括系列 B 和 C 标准以及 1756 XT 机架的 1756 细长电源选件，在空间有限时可减少 29% 的宽度
- 提供标准和涂层保护的机架，最多可有 17 个插槽

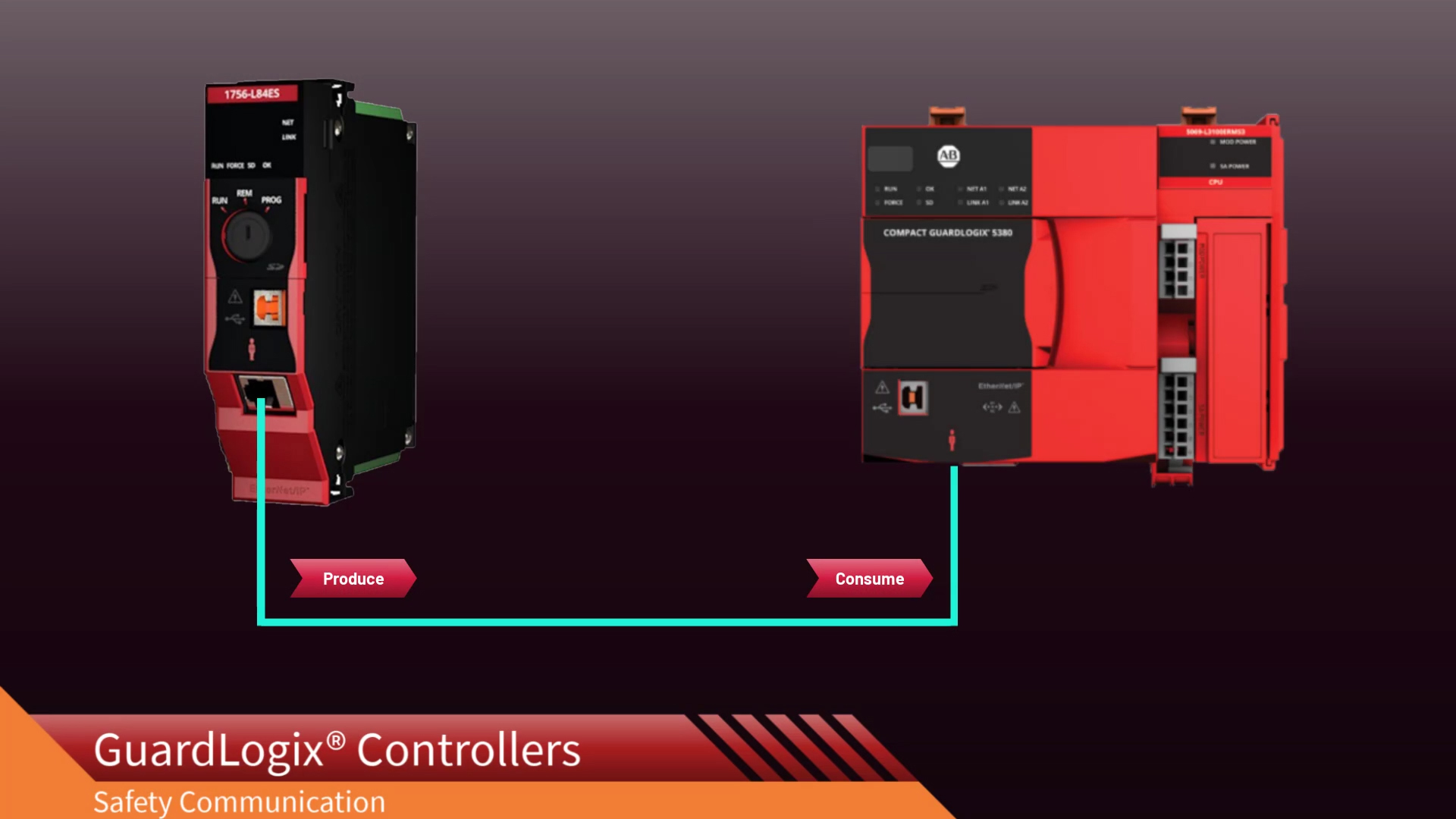

GuardLogix 5580 安全控制器
- 通过主控制器实现 SIL CL 2 / PLd
- 通过主控制器加安全伙伴实现 SIL CL 3 / PLE
- 针对更快的安全反应时间进行了优化，以实现保护设备覆盖并降低受伤风险
- 提供 3 至 20 MB 的标准内存选项
- 提供 1.5 至 6 MB 的安全内存选项
- 提供 100 至 250 个 EtherNet/IP 节点的通信选项
- 提供适用于恶劣环境的涂层选项
- 提供用于标准和安全控制的单一控制器/软件/网络
- 包括混合搭配的安全和标准 I/O
- 提供带运动控制和以下驱动器的联网安全功能：带高级安全的 Kinetix® 5700 和带高级安全的 PowerFlex® 755
产品对比
功能 |
5580 控制器 |
5570 控制器 |
|---|---|---|
| 性能 | 5 倍…20 倍 （与 ControlLogix 5570 控制器相比） |
2 倍 （与 ControlLogix 5560 控制器相比） |
| 嵌入式以太网端口 | 1 千兆 (Gb) | 否 |
| 本地编程端口 | USB | USB |
| 包含储能模块 (ESM) | 是 | 是 |
| 包含板载显示屏 | 是 | 是 |
| Studio 5000 Automation Engineering & Design Environment™ 支持 | 是 | 是 |
| 非易失性存储器 | 安全数字 (SD) 卡 | 安全数字 (SD) 卡 |
| 用户内存，最大值 | 40 MB | 32 MB |
| 最大 I/O 点数 | 128,000 个数字量；4,000 个模拟量 | 128,000 个数字量；4,000 个模拟量 |
其他信息
工具和资源
- 变频器和运动加速器工具包 — 使用选型工具、布局和接线图以及 HMI 文件来设计、安装、操作和维护罗克韦尔自动化® 变频器系统。
- EtherNet/IP 容量工具 — 计算拟议的 EtherNet/IP™ 网络所使用的资源。
软件
使用以下软件帮助配置 ControlLogix 5580 控制器。
应用
我们的 ControlLogix® 控制器提供满足从基本工厂车间应用到高性能过程和运动控制应用需求的内存、速度和处理能力。这些控制器：
- 提供更大的容量，使您能够在每个任务中执行更多的控制策略
- 显著提高控制层和监控层之间交换的信息量
- 为复杂的高性能运动控制应用提供高速运动命令和轴轨迹规划器执行
- 支持多达 100 个集成运动轴
- 使用更快的双核 CPU 显著提高控制器扫描时间
- 提供更高的通信速率
您可能还对以下内容感兴趣
文档
| 技术规格 | 出版 |
|---|---|
| ControlLogix 系统选型指南 | 1756-SG002_-EN-P |
| ControlLogix 和 GuardLogix 控制器规格 | 1756-TD001_-EN-P |
| ControlLogix 机架规格 | 1756-TD006_-EN-E |
| ControlLogix 电源规格 | 1756-TD005_-EN-E |
| 安装说明 | 出版 |
|---|---|
| ControlLogix 5580 控制器安装 | 1756-IN043_-EN-P |
| ControlLogix机架安装 | 1756-IN621_-EN-P |
| ControlLogix 电源安装 | 1756-IN619_-EN-P |
| ControlLogix 冗余电源安装 | 1756-IN620_-EN-P |
| User Manuals | 出版 |
|---|---|
| PlantPAx DCS 配置和实施用户手册 | PROCES-UM100_-EN-P |
| ControlLogix 5580 和 GuardLogix 5580 控制器用户手册 | 1756-UM543_-EN-P |
| ControlLogix 5580 冗余控制器用户手册 | 1756-UM015_-EN-P |
| Rockwell Automation 过程对象库参考手册 | PROCES-RM200_-EN-P |
| Logix 5000 控制器 General 指令参考手册 | 1756-RM003_-EN-P |
| Logix 5000高级过程控制和驱动器指令参考手册 | 1756-RM006_-EN-P |
| Program Guides | 出版 |
|---|---|
| Logix 5000 控制器通用操作编程手册 | 1756-PM001_-EN-E |
| Product Profiles | 出版 |
|---|---|
| ControlLogix 5580 控制器数字宣传册 | 1756-PP001_-EN-P |
| Logix 备份数字宣传册 | 1756-PP014_-EN-P |
| ControlLogix 入门套件 | 1756-SP401_-EN-E |
| Miscellaneous | 出版 |
|---|---|
| 集成架构宣传册 | IA-BR005_-EN-P |
| 认证 | 出版 |
|---|---|
| ControlLogix 5580 控制器 TÜV Rheinland IEC 62443-4-2 认证 | 1756-CT135_-EN-E |
