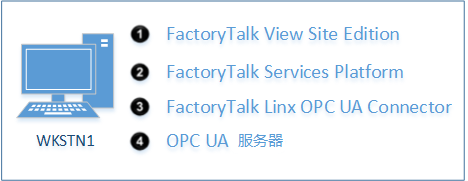

示例：站架构的配置和数据流
站架构在单个工作站上托管
FactoryTalk
客户端、FactoryTalk
Network Directory 服务器、FactoryTalk Linx
OPC
UA Connector 和 OPC
UA 服务器。
Number | 软件 | 安装在计算机上 | 配置工具 |
|---|---|---|---|
 | FactoryTalk 客户端，FactoryTalk View SE | WKSTN1 | FactoryTalk View Studio |
 | 配置为 FactoryTalk Network Directory 服务器的 FactoryTalk Services Platform | WKSTN1 | FactoryTalk Administration Console |
 | FactoryTalk Linx OPC UA Connector | WKSTN1 | 使用 配置的 FactoryTalk Linx OPC UA Connector 设置。使用 配置的 FactoryTalk Linx OPC UA Connector 服务器和端点选择设置。 |
 | OPC UA 服务器 | WKSTN1 | OPC UA 服务器提供的软件 |

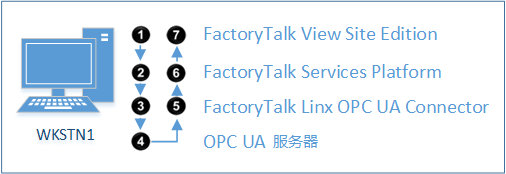

FactoryTalk
客户端（如 FactoryTalk View SE
）请求 FactoryTalk Services Platform
提供的标签时，FactoryTalk Linx
OPC
UA Connector 会订阅 OPC
UA 服务器节点。收到节点值时，FactoryTalk Linx
OPC
UA Connector 会将值作为标签提供给 FactoryTalk Services Platform
，FactoryTalk Services Platform
服务会将该值返回到 FactoryTalk
客户端。
顺序 | 软件 | 操作 |
|---|---|---|
| FactoryTalk 客户端，FactoryTalk View SE | 从 FactoryTalk Services Platform 请求标签值。 |
| 配置为 FactoryTalk Network Directory 服务器的 FactoryTalk Services Platform | 从 FactoryTalk Linx OPC UA Connector 请求标签值。 |
| FactoryTalk Linx OPC UA Connector | 转换为 OPC UA 服务器节点 ID 并进行订阅。 |
| OPC UA 服务器 | 将节点值提供给 FactoryTalk Linx OPC UA Connector。 |
 | FactoryTalk Linx OPC UA Connector | 将节点值转换为 FactoryTalk 数据类型，然后更新 FactoryTalk Services Platform 中的标签值。 |
 | 配置为 FactoryTalk Network Directory 服务器的 FactoryTalk Services Platform | 将标签值提供给 FactoryTalk 客户端。 |
 | FactoryTalk 客户端，FactoryTalk View SE | 显示或使用标签值。 |
