Axes 视图
使用 Axes 可查看或配置设备的轴。

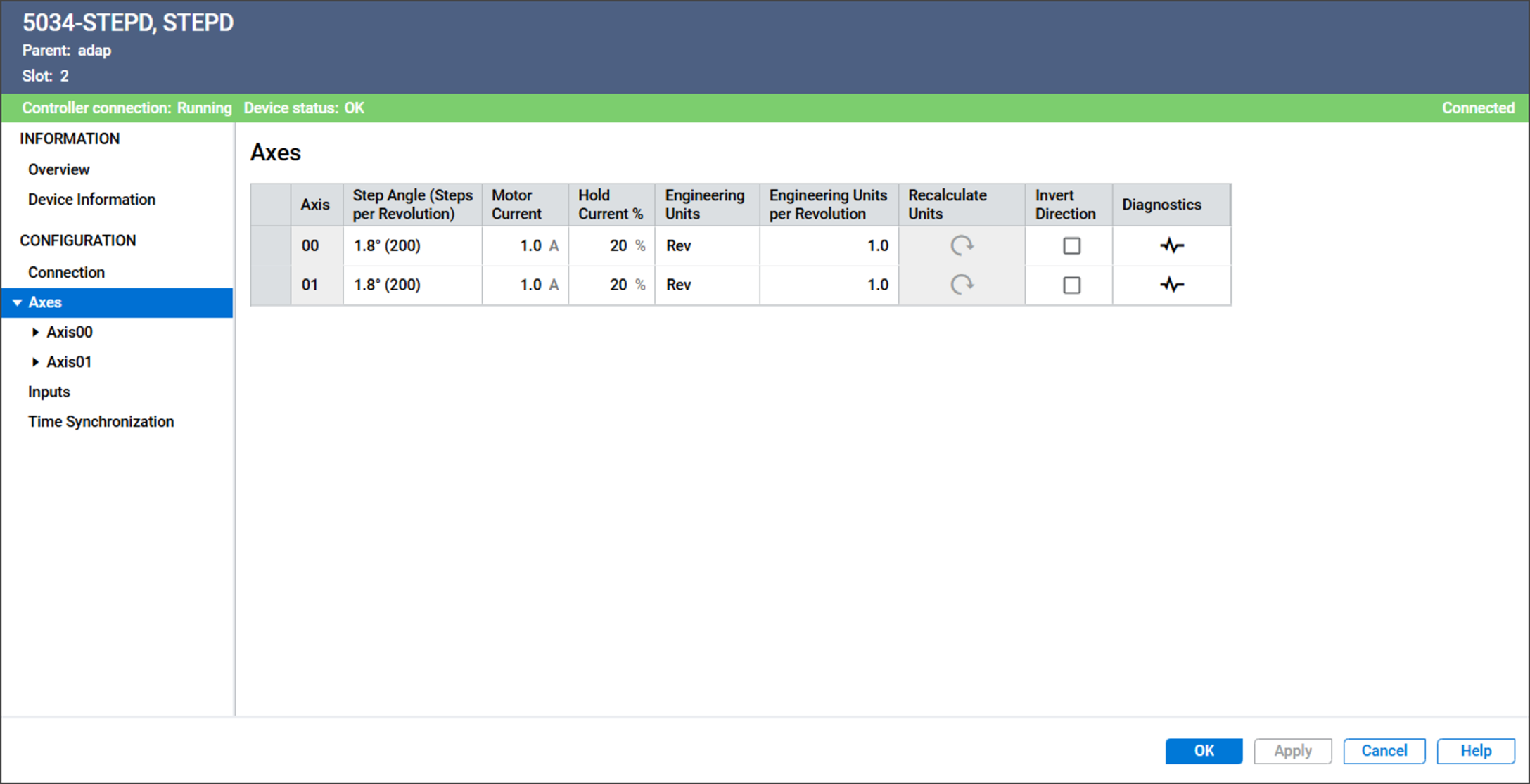

Axes 视图示例
Axes 视图包含以下参数：
参数 | 说明 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
Axis | 显示此配置适用的轴号。 | |||||||||
Step Angle (Steps per Revolution) | 指定电机每执行一步所转动的角度。
| |||||||||
Motor Current | 指定电机运动时提供给电机的连续电流。 有效值为 0.1…4.0 A | |||||||||
Hold Current % | 指定轴停止时用于保持保持转矩的电机电流百分比。 有效值为 0…100% | |||||||||
Engineering Units | 指定位置或距离的测量单位。 有效值为文本字符串。该字符串用于以下字段：
| |||||||||
Engineering Units per Revolution | 指定一次旋转对应的工程单位数量。模块使用该值在转数与工程单位之间转换位置、速度和加速度参数。 | |||||||||
Recalculate Units | 更改“每转工程单位数”后，使用此按钮可自动重新计算以下配置参数的值：
| |||||||||
Invert Direction | 指定是否反转逻辑电机方向，以适应安装方向或机械方向差异。
| |||||||||
Diagnostics | 打开 Diagnostics 对话框，其中包含诊断信息。 |
