Counter 视图
只有在 Device Definition 对话框中为 Encoder Type 参数选择了 HSC 时，计数器才可用。
计数器汇总了模块计数器配置信息。

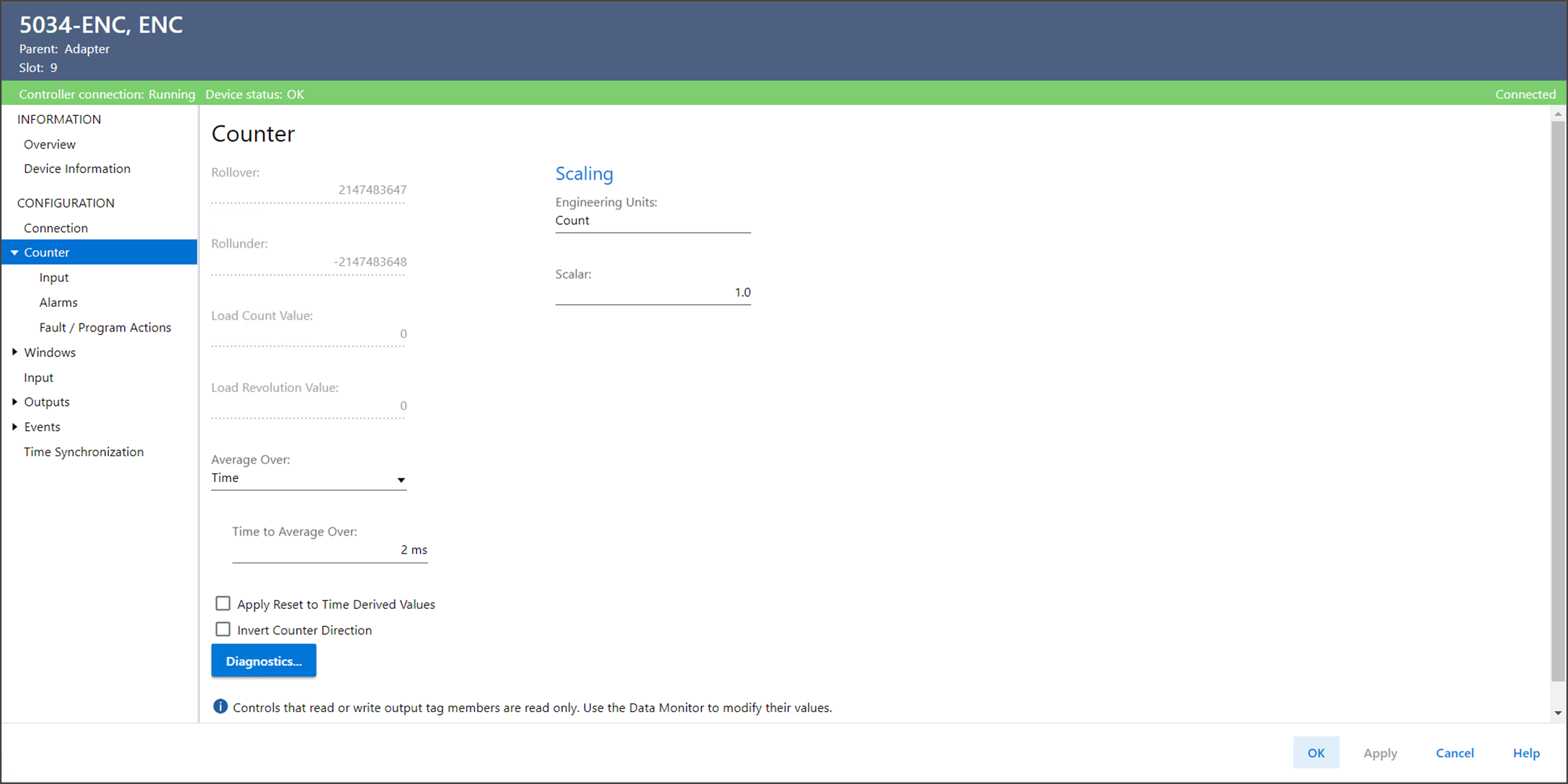

Counter 视图示例
Counter 视图包括以下参数：
参数 | 说明 |
|---|---|
Rollover | 显示 RolloverValue 输出标签的值。 如果计数器进行增计数，当计数器值达到向上反转计数值 - 1时，它会在接收下一个计数时向下反转到向下反转值。向上反转标签置位为 1。 |
Rollunder | 显示 RollunderValue 输出标签的值。 如果计数器进行减计数，当计数达到向下反转计数值时，它会在接收下一个计数时反转并计数到 向上反转计数值 -1。向下反转标签置位为 1。 |
Load Count Value | 显示触发加载功能时要加载到计数器中的预设计数。 |
Load Revolution Value | 显示触发加载功能时要加载到计数器中的预设转数。 |
Average Over | 在计算平均频率、脉宽和加速度时，根据脉冲数或一段时间定义平均值。
|
Pulses to Average Over | 定义超过平均值的脉冲数。 该设置仅在计数器超过平均值设为脉冲时可用。 |
Time to Average Over | 定义超过平均值的持续时间，单位为毫秒。 该设置仅在计数器超过平均值设为时间时可用。 |
Apply Reset to Time Derived Values | 指定计数器重置时是否重置时间导出值。
|
Invert Counter Direction | 规定是否反转计数器方向。
|
Engineering Units | 定义以脉冲为单位的计数、频率和加速度值的换算工程单位。 例如，如果工程单位是“abc”，则转换的输入标签的单位如下：
|
Scalar | 定义用于乘以计数值、频率值和加速度值（以脉冲数为单位）的值，以得到工程单位的换算值。 |
Diagnostics | 打开 Diagnostics 对话框， 其中包含诊断信息。 |
计数器诊断
要查看 Counter diagnostics，在 Counter 视图中选择 Diagnostics。

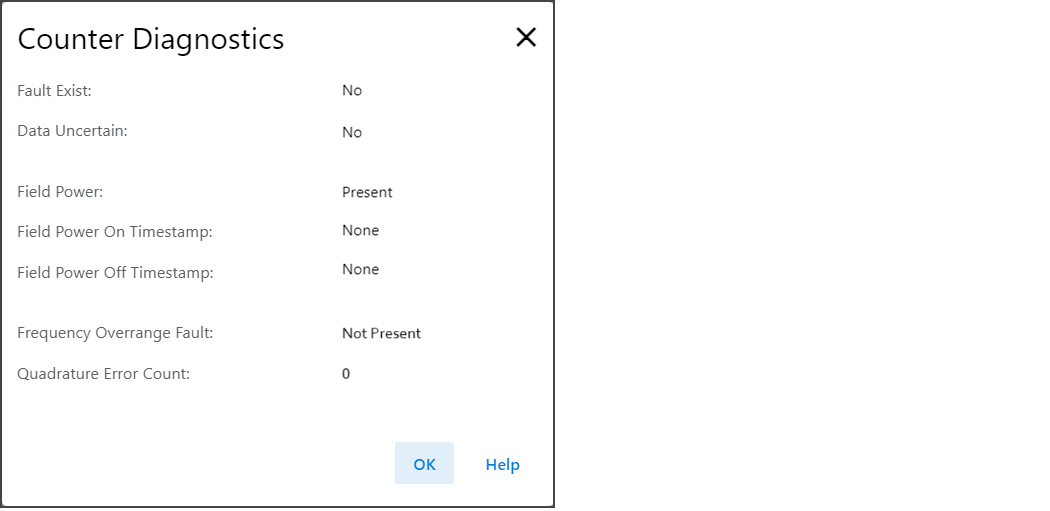

Counter Diagnostics 示例
