Counter – Alarms 视图
使用 Counter – Alarms 配置计数器的报警。

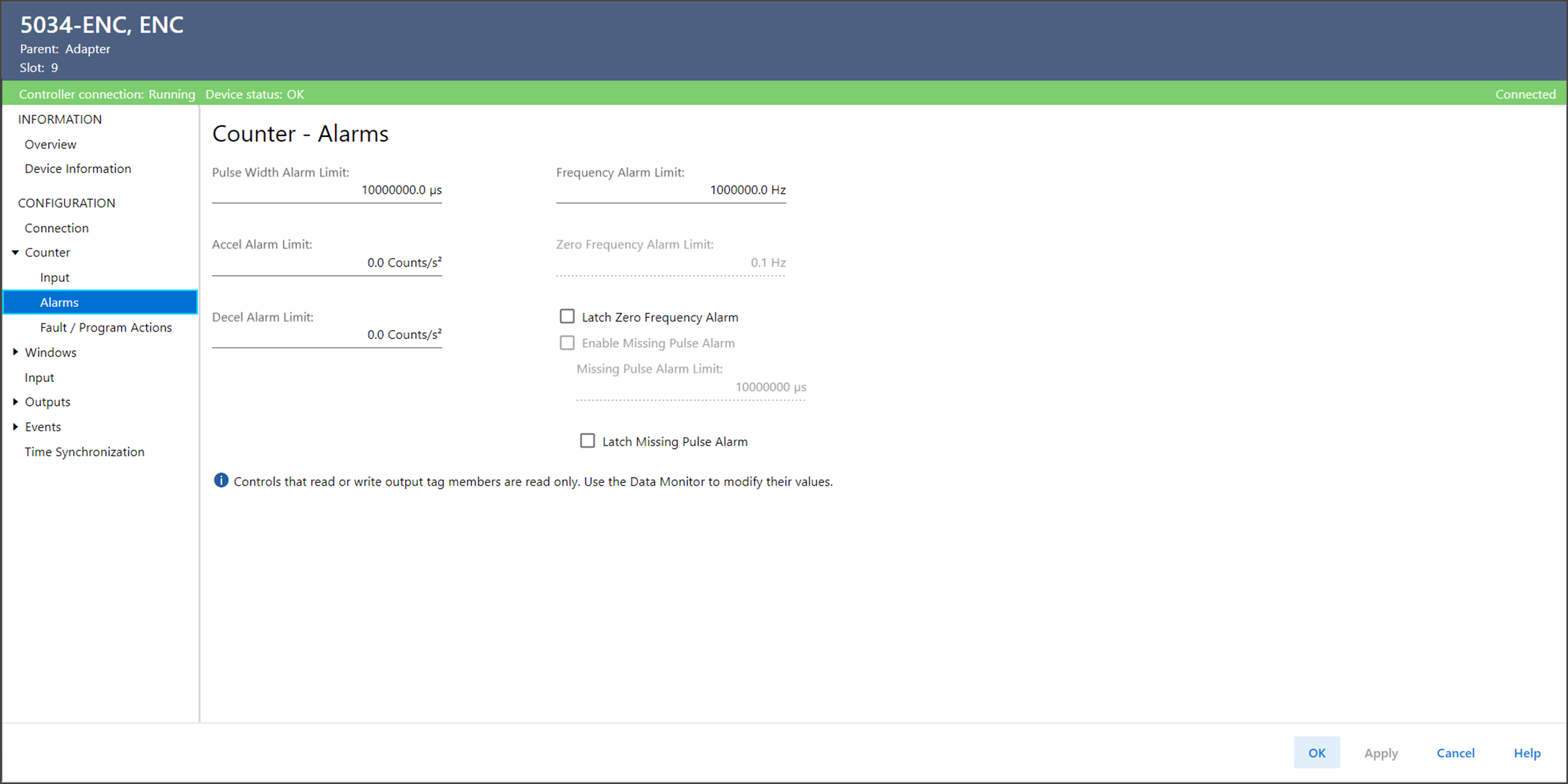

Counter – Alarms 视图示例
Counter – Alarms 视图包括以下参数:
参数 | 说明 |
|---|---|
Pulse Width Alarm Limit | 定义触发脉宽报警前所允许的最大脉宽。如果瞬时脉宽或平均脉宽超过最大脉宽，则会触发脉宽报警。 |
Accel Alarm Limit | 定义触发加速度报警前所允许的最大加速率。 如果瞬时加速率或平均加速率超过最大加速率，则会触发加速报警。 数值为 0 时则禁用该报警。 |
Decel Alarm Limit | 定义触发减速度报警前所允许的最大减速率。 如果瞬时减速率或平均减速率超过最大加速率，则会触发减速报警。 数值为 0 时则禁用该报警。 |
Frequency Alarm Limit | 定义触发频率报警前所允许的频率上限。 如果瞬时频率或平均频率超过此上限，则会触发频率报警。 |
Zero Frequency Alarm Limit | 显示频率或平均频率必须低于该值才能触发零频率报警。 |
Latch Zero Frequency Alarm | 确定零频率报警是否锁定，以便在明确解除锁定之前一直保持。 |
Enable Missing Pulse Alarm | 确定是否启用脉冲丢失报警。 |
Missing Pulse Alarm Limit | 显示在触发脉冲丢失报警之前，检测到连续脉冲前导沿之间必须经过的时间长度。 |
Latch Missing Pulse Alarm | 确定脉冲丢失报警是否锁定，以便在明确解除锁定之前一直保持。 |
Diagnostics | 打开 Diagnostics 对话框， 其中包含诊断信息。 |
