关于 Logix Designer 项目组件
Logix Designer

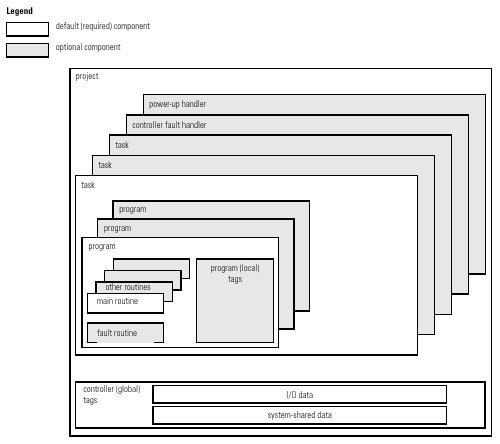

应用程序项目包含下列基本组件：
这些组件按照如下方式配合工作：
项目组件 | 定义 |
|---|---|
任务 (Task) | 提供由一个或多个程序 (Program) 组成的程序集的规划和优先级 (Priority) 信息。 当您创建新项目时，软件将自动创建一个连续任务。当这个任务完成完全扫描时，它将立即重新启动。 |
程序 | 每个任务都至少需要一个程序。
|
例程 | 为控制器中的项目提供可执行的代码（与 PLC 或 SLC 控制器中的程序文件类似）。每个例程均使用特定的编程语言（例如，梯形逻辑、功能块图、顺序流程图或结构化文本）。 |
主例程 (Routine) | 当一个程序执行时，它的主例程首先执行。使用主例程来通过“跳转至子例程”(JSR) 指令调用其它例程（子例程）。 |
子例程 | 除主例程或故障例程以外的任何例程。要执行一个子例程，请在另一个例程（如主例程）中使用“跳转至子例程”(JSR) 指令。 |
