MODULE_INFO

MODULE_INFO 指令可从插件模块或扩展模块读取模块信息。

操作详细信息︰

在运行时间读取插件模块信息。

2080-MEMBAK-RTC 内存插件模块不受支持。

在模块通电时读取扩展模块信息。

当没有为插件或扩展模块定义 ModuleID、ProductType 或 ProductCode 时，MODULE_INFO 操作会为相应的输出参数返回 0。

插件和扩展模块标识信息由 Allen-Bradley 定义，并在下面作为 MODULE_INFO 描述信息的一部分提供。

支持的语言︰功能块图、梯形图和结构化文本。

该指令适用于 L20E、L50E 和 L70E 控制器。扩展模块仅在 L50E 和 L70E 控制器上受支持。

MODULE_INFO 参数
参数	参数类型	数据类型	描述
Enable	输入	BOOL	启用指令块。 TRUE: 执行 MODULE_INFO 读取操作。 FALSE：不执行读取操作。所有输出数据值重置为 0。
ModuleType	输入	USINT	标识模块类型： 1：2085 扩展模块。 2：2080 插件模块。
SlotID	输入	USINT	插件或扩展模块所在的插槽编号。插槽 ID 为：1、2、3、4 和 5 插槽 1 位于最左侧。
Done	输出	BOOL	TRUE: 操作已成功完成。 FALSE：未执行操作，或发生错误条件。
Present	输出	BOOL	检测控制器插槽中的插件或扩展模块。 TRUE: 模块物理存在。 FALSE：模块实际不存在。
ModID	输出	UINT	控制器插槽中模块的标识。已为插件模块定义唯一的模块标识符。没有为扩展模块定义唯一的模块标识符，ModID 返回 0。
VendorID	输出	UINT	插件或扩展模块的供应商 ID。对于 Allen-Bradley 产品，供应商 ID 为 1。
ProductType	输出	UINT	插件或扩展模块的产品类型。
ProductCode	输出	UINT	插件或扩展模块的产品代码。
ModRevision	输出	UINT	插件或扩展模块的版本信息。
Error	输出	BOOL	表示存在错误条件。 TRUE: 检测到错误。 FALSE：无错误。
ErrorID	输出	USINT	标识错误的唯一数字。这些错误在 MODULE_INFO 错误代码中定义。

MODULE_INFO 错误代码
错误代码	描述
1	模块类型无效。更改为有效模块类型。有效模块类型为： 1：2085 扩展模块。仅在 L50E 控制器上受支持。 2：2080 插件模块。在 L20E 和 L50E 控制器上受支持。
2	插槽编号无效。更改为有效插槽编号。
3	扩展模块类型无效。
4	扩展模块严重错误。
5	不支持插件模块读取信息。
6	读取模块 ID 时发生插件模块读取错误。
7	读取供应商 ID 时发生插件模块读取错误。
8	读取产品类型时发生插件模块读取错误。
9	读取产品代码时发生插件模块读取错误。
10	读取模块版本时发生插件模块读取错误。

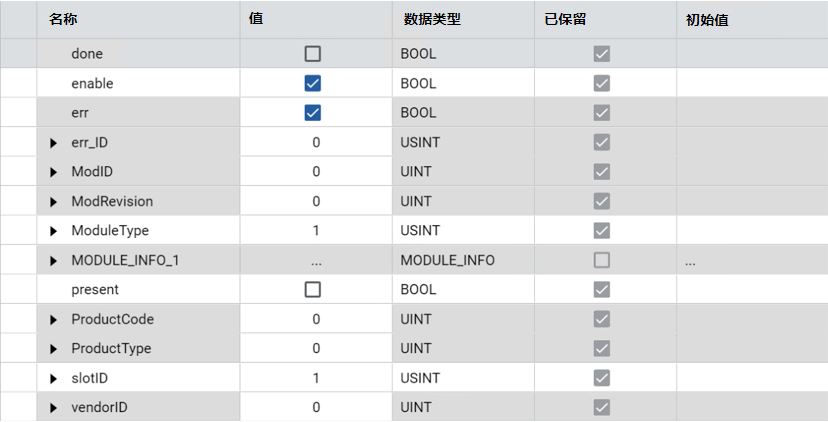

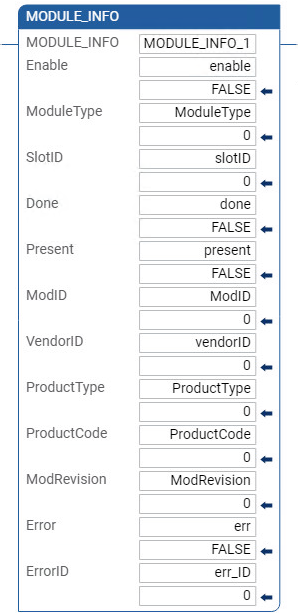

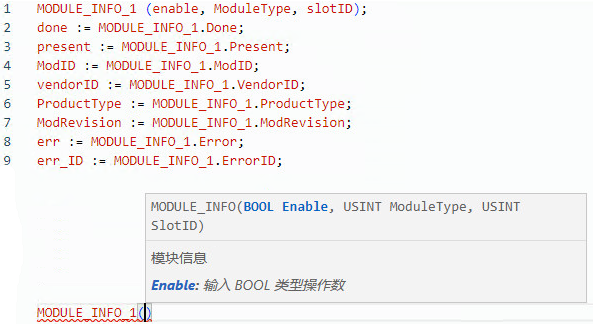

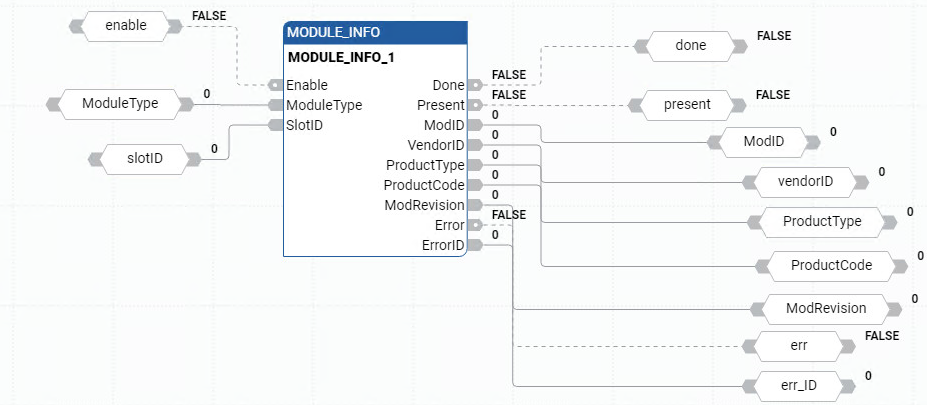

MODULE_INFO 示例
