MODULE_INFO 指令时间图

以下时间图示例描述了 MODULE_INFO 指令的执行场景。

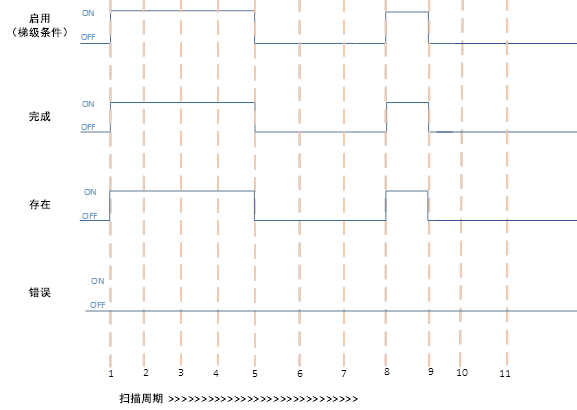

当模块物理存在时成功执行

当模块物理存在时成功执行
当模块物理存在时成功执行
MODULE_INFO 参数值
扫描周期
描述
1，8
在下列情况下梯级条件变为 TRUE：
  • “启用”输入位为 TRUE。
  • ModuleType 和 SlotID 有效。实际模块存在。
  • “完成”和“存在”输出位为 TRUE。
  • “错误”输出位为 FALSE。
  • 为模块 ID、供应商 ID、产品类型、产品代码和模块版本相应地更新模块相关信息。
2，3，4
梯级条件未发生更改。
5 的常数值。9
当“启用”位为 FALSE 时梯级条件变为 FALSE。所有输出参数被清除。
6、7、10、11
梯级条件未发生更改。“启用”位为 FALSE。所有输出参数被清除。

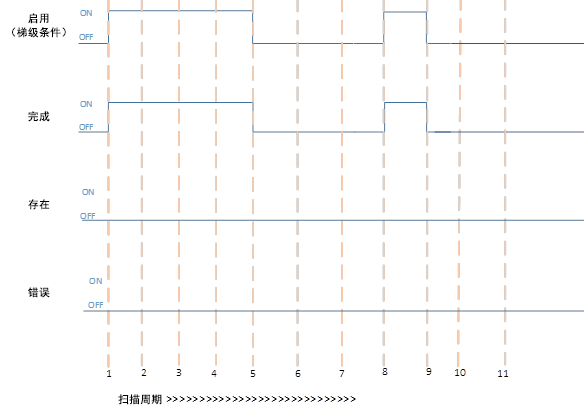

当模块物理上不存在时成功执行

当模块物理上不存在时成功执行
当模块物理上不存在时成功执行
MODULE_INFO 参数值
扫描周期
描述
1，8
在下列情况下梯级条件变为 TRUE：
  • “启用”输入位为 TRUE。
  • ModuleType 和 SlotID 有效。实际模块不存在。
  • “完成”输出位为 TRUE。
  • “错误”和“存在”输出位为 FALSE。
  • 为模块 ID、供应商 ID、产品类型、产品代码和模块版本相应地更新模块相关信息。
2，3，4
梯级条件未发生更改。
  • “启用”输入位为 TRUE。
  • 输入参数有效，并且实际模块不存在。
  • 相应地更新输出参数。
5 的常数值。9
在下列情况下梯级条件变为 FALSE：
  • “启用”位为 FALSE。
  • 所有输出参数被清除。
6、7、10、11
梯级条件未发生更改。“启用”位为 FALSE。所有输出参数被清除。

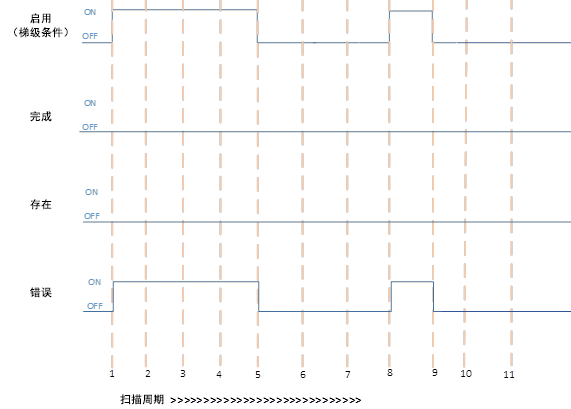

MODULE_INFO 执行出错

MODULE_INFO 执行出错
MODULE_INFO 执行出错
MODULE_INFO 参数值
扫描周期
描述
1，8
在下列情况下梯级条件变为 TRUE：
  • “启用”输入位为 TRUE。
  • ModuleType 和 SlotID 有效。实际模块不存在。
  • “完成”和“存在”输出位为 TRUE。
  • “错误”输出位为 TRUE。
  • 模块 ID、供应商 ID、产品类型、产品代码和模块版本的模块相关信息被清除。
2，3，4
梯级条件未发生更改。
  • “启用”输入位为 TRUE。
  • ModuleType、SlotID 或这二者无效。
  • 相应地更新输出参数。
5 的常数值。9
在下列情况下梯级条件变为 FALSE：
  • “启用”位为 FALSE。
  • 所有输出参数被清除。
6、7、10、11
梯级条件未发生更改。“启用”位为 FALSE。所有输出参数被清除。

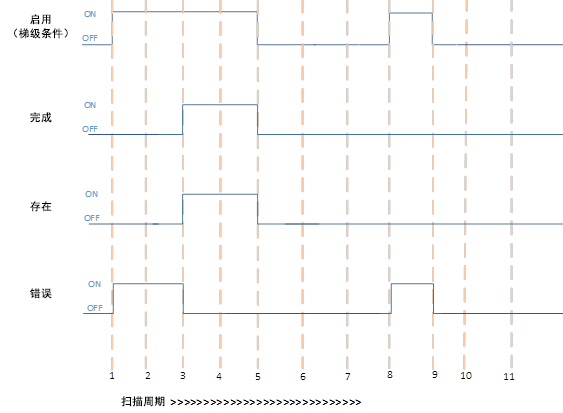

MODULE_INFO 成功执行但出错 - 无实际模块

MODULE_INFO 成功执行但出错 - 无实际模块
MODULE_INFO 成功执行但出错 - 无实际模块
MODULE_INFO 参数值
扫描周期
描述
1，8
在下列情况下梯级条件变为 TRUE：
  • “启用”输入位为 TRUE。
  • ModuleType 或 SlotID 或这二者无效。实际模块不存在。
  • “完成”和“存在”输出位为 FALSE。
  • “错误”输出位为 TRUE。
  • 模块 ID、供应商 ID、产品类型、产品代码和模块版本的模块相关信息被清除。
2
梯级条件未发生更改。
  • “启用”输入位为 TRUE。
  • ModuleType、SlotID 或这二者无效。
  • 相应地更新输出参数。
3，4
梯级条件未发生更改。
  • “启用”输入位为 TRUE。
  • ModuleType 和 SlotID 或两者有效。模块物理存在。
  • “完成”和“存在”输出位为 TRUE。
  • “错误”输出位为 FALSE。
  • 为模块 ID、供应商 ID、产品类型、产品代码和模块版本相应地更新模块信息。
5 的常数值。9
在下列情况下梯级条件变为 FALSE：
  • “启用”位为 FALSE。
  • 所有输出参数被清除。
6、7、10、11
梯级条件未发生更改。“启用”位为 FALSE。所有输出参数被清除。

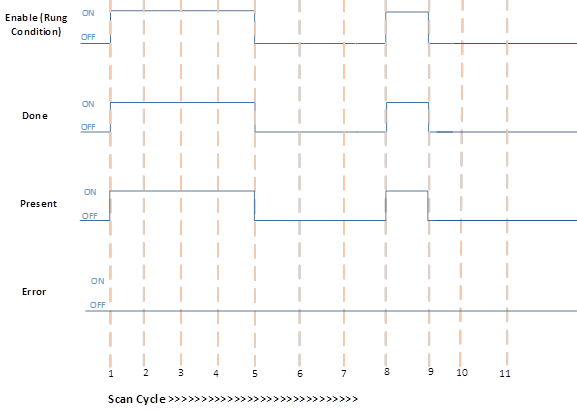

当实际模块存在时，MODULE_INFO 成功执行但出现错误

当实际模块存在时，MODULE_INFO 成功执行但出现错误
当实际模块存在时，MODULE_INFO 成功执行但出现错误
MODULE_INFO 参数值
扫描周期
描述
1，8
在下列情况下梯级条件变为 TRUE：
  • “启用”输入位为 TRUE。
  • ModuleType、SlotID 或这二者有效。模块物理存在。
  • “完成”和“存在”输出位为 TRUE。
  • “错误”输出位为 FALSE
  • 为模块 ID、供应商 ID、产品类型、产品代码和模块版本相应地更新模块相关信息。
2
梯级条件未发生更改。
  • “启用”输入位为 TRUE。
  • 模块输入参数有效，并且模块物理存在。
  • 相应地更新输出参数。
3，4
梯级条件未发生更改。
  • “启用”输入位为 TRUE。
  • ModuleType 和 SlotID 或两者无效。模块物理存在。
  • “完成”和“存在”输出位为 FALSE。
  • “错误”输出位为 TRUE 并且被清除。
  • 为模块 ID、供应商 ID、产品类型、产品代码和模块版本相应地更新模块信息。
5 的常数值。9
在下列情况下梯级条件变为 FALSE：
  • “启用”位为 FALSE。
  • 所有输出参数被清除。
6、7、10、11
梯级条件未发生更改。“启用”位为 FALSE。所有输出参数被清除。
