MSG_PCCC（可编程控制器通信命令消息）

MSG_PCCC 指令通过以太网通道或串行端口发送 PCCC 消息。

支持的命令：SLC 类型读取和 SLC 类型写入。

操作详细信息︰

通过以太网通道发送 PCCC 消息，并且队列中有 4 个以上的功能块请求用于 CIP_GENERIC_FB、CIP_SYMBOLIC 或 PCCC_MSG_FB 时，每个通道可在一次扫描中最多处理 4 条消息。

对于梯形图程序，将在梯形扫描结束时执行消息请求。

通过串行端口发送 PCCC 消息，并且队列中有 8 个以上的功能块请求用于串行通信时，所有通道可在一次扫描中总共处理 8 条消息。

对于梯形图程序，将在梯形扫描结束时执行消息请求。

支持的语言︰功能块图、梯形图和结构化文本。

该指令适用于 L70E 和 L50E 控制器。

MSG_PCCC 参数
参数	参数类型	数据类型	描述
IN	输入	BOOL	梯级输入状态。 TRUE: 检测到上升沿，启动功能块，前提是上一个操作已完成。 FALSE：未检测到上升沿，不启动。
CtrlCfg	输入	CIPCONTROLCFG	功能块执行控制配置。使用 CIPCONTROLCFG 数据类型定义 CtrlCfg。
PCCCCfg	输入	PCCC_CFG	PCCC 命令和地址。使用 PCCCCFG 数据类型定义 PCCCCfg。
TargetCfg	输入	CIPTARGETCFG	目标设备配置。使用 TARGETCFG 数据类型定义 TargetCfg。
Q	输出	BOOL	True：MSG 指令已完成。 False：MSG 指令未完成。
Status	输出	CIPSTATUS	功能块的执行状态。触发或者重新触发 MSG 指令时，所有“状态”元素均会复位。 “状态”输出在 CIPSTATUS 数据类型中定义。
DataLength	输出	UINT	CIPPCCC 消息响应的数据字节数。触发或重新触发 MSG 时，DataLength 复位为 0。当 PCCC 消息通过以太网通道发送时，支持 DataLength。

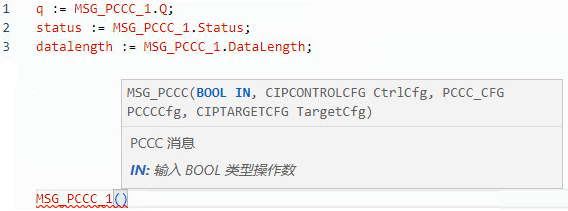

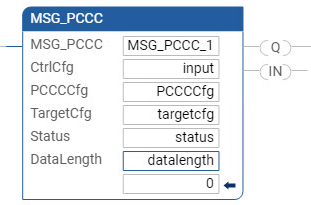

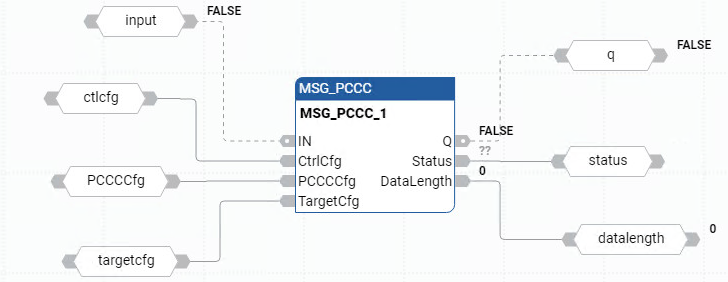

MSG_PCCC 示例
