将一个时间延迟和两个线圈添加到第一个梯形图梯级
使用以下步骤添加五秒钟的时间延迟和两个线圈单元，以关闭东-西方向的绿色交通灯并打开东-西方向的黄色交通灯。
先决条件
为第一个梯形图梯级添加一个时间延迟和两个线圈
- 从“工具箱”中，找到“TON”并将其拖动到“N_CAR_SENSOR”和“S_CAR_SENSOR”的 XIC 的右侧。
- 在“PT”旁边的框中，输入T#5s表示时间常量为 5 秒，然后选择Enter。

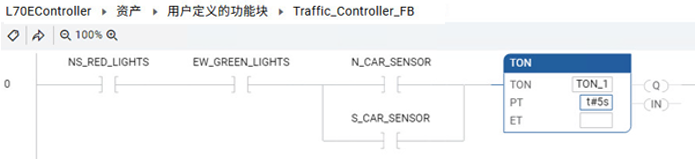

- 在“属性”窗格中，验证 TON 的“EN/ENO”开关是否已关闭。梯级与下图相似：
- 创建并联的 OTU 和 OTL，以关闭东-西方向的绿色交通灯并打开东-西方向的黄色交通灯。
- 从“工具箱”中，将OTU拖至 TON 右侧，然后将变量EW_GREEN_LIGHTS分配给 OTU。
- 从“工具箱”中，将

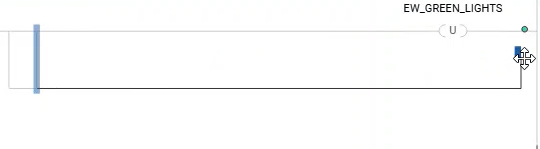

拖至 OTU 左侧以添加分支。 - 将分支的右导轨拖至 OTU 右侧，以将其包含在分支中。
- 从“工具箱”中，将 OTL 拖至下部分支，然后将变量EW_YELLOW_LIGHTS分配给 OTL。

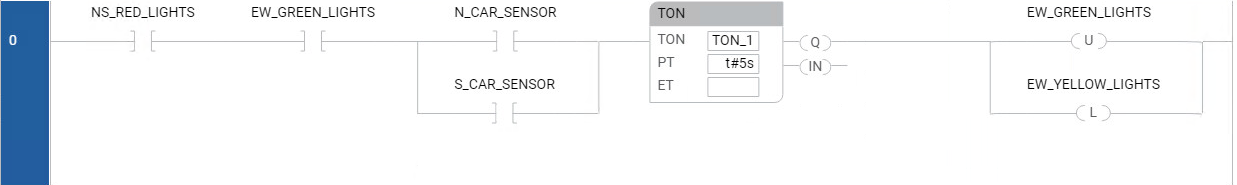

梯级与下图相似：
