将联系人添加到第一个梯形图梯级
使用以下步骤将梯形图 (Ladder Diagram, LD) 触点元素添加到第一个梯形图梯级，然后将变量分配给触点。完成这些步骤后，该程序的梯级 0 将按如下方式运行：
如果北-南方向红色交通灯和东-西方向绿色交通灯亮起，并且汽车持续触发北面传感器或南面传感器至少五秒钟，则将东-西方向的交通灯从绿色改为黄色。
先决条件
将触点添加到第一个梯形图梯级
- 在“项目组织管理器”中，双击“Traffic_Controller_FB”以打开语言编辑器。
- 为南北向红色交通灯创建 XIC。
- 重复步骤 2，为“EW_GREEN_LIGHTS”创建 XIC。
- 为北面汽车传感器创建 XIC。将创建两个 XIC，分别用于北面汽车传感器和南面汽车传感器。将创建两个并联的 XIC（因为要么有北面汽车传感器，要么有南面汽车传感器）。
- 为南面汽车传感器创建 XIC。
- 通过执行以下操作之一保存项目：
- 从菜单栏中，选择
。 - 在“文件”菜单中，选择“保存”。

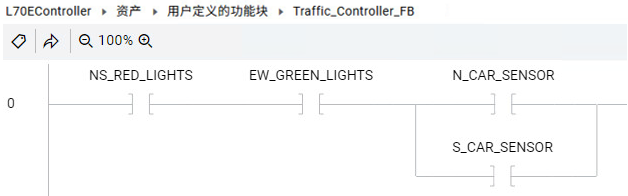

拖至第一个梯级末尾。梯级与下图相似：
