Outputs 视图

使用 Outputs 查看或配置设备的输出。

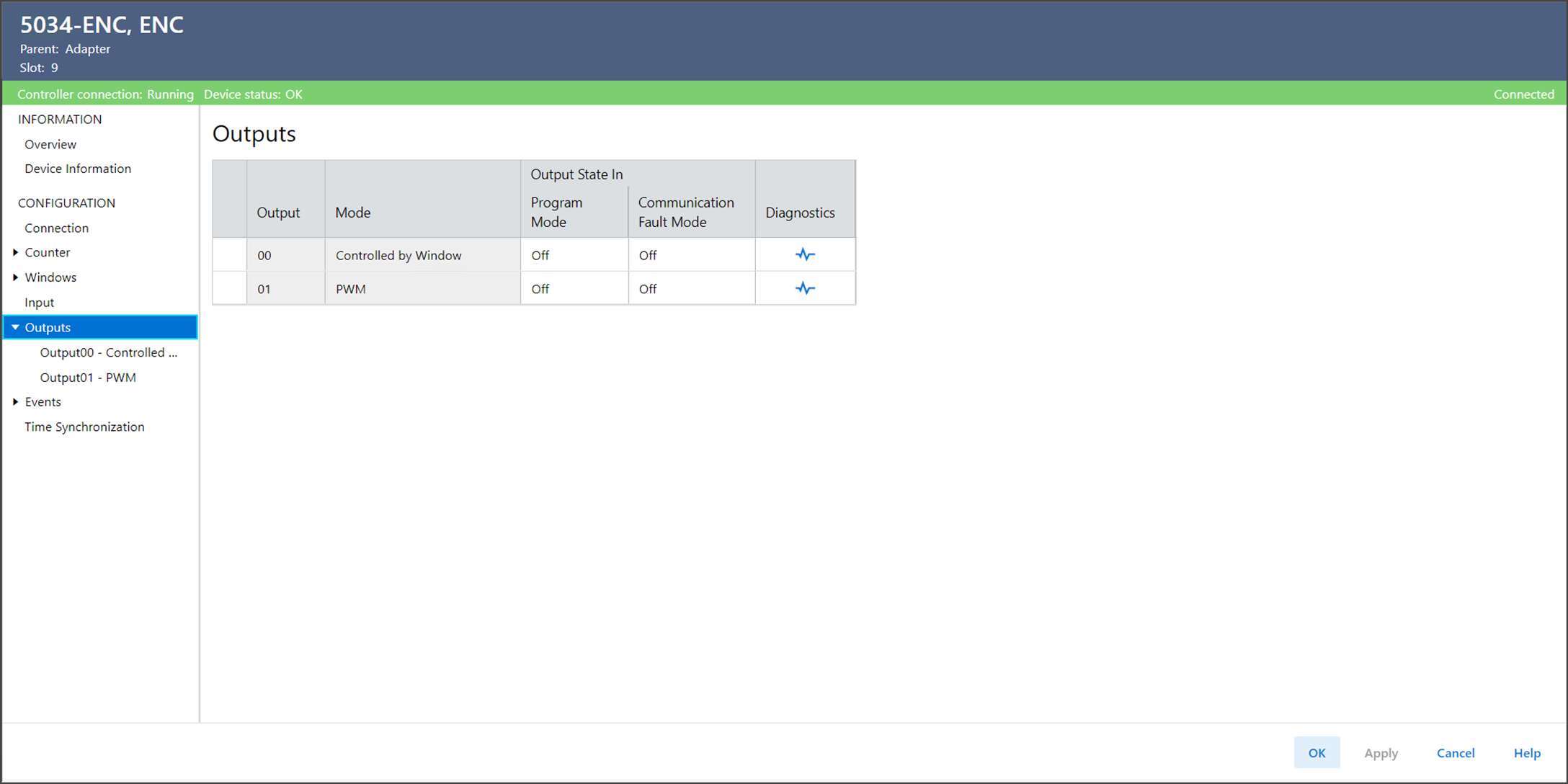

Outputs 视图示例
Outputs 视图包括以下参数：
参数
说明
Output
显示此配置适用的输出编号。
Mode
显示输出模式。
Output State in Program Mode
确定控制器转换到编程模式或禁止模式时的输出行为。当处于编程模式或禁止模式时，将忽略来自控制器的输出，且输出行为如下：
  • Off – 输出为 0 或断开。
  • On – 输出为 1 或接通。
  • Hold – 输出保持上一状态。
  • Local Control – 输出继续由窗口控制。
Output State in Communication Fault Mode
确定通信故障发生且模块进入通信故障模式后各点的输出情况。
  • Off – 输出为 0 或断开。
  • On – 输出为 1 或接通。
  • Hold – 输出保持上一状态。
  • Local Control – 输出继续由窗口控制。
Diagnostics
打开 Diagnostics 对话框， 其中包含诊断信息。

Outputxx Diagnostics

要查看 Outputxx diagnostics，选择 Diagnostics Outputs 视图。

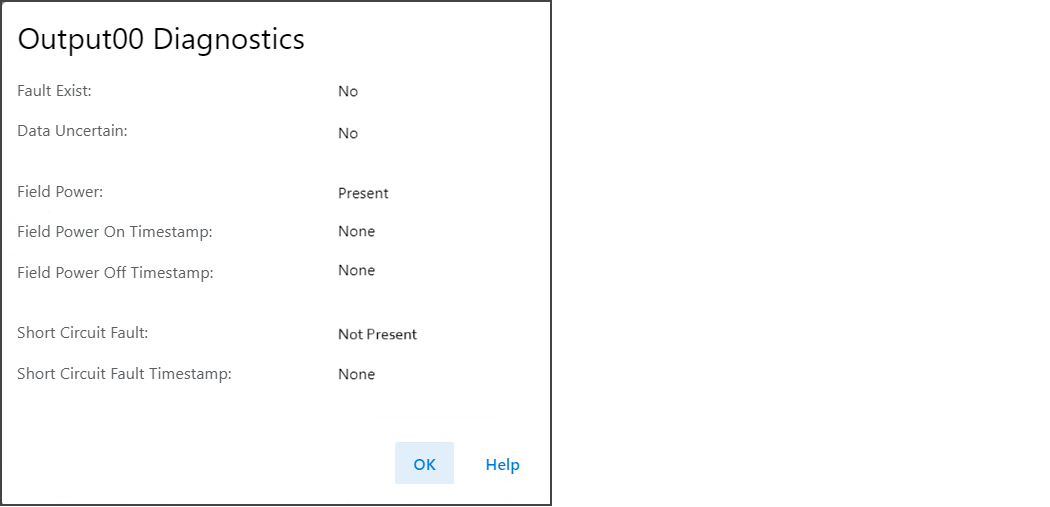

Outputxx Diagnostics 示例
