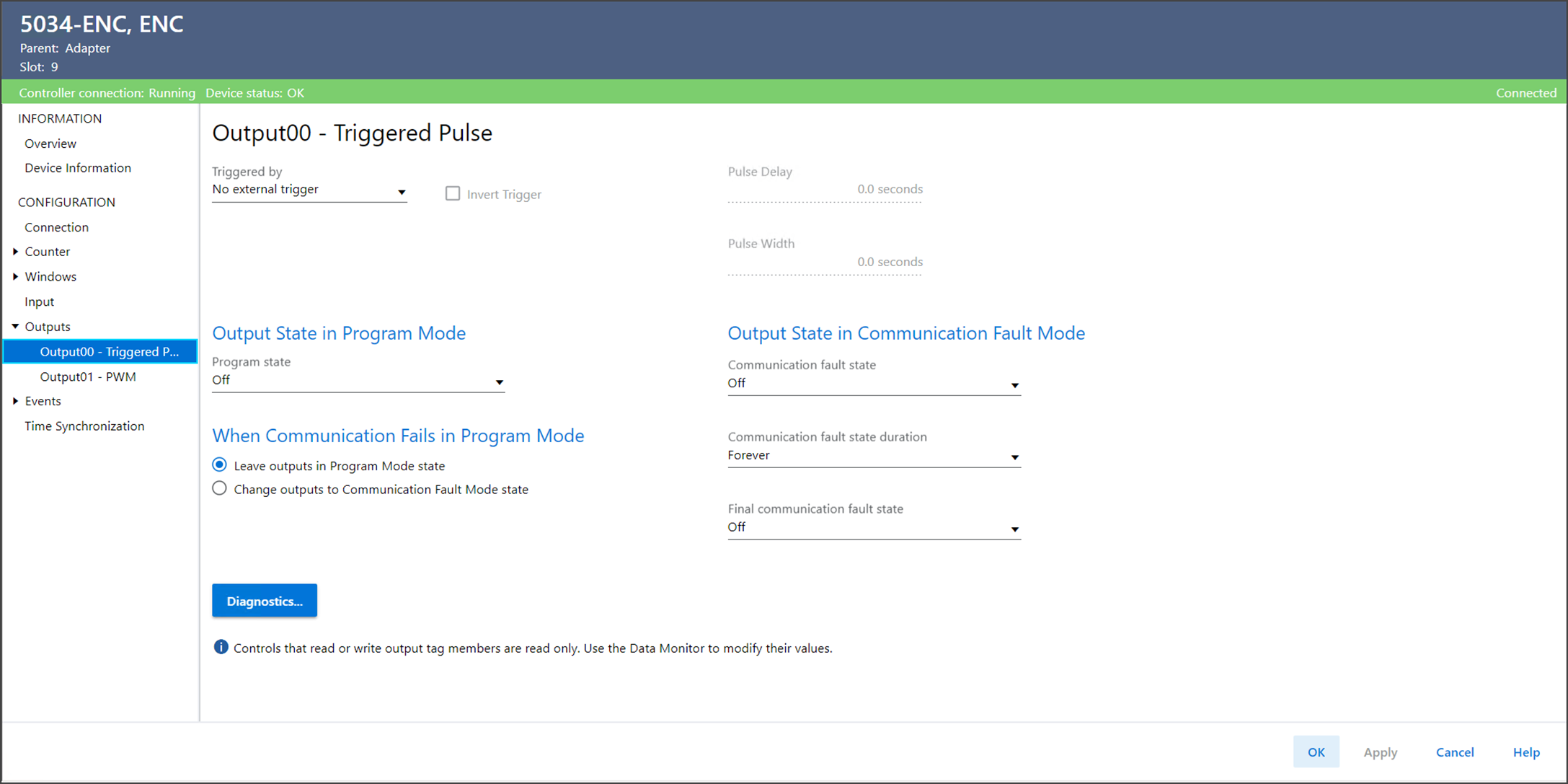

Outputxx – Triggered Pulse 视图

使用 Outputxx – Triggered Pulse 查看或配置设备的特定输出。当输出在 Device Definition 对话框中配置为 Digital Output 时，该视图可用。

Outputxx – Triggered Pulse 视图包括以下参数：

参数	说明
Triggered by	指定触发脉冲功能的输入。 无外部触发器 – 未选择任何外部触发器。但可使用 O.Outputxx.Trigger 标签触发脉冲。 Input00 – Input00 激活输出脉冲。 Input00 仅在不用作 HSC 计数器功能触发器或 SSI 存储触发器时可用。
Invert Trigger	该选项反转在“Triggered by”参数中选择的输入点的触发沿。 0 = 输入的上升沿触发输出脉冲。 1 = 输入的下降沿触发输出脉冲。
Pulse Delay	指定触发事件和输出脉冲开始之间的延迟时间，单位为秒。
Pulse Active Time	指定生成的输出脉冲的有效持续时间，单位为秒。
Output State In Program Mode Program State	确定控制器转换到编程模式或禁止模式时的输出行为。当处于编程模式或禁止模式时，将忽略来自控制器的输出，且输出行为如下： Off – 输出为 0 或断开。 On – 输出为 1 或接通。 Local Control – 输出继续按配置运行。 该选项仅在 Input00 不用作编码器触发器时可用。
Output State in Communication Fault Mode Communication Fault State	确定通信故障发生且模块进入通信故障模式后各点的输出情况。 Off – 输出为 0 或断开。 On – 输出为 1 或接通。 Local Control – 输出继续按配置运行。 该选项仅在 Input00 不用作编码器触发器时可用。
Output State in Communication Fault Mode Communication Fault State Duration	确定在通信故障模式下输出状态在进入最终故障状态前的保持时长。
Output State in Communication Fault Mode Final Communication Fault State	确定模块在通信故障模式输出状态持续时间结束后是转为接通还是断开。默认的最终状态为断开状态。 如果选择持续时间为 Forever， 就不可以选择最终状态。模块保持其当前通信故障模式状态。
Output State When Communication Fails in Program Mode	确定在编程模式下通信失败时的输出操作。 Program Mode – 输出处于编程模式状态。 Communication Fault Mode – 将输出更改为通信故障模式状态。
Diagnostics	打开 Diagnostics 对话框， 其中包含诊断信息。
