Points 视图

使用 Points 查看或配置设备的点。

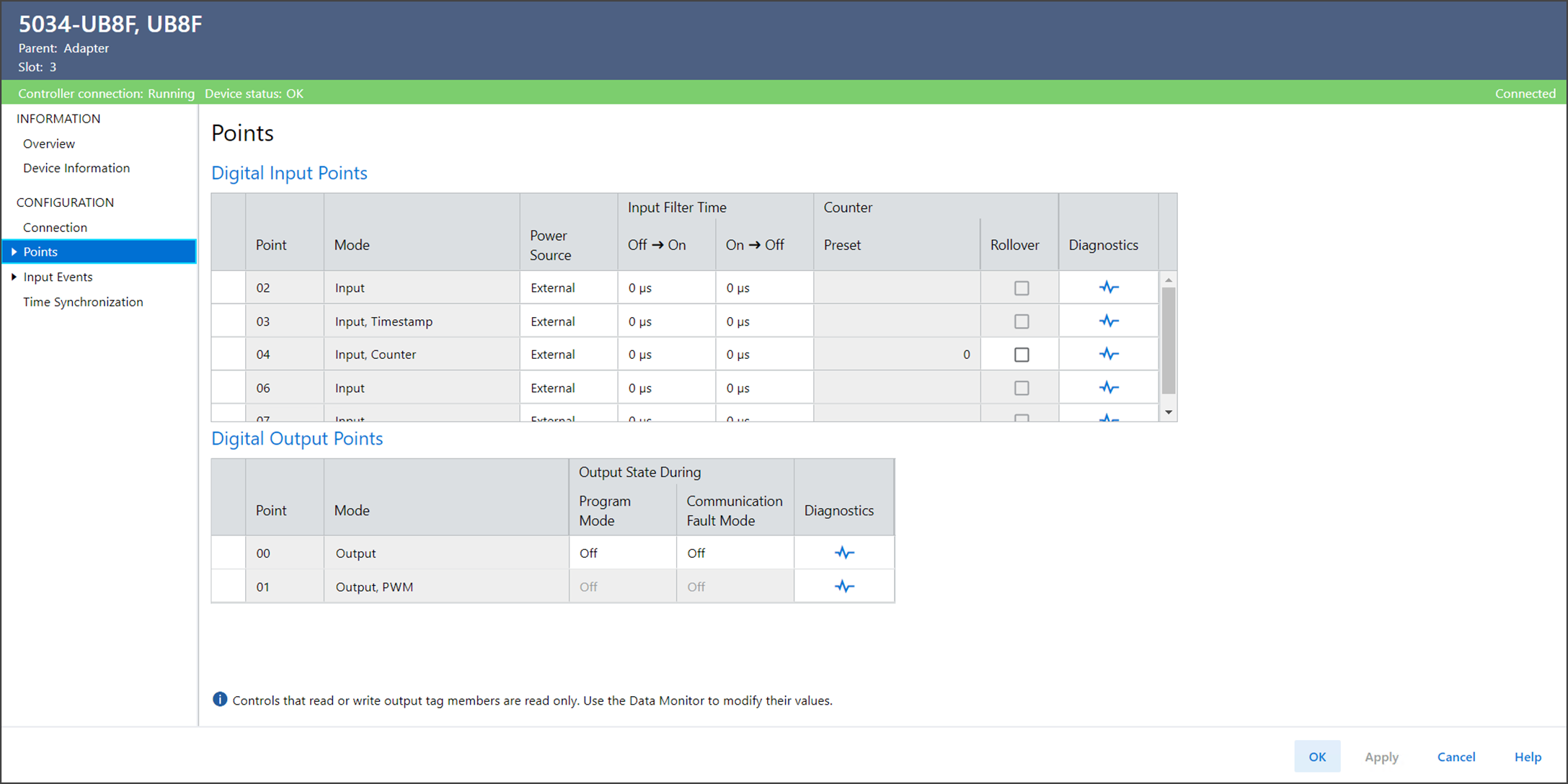

Points 视图示例
Points 视图包括以下禁用点参数：
参数
说明
Disabled Points
显示已禁用的点。
Points
 视图包括以下电源点参数：
参数
Description
电源点
显示配置为电源的点。
Points 视图包括以下数字量输入点的参数：
参数
Description
启用 FIFO 事件锁定
确定是否启用 FIFO 事件锁存。
提醒事项:
此参数仅在输入点配置为 Digital Input，FIFO 时可用。
点
显示此配置适用的点编号。
Mode
显示点模式。
Power Source
定义该点的电源。
  • Ptxx – 该模块的 xx 点为传感器供电，该点配置作为电源使用。
    如果在电源点上检测到短路，则将故障上溯到数字量输入点。
  • 外部 – 从外部电源为传感器供电。
  • SSV – 该模块的 SSV 端子为传感器供电。
    如果检测到 SSV 短路，则将故障上溯到数字量输入点。
Input Filter Time
Off → On
定义输入由断开转为接通状态时，设备确认该转换有效前转换必须保持接通状态的时间。
输入滤波器时间
On → Off
定义输入由接通转为断开状态时，设备确认该转换有效前转换必须保持断开状态的时间。
计数器预设
显示输出标签“预设值”中设置的值，用于计数器预设值。该值的范围为 0…2,147,483,647。
计数器在预设值回滚
确定当输入标签计数达到输出标签预设值时采取的操作。
  • 如果选择该选项，计数器会计数到预设值，翻转为零，然后设置翻转位。Done 位未置位。
  • 如果清除，计数器将计数到预设值并设置 Done 位，然后继续向上计数到最大 DINT 值。当计数从 2,147,483,647 跳变为 0 时，就会设置翻转。
Diagnostics
打开 Diagnostics 对话框，其中包含诊断信息。
Points 视图包括以下数字量输出点的参数：
参数
说明
Point
显示此配置适用的点编号。
Mode
显示点模式。
Output State During Program Mode
确定控制器转换到编程模式或禁止模式时的输出行为。当处于编程模式或禁止模式时，将忽略来自控制器的输出，且输出行为如下：
  • 断开 – 输出为 0 或断开。
  • 接通 – 输出为 1 或接通。
  • 保持 – 输出保持上一状态。
  • 本地控制 - 输出继续按该点的配置运行。
提醒事项:
本地控制选项仅适用于由本地事件控制的输出点。例如，数字量输出、逻辑控制和数字量输出、触发脉冲。
Output State During Communication Fault Mode
确定通信故障发生且模块进入通信故障模式后各点的输出情况。
  • 断开 – 输出为 0 或断开。
  • 接通 – 输出为 1 或接通。
  • 保持 - 输出保持电流级别。
  • 本地控制 - 输出继续按该点的配置运行。
提醒事项:
本地控制选项仅适用于由本地事件控制的输出点。例如，数字量输出、逻辑控制和数字量输出、触发脉冲。
诊断…
打开 Diagnostics 对话框，其中包含诊断信息。

Ptxx Diagnostics

要查看 Ptxx diagnostics，在 Points 或 Ptxx 视图中选择 Diagnostics。

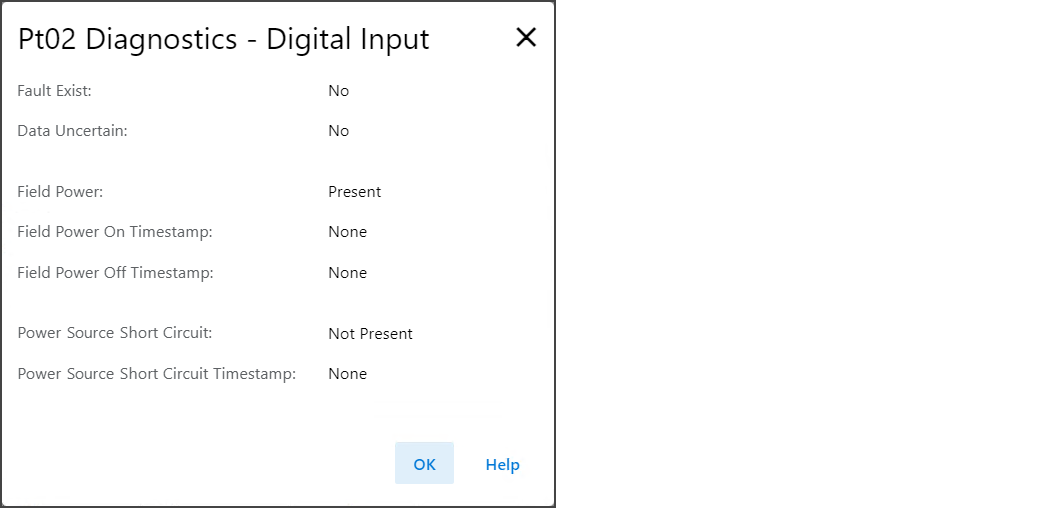

Ptxx 诊断示例
