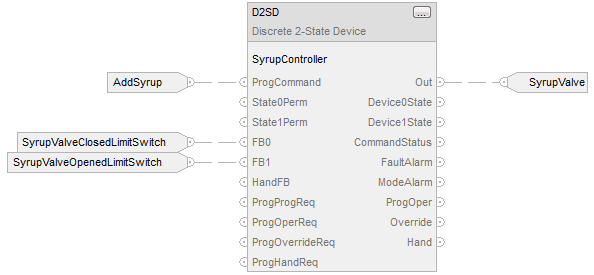

离散 2 态设备 (D2SD)

操作数	类型	格式	说明
D2SD tag	DISCRETE_2STATE	结构	D2SD 结构

操作数	类型	格式	说明
D2SD tag	DISCRETE_2STATE	结构	D2SD 结构

输入参数	数据类型	说明
EnableIn	BOOL	启用输入。如果为假，指令不会执行，也不会更新输出。 默认值为真。

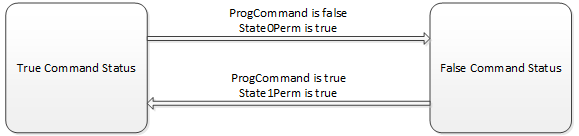

ProgCommand	BOOL	用于确定设备处于程序控制模式时的 CommandStatus。为真时，指示设备受控进入状态 1；为假时，指示设备受控进入状态 0。 默认值为假。

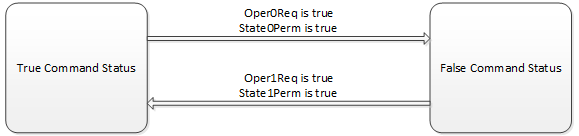

Oper0Req	BOOL	操作员状态 0 请求。设备处于操作员控制模式时，通过操作员界面置位，将设备置为状态 0。 默认值为假。
Oper1Req	BOOL	操作员状态 1 请求。设备处于操作员控制模式时，通过操作员界面置位，将设备置为状态 1。 默认值为假。
State0Perm	BOOL	状态 0 选通。除非在手控或超控模式下，否则必须将该输入置位才能使设备进入状态 0。该输入对于已经处于状态 0 的设备无效。 默认值为真。
State1Perm	BOOL	状态 1 选通。除非在手控或超控模式下，否则必须将该输入置位才能使设备进入状态 1。该输入对于已经处于状态 1 的设备无效。 默认值为真。
FB0	BOOL	D2SD 指令可用的第一个反馈输入。 默认值为假。
FB1	BOOL	D2SD 指令可用的第二个反馈输入。 默认值为假。
HandFB	BOOL	手控反馈输入。该输入来自现场手动/关/自动站，用于显示所请求的现场设备状态。为真时，请求现场设备进入状态 1；为假时，请求现场设备进入状态 0。 默认值为假。
FaultTime	REAL	故障时间值。以秒为单位配置时间值以使设备达到最新给定的状态。设置 FaultTime = 0 可禁用故障计时器。如果该值无效，该指令会假定该值等于零并置位 Status 中的相应位。 有效值 = 任何 0.0 的浮点数 默认值 = 0.0
FaultAlarmLatch	BOOL	故障报警锁定输入。此参数和 FaultAlarm 同时为真时，将锁定 FaultAlarm。要启用 FaultAlarm，将 FaultAlmUnlatch 设置为真或将 FaultAlarmLatch 设置为假。 默认值为假。
FaultAlmUnLatch	BOOL	故障报警启用输入。在 FaultAlarmLatch 置位时设置 FaultAlmUnLatch 可启用 FaultAlarm。指令将该输入设置为假。 默认值为假。
OverrideOnInit	BOOL	初始化时超控请求。如果该位为真，则在指令初次扫描期间，2 态设备进入操作员控制模式，Override 设置为真，Hand 设置为假。如果 ProgHandReq 为真，则 Override 设置为假，Hand 设置为真。 默认值为假。
OverrideOnFault	BOOL	故障时超控请求。如果希望设备在发生故障报警时转为超控模式并进入超控状态，将 OverrideOnFault 设置为真。消除故障报警后，2 态设备进入操作员控制模式。 默认值为假。
OutReverse	BOOL	反向默认输出状态。当受控进入状态 0 时，Out 的默认状态设置为假，当受控进入状态 1 时设置为真。若 OutReverse 为真，则在受控进入状态 0 时，Out 设置为真，在受控进入状态 1 时，Out 设置为假。 默认值为假。
OverrideState	BOOL	超控状态输入。配置此值来指定设备处于超控模式时的设备状态。真表示设备应进入状态 1；假表示设备应进入状态 0。 默认值为假。
FB0State0	BOOL	反馈 0 状态 0 输入。配置设备处于状态 0 时 FB0 的状态。 默认值为假。
FB0State1	BOOL	反馈 0 状态 1 输入。配置设备处于状态 1 时 FB0 的状态。 默认值为假。
FB1State0	BOOL	反馈 1 状态 0 输入。配置设备处于状态 0 时 FB1 的状态。 默认值为假。
FB1State1	BOOL	反馈 1 状态 1 输入。配置设备处于状态 1 时 FB1 的状态。 默认值为假。

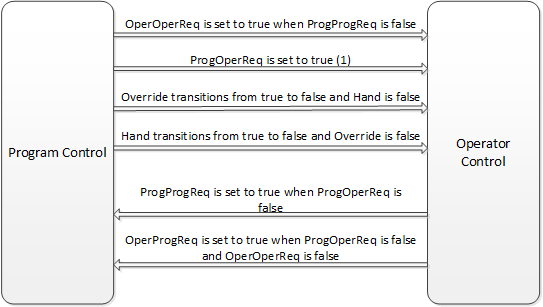

ProgProgReq	BOOL	程序发出的程序控制请求。由用户程序设置为真可请求程序控制模式。如果 ProgOperReq 为真，则忽略该值。若此参数保持为真，并且 ProgOperReq 保持为假，会将指令锁定在程序控制模式。 默认值为假。
ProgOperReq	BOOL	程序发出的操作员控制请求。由用户程序设置为真可请求操作员控制模式。若将此参数保持为真，会将该指令锁定在操作员控制模式。 默认值为假。
ProgOverrideReq	BOOL	程序超控模式请求。由用户程序设置为真可请求进入超控模式。如果 ProgHandReq 为真，则忽略该值。 默认值为假。
ProgHandReq	BOOL	程序手控模式请求。由用户程序设置为真可请求进入手控模式。 默认值为假。
OperProgReq	BOOL	操作员发出的程序控制请求。由操作员界面设置为真以请求程序控制模式。指令将该输入设置为假。 默认值为假。
OperOperReq	BOOL	操作员发出的操作员控制请求。由操作员界面设置为真可请求操作员控制模式。指令将该输入设置为假。 默认值为假。
ProgValueReset	BOOL	将程序控制值复位。该参数为真时，每次执行指令时，所有程序请求输入都将设置为假。 默认值为假。

输出参数	数据类型	说明
EnableOut	BOOL	指示指令是否处于启用状态。
Out	BOOL	2 态指令的输出。
Device0State	BOOL	设备状态 0 输出。指示设备受控进入状态 0 且反馈表明设备确实处于状态 0 时设置为真。
Device1State	BOOL	设备状态 1 输出。指示设备受控进入状态 1 且反馈表明设备确实处于状态 1 时设置为真。
CommandStatus	BOOL	命令状态输出。当设备受控进入状态 1 时设置为真，受控进入状态 0 时清零。
FaultAlarm	BOOL	故障报警输出。如果指示设备受控进入新状态，但经过 FaultTime 后反馈没有表明设备确实达到新状态，则此参数设置为真。此外，如果在达到给定状态后，反馈突然表明设备不再处于给定状态，该参数也会设置为真。
ModeAlarm	BOOL	模式报警输出。如果设备处于操作员控制，但程序命令切换为与操作员指示的当前状态不同的状态，则此参数设置为真。此报警旨在提醒已将设备保留为操作员控制模式。
ProgOper	BOOL	程序/操作员控制指示器。在程序控制模式下为真。在操作员控制模式下为假。
Override	BOOL	超控模式。当设备处于超控模式时为真。
Hand	BOOL	手控模式。当设备处于手控模式时为真。
Status	DINT	功能块的状态。
InstructFault (Status.0)	BOOL	该指令检测到以下执行错误之一。这不是轻微或严重的控制器错误。检查其他状态位以确定发生的情况。
FaultTimeInv (Status.1)	BOOL	FaultTime 值无效。指令将设置 FaultTime = 0。
OperReqInv (Status.2)	BOOL	两个操作员状态请求位均为真。

条件/状态	执行的操作
预扫描	EnableIn 和 EnableOut 位设置为假。
Tag.EnableIn 为假	EnableIn 和 EnableOut 位设置为假。
Tag.EnableIn 为真	EnableIn 和 EnableOut 位设置为真。 指令执行。
指令首次运行	将 ProgOper 设置为操作员模式。将 CommandStatus 设置为假。
指令首次扫描	将 EnableOut 设置为真。 ModeAlarm 和操作员请求输入设置为假， 如果 ProgValueReset 为真，则将所有程序请求输入清零。 当 OverrideOnInit 为真时，ProgOper 设置为假（操作员控制）。 如果 ProgHandReq 清零且 OverrideOnInit 置位，则将 Hand 清零，并将 Override 置位（超控模式）。 如果 ProgHandReq 置位，则将 Hand 置位，并将 Override 清零（手控模式）。
后扫描	EnableIn 和 EnableOut 位设置为假。

条件/状态	执行的操作
预扫描	请参见“功能块”表中的“预扫描”行。
正常执行	请参见“功能块”表中的“Tag.EnableIn 为真”行。
后扫描	请参见“功能块”表中的“后扫描”行。

指令将 Status 中的相应位设置为真
如果 Override 和 Hand 为假，则指令保持前一状态。

将所有操作员请求输入设置为假
如果 ProgValueReset 为真，则将所有的程序请求输入设置为假。

ProgHandReq	ProgOverrideReq	FaultAlarm 和 OverrideOnFault	说明
真	真/假	真/假	手控模式 Hand 设置为 true Override 清除为 false
假	真	真/假	超控模式 Hand 清除为 false Override 设置为 true
假	真/假	真	超控模式 Hand 清除为 false Override 设置为 true

CommandStatus	输出状态
假	如果 OutReverse 为 false，则 Out 清除为 false 如果 OutReverse 为 true，则 Out 设置为 true
真	如果 OutReverse 为 false，则 Out 设置为 true 如果 OutReverse 为 true，则 Out 清除为 false
false 并且 FB0 = FB0State0 且 FB1 = FB1State0	故障计时器停止并清零 Device0State 设置为真
true 并且 FB0 = FB0State1 且 FB1 = FB1State1	故障计时器停止并清零 Device1State 设置为真

故障报警条件 的原因	规则
设备状态受控进行更改，但反馈并未指示在 FaultTime 内确实达到目标状态	当 CommandStatus n CommandStatus n-1 时启动故障计时器 当故障计时器完成且 FaultTime > 0.0 时，将 FaultAlarm 置位
设备在未受到控制的情况下意外退出某个状态（根据反馈）	当故障计时器未计时且满足以下任一条件时，将 FaultAlarm 设置为真： CommandStatus 为假且 Device0State 为假 CommandStatus 为真且 Device1State 为假

CommandStatus 为假且 Device0State 为真
CommandStatus 为真且 Device1State 为真
FaultTime 0

ModeAlarm	条件
真	ProgCommand n ProgCommandn-1 并且 ProgCommand n CommandStatus
假	ProgCommand = CommandStatus 或者 设备处于超控、手控或程序控制模式
