数据转换

如果在编程中混用数据类型，将会发生数据转换。

以下条件下，可以提高指令执行速度、节省内存空间：

使用相同数据类型。

立即数数据类型：

所有功能块指令仅支持一种数据类型的操作数。

如果混用不同数据类型或使用非最优数据类型的标签，控制器会根据以下规则进行数据转换：

按照数据类型等级由低到高的顺序对操作数执行数据转换，SINT、USINT、INT、UINT、DINT、UDINT、LINT、ULINT、REAL 和 LREAL 的等级从 1（最低）到 10（最高）依次排列。

小贴士: 要避免因数据转换而占用时间和内存，应在一条指令中全部使用相同数据类型的操作数。

将 SINT 或 INT 型转换为 DINT 型，或者将 DINT 转换为 LINT 型

对于 SINT 或 INT 型输入源标签，可通过符号扩展升级为 DINT 型。将 SINT 或 INT 值转换为 DINT 值的指令会使用以下转换方法之一。

转换方法	具体处理方式
符号扩展	将最高有效位的值（值的符号位）放在现有位左侧的每一位，直至达到 32 或 64 位。
填零	在现有位左侧填零，直至达到 32 或 64 位。

逻辑指令使用填零方式。其他所有指令均使用符号扩展方式。

以下示例显示使用符号扩展和填零方式转换某个值后所得的结果。

如果在指令中使用 SINT 或 INT 标签和立即数，而该指令通过符号扩展方式进行数据转换，则应使用以下一种方法处理立即数。

以十进制基数形式指定立即数。

如果输入基数形式而非十进制形式的值，应指定该立即数的全部 32 位。为此，应将最高有效位的值输入其左侧的每一位，直至达到 32 位。

为每个操作数创建一个标签，并在指令中使用相同的数据类型。要分配常数值，可采用两种方法：

将值输入一个标签。

增加一个 MOV 指令，将值移动到一个标签中。

使用 MEQ 指令仅检查所需位。

以下示例介绍两种混用立即数与 INT 标签的方法。在两个示例中，均通过检查 1771 I/O 模块的位，来确认是否使用了所有位。1771 I/O 模块的输入数据字为 INT 标签，因此最简单的方法是使用 16 位常数值。

重要提示: 混用 INT 标签与立即数

由于 remote_rack_1:I.Data[0] 为 INT 标签，用于对照检查该标签的值也输入为 INT 标签。

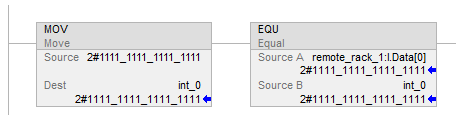

重要提示: 混用 INT 标签与立即数

由于 remote_rack_1:I.Data[0] 为 INT 标签，用于对照检查该标签的值首先移至 int_0（同样为 INT 标签）中。随后，EQU 指令会对两个标签进行比较。

整型转换为 REAL 型

控制器以 IEEE 单精度浮点数格式存储 REAL 值。它使用一位存储值的符号，使用 23 位存储底数，使用八位存储指数（共 32 位）。如果同一条指令的输入混合使用了整型标签（SINT、INT 或 DINT）以及 REAL 型标签，控制器首先会将整型值转换为 REAL 值，然后再执行此指令。

SINT 或 INT 值始终会转换为相等的 REAL 值。

DINT 值可能不会转换为相等的 REAL 值：

REAL 值最多使用 24 位来存储底数（23 个存储位加一个“隐藏”位）。

DINT 值最多使用 32 位存储值（一位存储符号，31 位存储值）。

如果 DINT 值需要 24 个以上的有效位，则无法转换为相等的 REAL 值。控制器会将值四舍五入为最近的偶数值，并存储最高的 24 位。

DINT 型转换为 SINT 或 INT 型

将 DINT 值转换为 SINT 或 INT 值时，控制器会截断 DINT 的高位部分，并根据数据类型的要求存储相应的低位。如果该值过大，转换过程中会发生溢出。

REAL 型转换为 SINT、INT 或 DINT 型

将 REAL 值转换为整型值时，控制器会对小数部分四舍五入，并根据数据类型的要求存储相应的位。如果该值过大，转换过程中会发生溢出。

数值的四舍五入参见以下示例。

< 0.5 的小数向下舍入到最接近的整数。

> 0.5 的小数向上舍入到最接近的整数。

= 0.5 的小数向上或向下舍入到最接近的整数。
