不等于 (NE)
下表列出了支持此指令的控制器和应用程序。
架构 | 标准应用程序 | 安全应用程序 |
|---|---|---|
CompactLogix 5370、ControlLogix 5570、Compact GuardLogix 5370 和 GuardLogix 5570 控制器 | 是 | 否 |
CompactLogix 5380、ControlLogix 5580、Compact GuardLogix 5380、GuardLogix 5580 和 ControlLogix 5590 控制器 | 是 | 是 |
使能后，不等于 (NE) 指令和 <> 运算符会测试 Source A 是否不等于 Source B。
小贴士:
在 Logix Designer 版本 36 中，此指令的助记符从 NEQ 更改为 NE。
可用语言
梯形图
功能块图
功能块图支持以下元素：
FBD 块
FBD 函数
小贴士:
FBD 函数仅适用于 CompactLogix 5380、ControlLogix 5580、Compact GuardLogix 5380、GuardLogix 5580 和 ControlLogix 5590 控制器。
结构化文本
此指令不可用于结构化文本中。
小贴士:
使用 <> 运算符和表达式可以获得相同的结果。有关结构化文本中表达式和赋值语法的信息，请参见结构化文本语法部分。
操作数
指令中混用数据类型时，需遵从相关的数据转换规则。请参阅“数据转换”部分。
梯形图
数值比较
操作数 | 数据类型 CompactLogix 5370、ControlLogix 5570、Compact GuardLogix 5370 和 GuardLogix 5570 控制器 | 数据类型 CompactLogix 5380、ControlLogix 5580、Compact GuardLogix 5380、GuardLogix 5580 和 ControlLogix 5590 控制器 | 格式 | 说明 |
|---|---|---|---|---|
Source A | SINT INT DINT REAL | SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL TIME TIME32 LTIME DT LDT | 立即数 标签 | 与 Source B 进行比较的值 |
Source B | SINT INT DINT REAL | SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL TIME TIME32 LTIME DT LDT | 立即数 标签 | 与 Source A 进行比较的值 |
小贴士:
有关相对时间（LTIME、TIME 和 TIME32）和绝对时间（LDT 和 DT）数据类型的完整说明，请参见时间和日期数据类型。
字符串比较
小贴士:
立即数字符串文本仅适用于 CompactLogix 5380、ControlLogix 5580、Compact GuardLogix 5380、GuardLogix 5580 和 ControlLogix 5590 控制器。
操作数 | 数据类型 | 格式 | 说明 |
|---|---|---|---|
Source A | String type | 立即数文本值 标签 | 与 Source B 进行比较的字符串 |
Source B | String type | 立即数文本值 标签 | 与 Source A 进行比较的字符串 |
功能块图
FBD 块
操作数 | 数据类型 | 格式 | 说明 |
|---|---|---|---|
NEQ | FBD_COMPARE | 标签 | NE 结构 |
FBD_COMPARE 结构
输入成员 | 数据类型 | 说明 |
|---|---|---|
EnableIn | BOOL | 启用输入。如果为假，指令不会执行，也不会更新输出。 默认值为真。 |
SourceA | REAL | 与 SourceB 进行比较的值。 |
SourceB | REAL | 与 SourceA 进行比较的值。 |
输出成员 | 数据类型 | 说明 |
|---|---|---|
EnableOut | BOOL | 指示指令是否处于启用状态。 |
Dest | BOOL | SourceA 不等于 SourceB 时，设置为真。SourceA 等于 SourceB 时，设置为假。 |
FBD 函数
小贴士:
FBD 函数仅适用于 CompactLogix 5380、ControlLogix 5580、Compact GuardLogix 5380、GuardLogix 5580 和 ControlLogix 5590 控制器。
输入操作数（左侧引脚） | 数据类型 | 说明 |
|---|---|---|
SourceA（上方） | SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL TIME TIME32 LTIME DT LDT | 与 SourceB 进行比较的值 |
SourceB (bottom) | SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL TIME TIME32 LTIME DT LDT | 与 SourceA 进行比较的值。 |
输出操作数（右侧引脚） | 数据类型 | 说明 |
|---|---|---|
Dest | BOOL | SourceA 不等于 SourceB 时，设置为真。SourceA 等于 SourceB 时，设置为假。 |
请参见FBD 函数FBD 函数
影响数学状态标志
否
严重/轻微故障
请参见
NE 字符串比较流程图
，了解相关故障。请参见“数组索引编制”通过数组建立索引，了解关于数组索引故障的信息。
执行
梯形图
条件/状态 | 执行的操作 |
|---|---|
预扫描 | 不适用 |
梯级输入条件为假 | 将梯级输出条件设置为梯级输入条件 |
梯级输入条件为真 | 数值比较： 如果Source A 或 Source B 是 NAN，或者 Source A 不等于 Source B。 将梯级输出条件设置为真 否则 将梯级输出条件设置为假。 |
字符串比较： 请参见 NE 字符串比较流程图 。如果输出为假 将梯级输出条件设置为假 否则 将梯级输出条件设置为真 | |
后扫描 | 不适用 |
功能块图
FBD 块
条件/状态 | 执行的操作 |
|---|---|
预扫描 | 不适用 |
EnableIn 为假 | 将 EnableOut 设为 EnableIn |
EnableIn 为真 | 数值比较： 将 EnableOut 设为 EnableIn 如果 SourceA 或 SourceB 是 NAN，或者 SourceA 不等于 SourceB。 将 Dest 设置为真 否则 将 Dest 设置为假。 |
指令首次运行 | 不适用 |
指令首次扫描 | 不适用 |
后扫描 | 不适用 |
FBD 函数
小贴士:
FBD 函数仅适用于 CompactLogix 5380、ControlLogix 5580、Compact GuardLogix 5380、GuardLogix 5580 和 ControlLogix 5590 控制器。
条件/状态 | 执行的操作 |
|---|---|
预扫描 | 不适用 |
普通扫描 | 数值比较： 如果 SourceA 或 SourceB 是 NAN，或者 SourceA 不等于 SourceB。 将 Dest 设置为真 否则 将 Dest 设置为假。 |
指令首次运行 | 不适用 |
指令首次扫描 | 不适用 |
后扫描 | 不适用 |

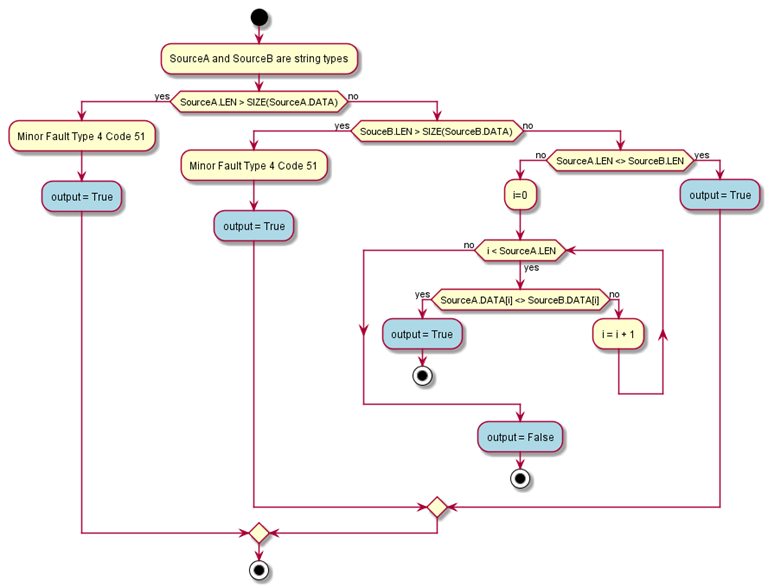

NE 字符串比较流程图
SourceA.LEN 和 SourceB.LEN 按无符号值进行处理。
示例

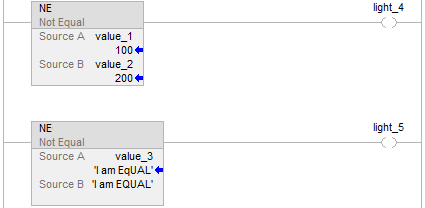

梯形图
功能块图

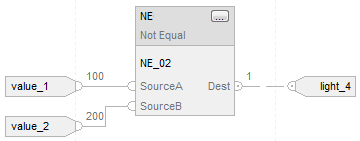

FBD 块
FBD 函数
结构化文本
if value_1 <> value_2 then
light_4 := 1;
否则
light_4 := 0;
end_if;
if value_3 <> ’I am EQUAL’ then
light_5 := 1;
否则
light_5 := 0;
end_if;
