限制 (LIMIT)

下表列出了支持此指令的控制器和应用程序。

架构	标准应用程序	安全应用程序
CompactLogix 5370、ControlLogix 5570、Compact GuardLogix 5370 和 GuardLogix 5570 控制器	是	否
CompactLogix 5380、ControlLogix 5580、Compact GuardLogix 5380、GuardLogix 5580 和 ControlLogix 5590 控制器	是	是

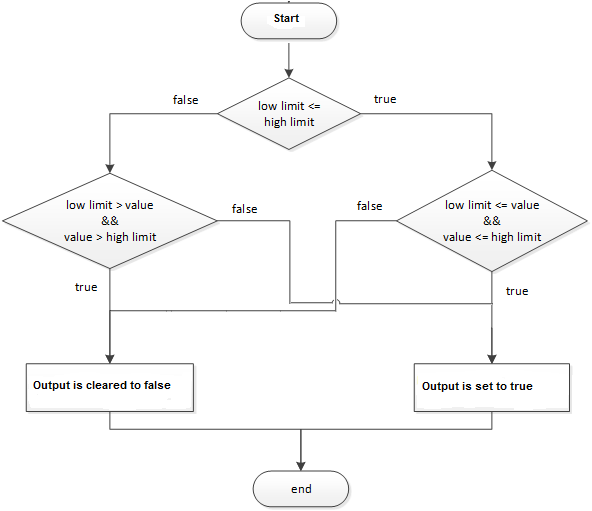

LIMIT 指令用于检验 Test 值是否处于 LIMIT 流程图（真）所示的上限和下限范围内。

小贴士: 在 Logix Designer 版本 36 中，此指令的助记符从 LIM 更改为 LIMIT。

如果所有操作数均为非数字 (NAN)，.EnableOut 会设置为假。

可用语言

梯形图

功能块图

功能块图支持以下元素：

FBD 块

FBD 函数

小贴士: FBD 函数仅适用于 CompactLogix 5380、ControlLogix 5580、Compact GuardLogix 5380、GuardLogix 5580 和 ControlLogix 5590 控制器。

结构化文本

此指令不可用于结构化文本中。

操作数

指令中混用数据类型时，需遵从相关的数据转换规则。请参阅
“数据转换”部分。

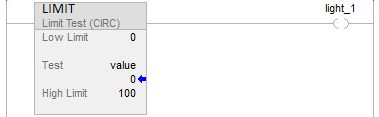

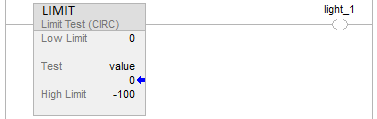

梯形图

操作数	数据类型 CompactLogix 5370、ControlLogix 5570、Compact GuardLogix 5370 和 GuardLogix 5570 控制器	数据类型 CompactLogix 5380、ControlLogix 5580、Compact GuardLogix 5380、GuardLogix 5580 和 ControlLogix 5590 控制器	格式	说明
Low Limit	SINT INT DINT REAL	SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL	立即数标签	下限值。
Test	SINT INT DINT REAL	SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL	立即数标签	与限值进行比较的值。
High Limit	SINT INT DINT REAL	SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL	立即数标签	上限值。

功能块图

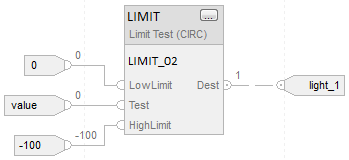

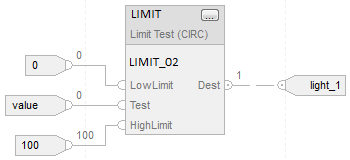

FBD 块

操作数	数据类型	格式	说明
LIMIT	FBD_LIMIT	标签	LIMIT 结构

FBD_LIMIT 结构

输入成员	数据类型	说明
EnableIn	BOOL	启用输入。如果为假，指令不会执行，也不会更新输出。默认值为真。
LowLimit	REAL	下限值。
测试	REAL	与限值进行比较的值。
HighLimit	REAL	上限值。

输出成员	数据类型	说明
EnableOut	BOOL	指示指令是否处于启用状态。
Dest	BOOL	限值检验为真时设置为真。限值检验为假时设置为假。

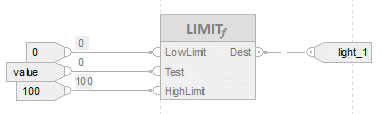

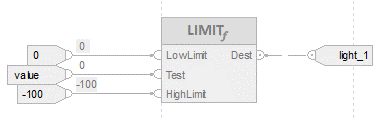

FBD 函数

小贴士: FBD 函数仅适用于 CompactLogix 5380、ControlLogix 5580、Compact GuardLogix 5380、GuardLogix 5580 和 ControlLogix 5590 控制器。

输入操作数（左侧引脚）	数据类型 CompactLogix 5380、ControlLogix 5580、Compact GuardLogix 5380、GuardLogix 5580 和 ControlLogix 5590 控制器	说明
下限	SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL	下限值
测试	SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL	与限值进行比较的值。
上限	SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL	上限值。

输出操作数（右侧引脚）	数据类型	说明
Dest	BOOL	限值检验为真时设置为真。限值检验为假时设置为假。

请参见 FBD 函数。

操作

本节介绍 LIMIT 指令运算。

如果 Low Limit 满足：	且待检验值满足：	则 EnableOut 为：
< 或 = High Limit	等于或在限制范围之间不等于或超出限制	真假
> High Limit	等于或超出限制不等于或在限制范围内	真假

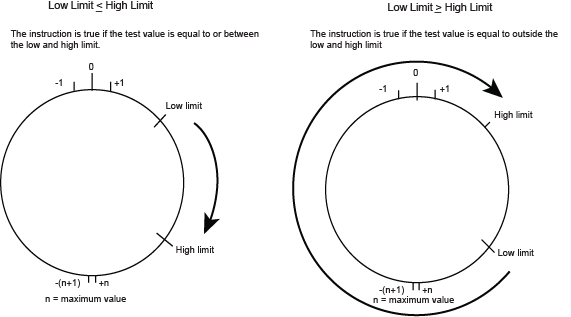

最高有效位为真时，有符号整数会由最大正数转换为最大负数。例如，在 16 位整数（INT 类型）中，最大正整数为 32,767，以十六进制表示为 16#7FFF（位 0 到位 14 均为真）。如果将该值加 1，结果为 16#8000（位 15 为真）。对于有符号整数，十六进制数 16#8000 等于十进制数 -32,768。如果此时开始加 1，直至所有 16 位均置位，则得到 16#FFFF，而这等于十进制数 -1。

这可以表示为一条圆形数轴。LIMIT 指令从 Low Limit 开始，顺时针递增，直至达到 High Limit。若 Test 值位于从 Low Limit 到 High Limit 的顺时针范围内，EnableOut 就会设置为真。若 Test 值位于从 High Limit 到 Low Limit 的顺时针范围内，EnableOut 就会设置为假。

如果所有操作数均为非数字 (NAN)，.EnableOut 会设置为假。

影响数学状态标志

否

严重/轻微故障

没有特定于此指令的故障。请参见“数组索引编制”通过数组建立索引，了解关于数组索引故障的信息。

执行

梯形图

条件/状态	执行的操作
预扫描	不适用
梯级输入条件为假	将梯级输出条件设置为梯级输入条件。
梯级输入条件为真	请参见 LIMIT 流程图（真）如果输出为真将梯级输出条件设置为真。否则将梯级输出条件设置为假。
后扫描	不适用

功能块图

FBD 块

条件/状态	执行的操作
预扫描	不适用
EnableIn 为假	将 EnableOut 设为 EnableIn。
EnableIn 为真	将 EnableOut 设为 EnableIn。请参见 LIM 流程图（真） Dest = 输出
指令首次运行	不适用
指令首次扫描	不适用
后扫描	不适用

FBD 函数

小贴士: FBD 函数仅适用于 CompactLogix 5380、ControlLogix 5580、Compact GuardLogix 5380、GuardLogix 5580 和 ControlLogix 5590 控制器。

条件/状态	执行的操作
预扫描	不适用
普通扫描	请参见“LIMIT 流程图（真）” Dest = 输出
指令首次运行	不适用
指令首次扫描	不适用
后扫描	不适用
