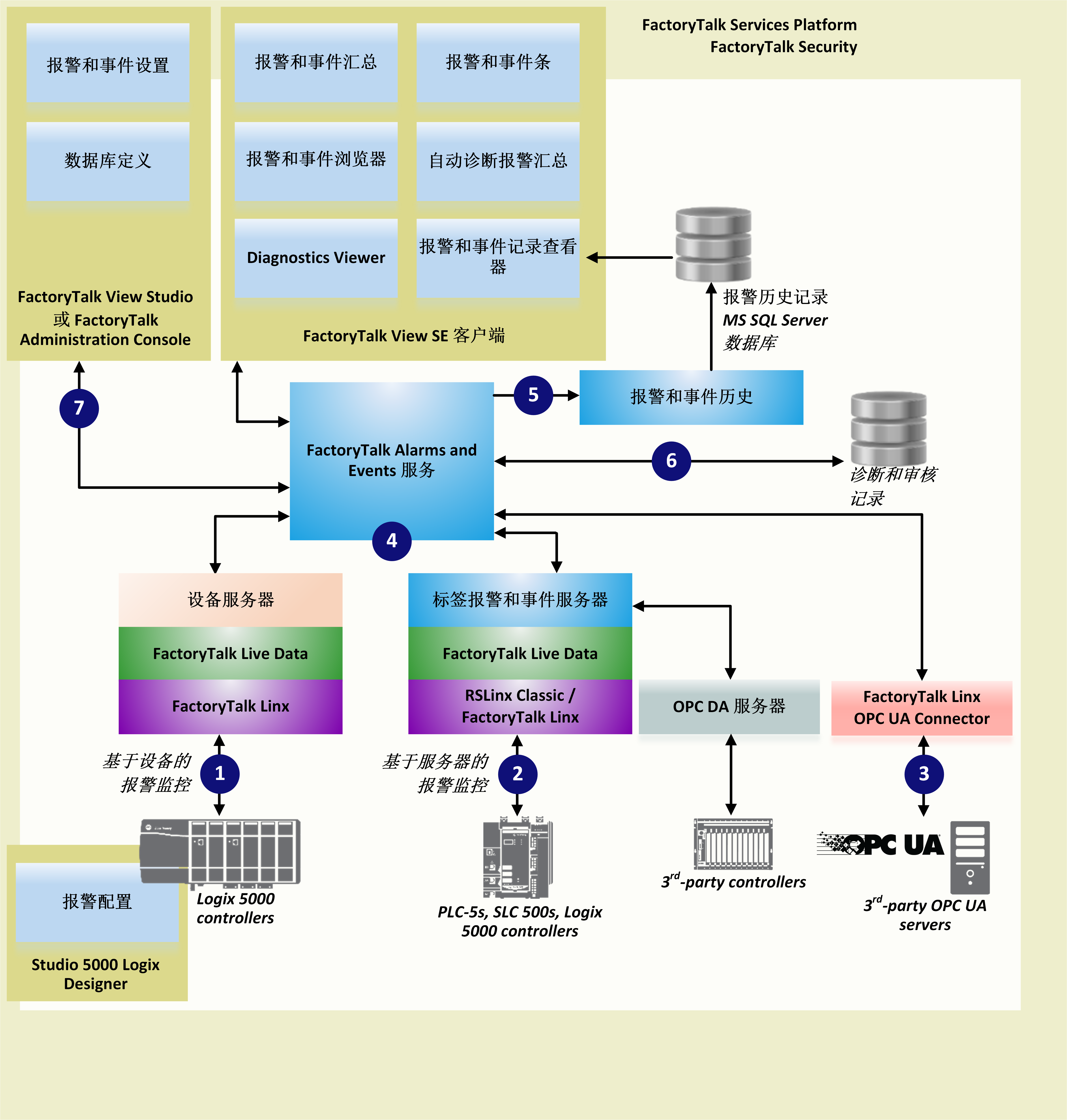

FactoryTalk Alarms and Events 组件

基于设备的报警监控

对于 Studio 5000 Logix Designer 应用程序提供的基于设备的报警监控，预置报警或报警指令进行了配置，然后下载到

Studio 5000

控制器中。控制器检测报警条件，并将报警状态通知给报警和事件服务。软件组件将此信息发布给设备服务器。该信息可以通过设备服务器记录到数据库中，从 FactoryTalk View 图形画面进行监控。

搭配使用基于设备的报警监控和

Studio 5000

控制器（使用

Logix Designer

应用程序进行编程，通过

Rockwell Automation

设备服务器 (

FactoryTalk Linx

) 进行通信）。

基于服务器标签的报警监控

如果未使用

Studio 5000

控制器或者不想使用 Logix Designer 应用程序提供的内置报警，请使用基于服务器标签的报警监控。基于服务器标签的报警和事件服务器通过数据服务器对控制器上的报警条件进行监控，并发布显示和记录的事件信息。这些数据服务器提供包含在 OPC-DA（数据访问）服务器中的标签或数据条目。需要访问数据条目的客户端（如

FactoryTalk View Studio

和

FactoryTalk Transaction Manager

）使用从

FactoryTalk Directory

引用的数据服务器应用程序元素进行定位，找到托管符合 OPC-DA 2.0 标准的数据服务器的计算机。

基于服务器标签的报警监控可用于通过

Rockwell Automation

设备服务器 (

FactoryTalk Linx

) 进行通信的

Studio 5000

控制器、PLC-5 设备和 SLC 500 设备，或用于通过 OPC DA 数据服务器进行通信的第三方控制器。

OPC UA 报警监控

OPC UA 报警监控可捕获源自第三方 OPC UA 服务器的报警信息。

FactoryTalk Linx

OPC UA Connector 会将报警信息路由到

FactoryTalk Alarms and Events

以用于显示和记录。

FactoryTalk Alarms and Events

服务

基于设备的报警、基于标签的报警和事件及 OPC UA 报警发布到

FactoryTalk Alarms and Events

服务，这些服务随后依次将信息发送到

FactoryTalk View

托管的

FactoryTalk Alarms and Events

对象、报警和事件历史记录以及诊断记录和审核记录。

报警和事件历史

报警和事件历史为记录组件，作为

FactoryTalk Alarms and Events

软件的一部分自行安装。它管理报警服务器和数据库间的连接，并将各报警服务器的数据记录到报警历史数据库。报警和事件记录查看器可用于查看和打印报警历史数据库中的数据。第三方数据库工具还可获取、查看、分析和打印报警历史信息。

要使用报警和事件记录，请单独安装

SQL Server

，或使用现有

SQL Server

数据库。请参见

FactoryTalk Alarms and Events

发行说明了解获得许可的最新版

SQL Server

。

诊断和审核记录

FactoryTalk Diagnostics

将

FactoryTalk Alarms and Events

生成的消息发送到托管 FactoryTalk 组件的计算机上的本地记录，还可以发送到中央数据库记录。如果安装了

FactoryTalk

AssetCentre，审核消息会被发送到本地记录和 FactoryTalk 审核记录。

报警和事件设置和监控

这些组件可定义报警条件、设置报警服务器、查看报警条件并与之交互、查看历史报警信息并生成报告：
