TRIMPOT_READ（读取微调电位计）

TRIMPOT_READ 指令从特定微调电位中读取微调电位计数值。

支持的语言︰功能块图、梯形图和结构化文本。

该指令适用于 L20E、L50E 和 L70E 控制器。

TRIMPOT_READ 参数
参数	参数类型	数据类型	描述
Enable	输入	BOOL	启用指令块。 TRUE: 执行微调电位读取。 FALSE：不执行读取操作，且输出微调电位计数值无效。
TrimPotID	输入	UINT	要读取的微调电位的 ID。TrimPotID 在微调电位 ID 定义中定义。
TrimPotValue	输出	UINT	当前微调电位计数值。
Sts	输出	UINT	微调电位计读取操作状态。 TRIMPOT 状态 (Sts) 代码： 0x00：未启用功能块（无读取/写入操作）。 0x01：读取/写入操作成功。 0x02：读取/写入操作由于微调电位 ID 无效而失败。 0x03：写入操作由于超范围值而失败。
ENO	输出	BOOL	启用“输出”。仅适用于梯形图程序。

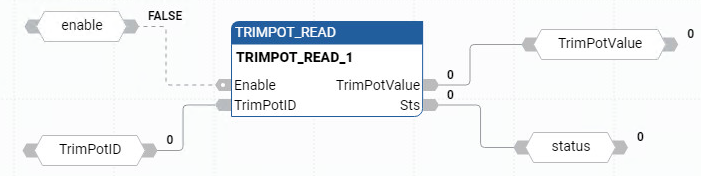

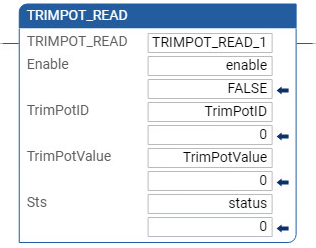

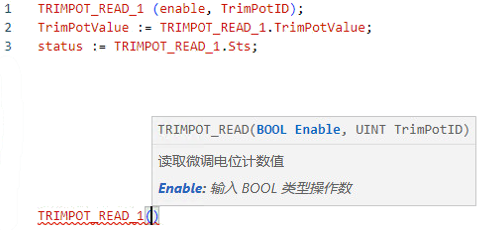

TRIMPOT_READ 示例
