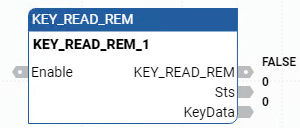

KEY_READ_REM（远程 LCD 读取键）

KEY_READ_REM 指令可在用户显示处于活动状态时读取可选远程 LCD 模块上的键状态。

操作详细信息︰

使用 LCD_REM 指令激活远程 LCD 模块的用户显示。如果用户显示未激活，KEY_READ_REM 执行期间会发生错误。

LCD 功能文件中的 P-BUTTON 属性激活；否则所有键状态为 FALSE。

KEY_READ_REAM 指令只支持按单个键；不支持组合按两个键。

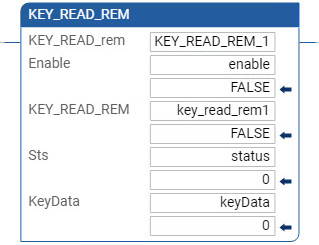

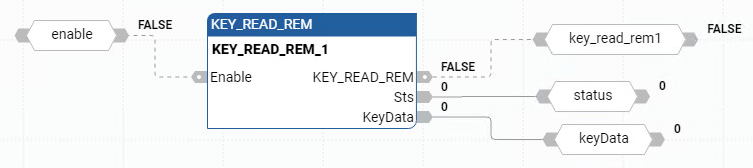

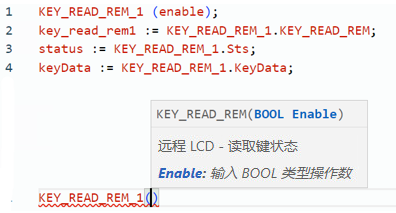

支持的语言︰功能块图、梯形图和结构化文本。

该指令适用于 L20E、L50E 和 L70E 控制器。

KEY_READ_REM 参数
参数	参数类型	数据类型	描述
Enable	输入	BOOL	启用指令块。 TRUE: 启用 FALSE：禁用
KEY_READ_REM	输出	BOOL	TRUE: 已成功读取远程 LCD 键数据。 FALSE：Enable 为 False，读取存在错误。远程 LCD 键数据或用户显示未激活。
Sts	输出	UINT	KEY_READ_REM 操作的状态。 KEY_READ_REM 状态代码： 0：Enable 输入为 FALSE。 1：已成功读取键数据。 2：未检测到远程 LCD。出现以下情况时可能会发生：未将远程 LCD 物理连接到控制器（或配线错误）。串行端口设置不符合远程 LCD 要求。 3：连接错误。当存在内部状态机器错误时可能会发生。原因可能是控制器固件版本和 RLCD 固件版本之间不兼容。 4：用户显示未激活。 5-65535：已保留。
KeyData	输出	UDINT	远程 LCD 键盘数据。键数据位字段表中定义的键数据定义。

键数据位字段表
