HSCE_SET_STS

该指令手动设置或复位 HSC 计数状态标记。必须停止 HSC 功能块，HSCE_SET_STC 功能块才能设置或复位其 HTS 状态。如果未停止 HSC 功能块或未配置 HSC 通道，则 HSC2_SET_STS 功能块将发生错误。

支持的语言︰功能块图、梯形图和结构化文本。

该指令适用于 L20E、L50E 和 L70E 控制器。

HSCE_SET_STS

HSCE_SET_STS 参数
参数	参数类型	数据类型	描述
Enable	输入	BOOL	功能块启用。 TRUE: 设置或复位 HSC 状态。 FALSE：HSC 状态不变。
Channel	输入	HSCE_CHANNEL	HSCE 通道。
HPReached	输入	BOOL	当达到高预设值时，会通过插件模块将此位设置为 TRUE。通过 HSCE_SET_STS 功能块设置或复位此位。
LPReached	输入	BOOL	当达到低预设值时，会通过插件模块将此位设置为 TRUE。通过 HSCE_SET_STS 功能块设置或复位此位。
OFOccurred	输入	BOOL	当发生上溢时，会通过插件模块将此位设置为 TRUE。通过 HSCE_SET_STS 功能块设置或复位此位。
UFOccurred	输入	BOOL	当发生下溢时，会通过插件模块将此位设置为 TRUE。通过 HSCE_SET_STS 功能块设置或复位此位。
TouchProbe	输入	BOOL	当触发接触式探测时，会通过插件模块将此位设置为 TRUE。
Hold	输入	BOOL	当触发 HSC 保持时，会通过插件模块将此位设置为 TRUE。通过 HSCE_SET_STS 功能块设置或复位此位。该输入参数仅适用于计数器 0。对于计数器 1，始终复位
Preset	输入	BOOL	当触发 Z ACC 复位时，会通过插件模块将此位设置为 TRUE。通过 HSCE_SET_STS 功能块设置或复位此位。该输入参数仅适用于计数器 0。对于计数器 1，始终复位。
Done	输出	BOOL	HSC 配置操作（由此指令启动）成功。
Error	输出	BOOL	指示发生了错误。
ErrorID	输出	UINT	当发生错误时，ErrorID 包含错误代码。

HSCE_SET_STS 示例

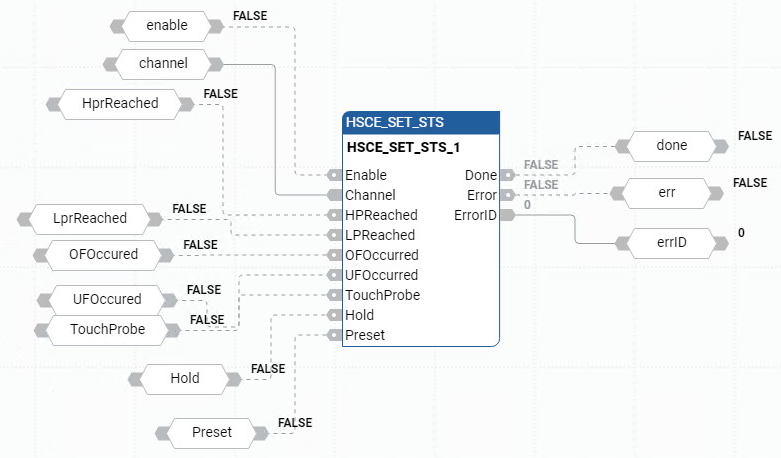

HSCE_SET_STS 功能块图示例

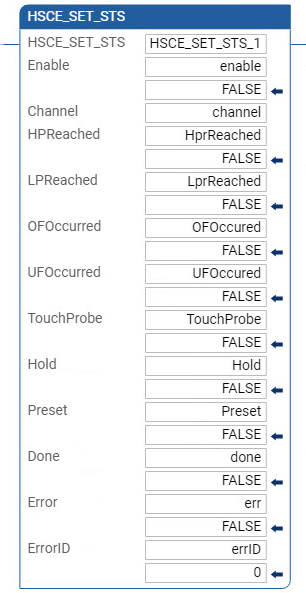

HSCE_SET_STS 梯形图示例

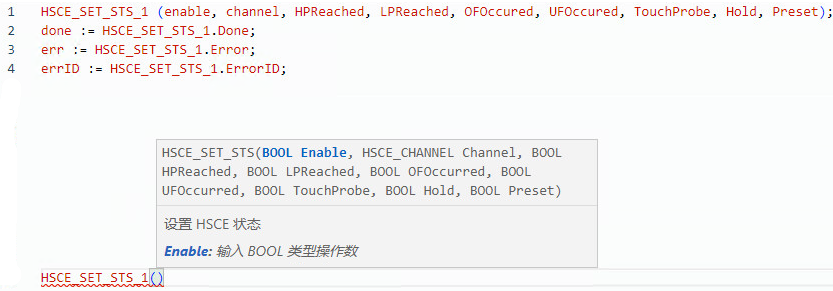

HSCE_SET_STS 文本结构示例
