HSCE_CFG_PLS

HSCE_CFG_PLS 指令用于带可编程限位开关 (Programmable Limit Switch, PLS) 的 HSC 配置。该功能是高速计数器的一组额外操作模式。如果使用这些模式操作，则每次达到预设之一时，将使用用户提供的数据更新预设和输出数据值。通过提供包含设置为要使用的数据的 PLS 文件，可对这些模式进行编程。

支持的语言︰功能块图、梯形图和结构化文本。

该指令适用于 L20E、L50E 和 L70E 控制器。

HSCE_CFG_PLS 参数
参数	参数类型	数据类型	描述
Execute	输入	BOOL	上升沿启动 HSC 配置（HSCE Enable 应为 FALSE）。下降沿将清除所有输出值。
Channel	输入	HSCE_CHANNEL	HSCE 通道。
InitAccumulator	输入	LINT	累加器初始值。
OFSetting	输入	LINT	计数器溢出限制值。
UFSetting	输入	LINT	计数器下溢限制值。
PLS_Data	输入	PLS2	高预设 (LINT)、低预设 (LINT)、高预设输出 (UDINT) 和低预设输出 (UDINT) 的配置值。
PLS_Size	输入	USINT	PLS 数据大小，插件的最大值为 24。
PLS_Offset	输入	USINT	在 PLS 数据数组中开始偏移。
OutputMask	输入	UDINT	PLS 功能的输出掩码。
Done	输出	BOOL	HSC 配置操作（由此指令启动）成功。
Error	输出	BOOL	指示发生了错误。
ErrorID	输出	UINT	当发生错误时，ErrorID 包含错误代码。

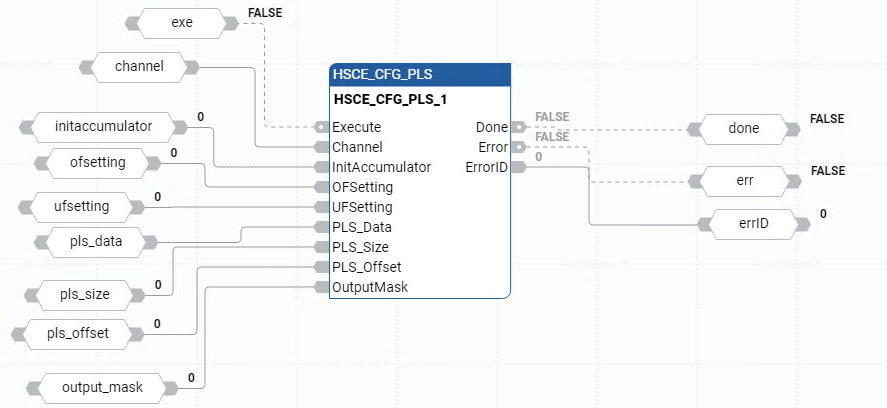

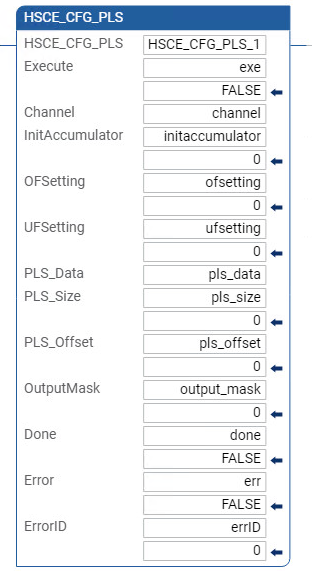

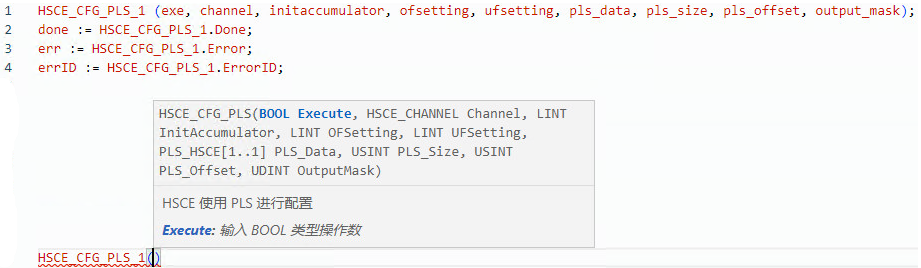

HSCE_CGF_PLS 示例
