HSCE 指令用于控制和读取 HSC 计数器。

支持的语言︰功能块图、梯形图和结构化文本。

该指令适用于 L20E、L50E 和 L70E 控制器。

HSCE

HSCE 参数
参数	参数类型	数据类型	描述
Enable	输入	BOOL	TRUE: HSCE 启动功能块和插件 HSC 模块。累加器 = InitAcc。将复位 HSCE 的状态。速率 1 = 0，速率 2 = 0。 FALSE：通过从插件模块进行读取来更新累加器。完成、活动、错误 = FALSE，而 ErrorID = 0，速率 1、速率 2 = 0。
Channel	输入	HSCE_CHANNEL	HSCE 通道。
Run	输入	BOOL	对于 HSCE，对操作状态进行计数。 TRUE: HSCE 对脉冲进行计数。 FALSE：HSCE 停止计数。
Reset	输入	BOOL	TRUE: 清除所有输出和累加器。也将速率 1 和速率 2 清除为 0。清除插件 HSC 模块状态。Reset 输入的优先级高于 Run 输入的优先级。
Done	输出	BOOL	TRUE: 当 HSCE Enable 为 TRUE 且没有检测到错误时。 FALSE：当 HSCE Enable 为 TRUE 但 Run 为 FALSE 时。
Active	输出	BOOL	TRUE: 当 HSCE Enable 为 TRUE，Done 为 TRUE 且 Run 为 FALSE 时。 FALSE：当 HSCE Enable 为 TRUE 但 Run 为 FALSE 时。
Rate1	输出	REAL	采用用户单位的每秒电流脉冲率（每脉冲方法）。
Rate2	输出	REAL	采用用户单位的每秒电流脉冲率（循环方法）。
TPValue	输出	LINT	触发触摸探针后捕获累加器值。
OutputSts	输出	UINT	HSC 插件物理和虚拟输出状态，且仅适用于 HSC 计数器 0。位 0：输出 0（物理输出状态）位 1 到 15：输出 1 到输出 15（虚拟输出状态）
Status	输出	UINT	HSC 状态信息。
Error	输出	BOOL	指示发生了错误。
ErrorID	输出	UINT	当发生错误时，ErrorID 包含错误代码。

HSCE 示例

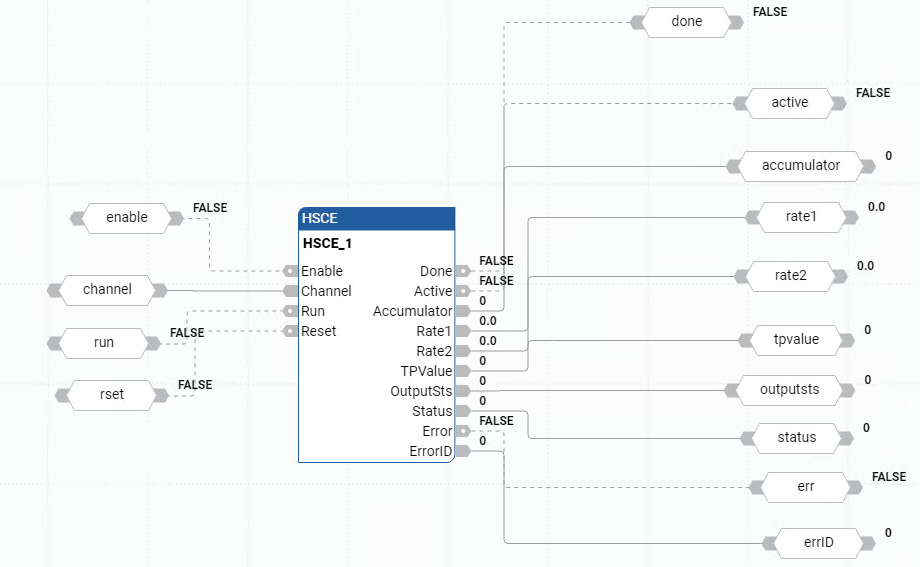

HSCE 功能块图示例

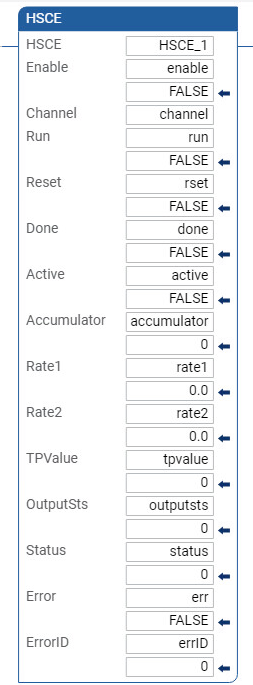

HSCE 梯形图示例

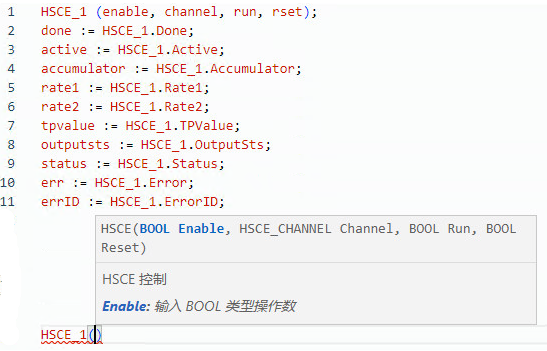

HSCE 文本结构示例
