高速计数器

HSC 指令将高预设、低预设和输出源值应用到高速计数器。

操作详细信息︰

通过将 HSCAppData.PLSEnable 参数设置为 True 启用可编程限位开关 (PLS)。

完整周期完成并达到 HSCSTS.HP 值后，PLSPosition 参数被复位。

支持的语言︰功能块图、梯形图和结构化文本。

该指令适用于 L50E 和 L70E 控制器。

HSC 参数
参数	参数类型	数据类型	描述
EN	输入	BOOL	设置为 True 时，将启用指令。 TRUE: 执行当前计算。 FALSE：不执行比较。适用于梯形图程序。我们不建议将 EN 参数与 HSC 功能块一起使用，因为在将 EN 设置为 FALSE 时，计时器会继续递增。
Enable	输入	BOOL	启用指令块。 TRUE: 执行 HSC 命令参数中指定的 HSC 操作。 FALSE：不发布任何 HSC 命令。
HscCmd	输入	USINT	向 HSC 发布命令。
HSCAppData	输入	HSCAPP 数据类型	HSC 应用程序配置（通常仅需一次）。
HSCStsInfo	输入	HSCSTS 数据类型	HSC 动态状态，在 HSC 计数期间不断更新。
PlsData	输入	PLS	可编程限位开关 (PLS) 数据结构。
Sts	输出	UINT	HSC 执行状态。 HSC 状态代码： 0x00 - 未采取行动（未启用）。 0x01 - HSC 执行成功。 0x02 - HSC 命令无效。 0x03 - HSC ID 超出范围。 0x04 - HSC 配置错误。
ENO	输出	BOOL	启用输出。适用于梯形图程序。

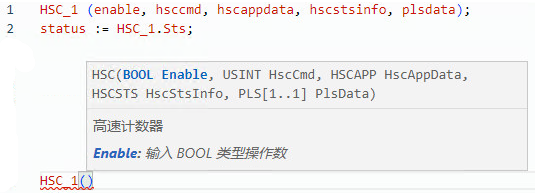

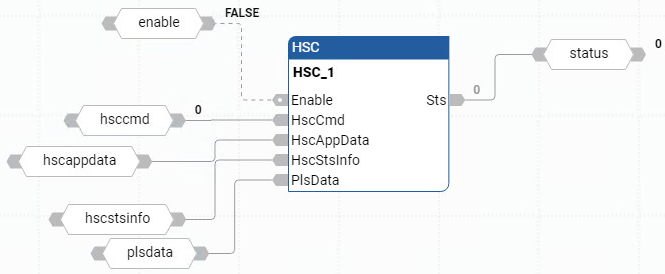

HSC 示例
