添加第二个梯形图梯级
使用以下步骤添加第二个梯级，其中包括：
- 打开延迟计时。
- 带有线圈和分配变量的分支。
在添加和配置了此任务中描述的梯形图 (Ladder Diagram, LD) 元素后，程序的梯级 1（第二个梯级）将按如下方式运行：
如果东-西方向的黄色交通灯亮起至少两秒钟，则将东-西方向的交通灯从黄色改为红色，并将北-南方向的交通灯从红色改为绿色。
添加第二个梯形图梯级
- 从“工具箱”中，拖动
，并将其放在第一个梯级下方。 - （可选）添加以下梯级注释：如果东-西方向的黄色交通灯亮起至少两秒钟，则将东-西方向的交通灯从黄色改为红色，并将北-南方向的交通灯从红色改为绿色。
- 将 XIC 添加到梯级 1 的开头，并将变量“EW_YELLOW_LIGHTS”分配给 XIC。
- 将 TON 添加到“EW_YELLOW_LIGHTS”XIC 的右侧，并将变量“TON_2”分配给 TON。
- 在“PT”旁边的框中，输入T#5s表示时间常量为 5 秒，然后选择Enter。

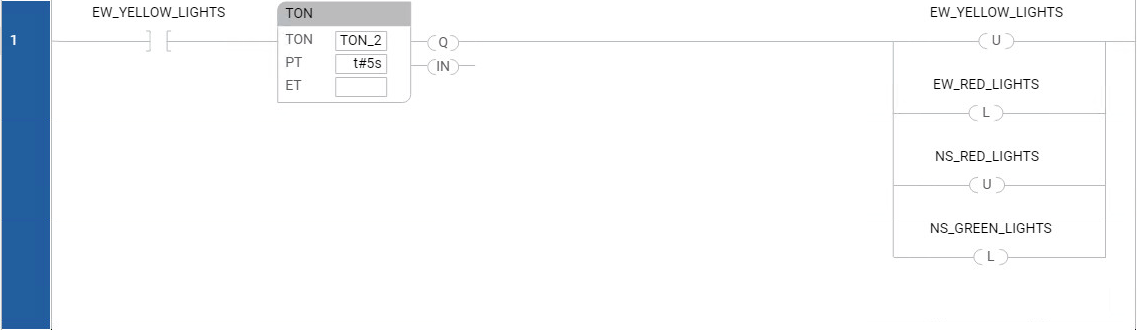

- 使用类似的步骤将以下 LD 元素添加到梯级 1：梯级 1 上的 LD 元素LD 元素位置变量三个分支块的右侧N/AOTU第一个（顶部）分支EW_YELLOW_LIGHTSOTL第二个分支EW_RED_LIGHTSOTU第三个分支NS_RED_LIGHTSOTL第四个（底部）分支NS_GREEN_LIGHTS第二个梯级与下图相似：
- 通过执行以下操作之一保存项目：
- 从菜单栏中，选择
。 - 在“文件”菜单中，选择“保存”。
