Allen-Bradley 硬件产品

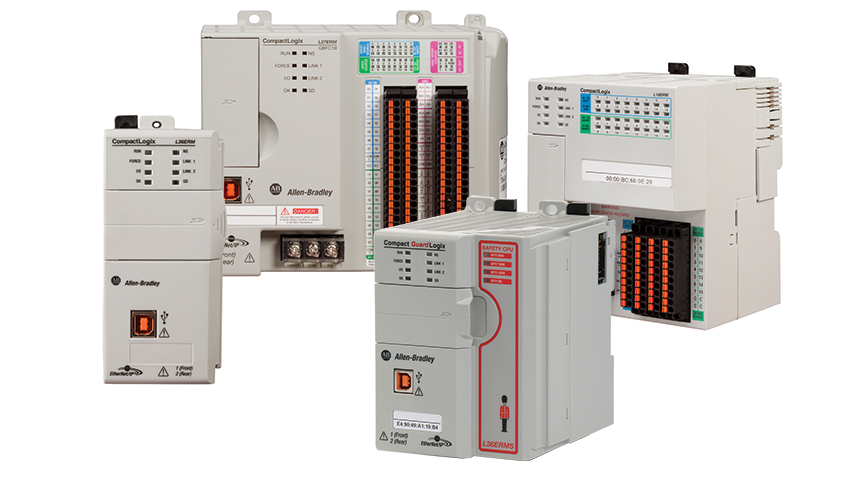

CompactLogix 5370 控制器

  • Main Image
Main Image

我们的 Bulletin 1769 CompactLogix™ 5370 控制器是 Integrated Architecture® 系统的一部分。这些控制器包括集成安全,并与所有 Logix 控制器使用相同的编程软件、网络协议和信息容量。这样可为所有控制领域提供一个共同的开发环境。一致的工具和功能可帮助用户降低设计投资成本,简化诊断和故障处理,并且缩短中小型应用项目的上市时间。

联系分销商 查找销售办事处
SupportSupport
获取支持
DistributorDistributor
查找产品合作伙伴
CompactLogix 5370 控制器
  • 概述
  • 产品选型
  • 技术规范
  • 文档
  • 资源
  • 资源
  • 应用
联系分销商

概述

  • 适合需要低轴运动和 I/O 点数的中小型应用项目
  • 为基于 EtherNet/IP™ 的集成运动控制提供支持,可实现最大可扩展性
  • 提供设备级环网 (DLR) 网络拓扑结构支持,帮助提高网络弹性
  • 内置能量存储,无需使用锂电池
  • 附带高达 2GB 的 SD 卡,可快速保存和恢复程序
  • 外形尺寸更小,可最大程度节省机柜空间
  • 最高支持简单式关节机器人的双轴运动
  • 提供开放式插座功能,支持 Modbus TCP 以及打印机、条形码阅读器和服务器等设备
  • 能够使用 PanelView™ Plus 产品系列的可缩放的 HMI 选项连接到 PanelView 800 图形终端,以实现一些简单的功能
  • 带敷形涂覆

Compact GuardLogix® 安全控制器

  • 单个控制器兼具集成安全和集成运动控制功能
  • 最高支持 SIL 3、PLe CAT 4 集成安全功能

On-Machine 控制器

  • 提供针对 On-Machine™ 应用项目的标准、安全和运动控制
  • 提供基于 EtherNet/IP 的集成运动控制,多达 16 轴
  • 通过直接将硬件放置在机器中,最大程度精简控制柜中的硬件
  • IP67 级冲洗保护,有助于抵御灰尘和水
  • 提供达到 SIL 3、PLe、CAT 4 等级的 On-Machine(机旁控制)版本的集成安全控制

产品对比

控制器系列
最大 用户内存
最大 I/O 点
I/O 模块集成
最大 运动位置 轴
附加特性

5370 L3

3 MB 960 1769 Compact I/O 16

无储能 (NSE) 型针对危险环境提供了附加功能

5370 L2

1 MB 160 1769 Compact I/O 4

提供嵌入式电源和 I/O

支持通用模拟量 I/O

5370 L1

1 MB 96 1734 POINT I/O 2

提供嵌入式电源和 I/O

Compact GuardLogix 5370

标准:1、2 或 3 MB

安全:0.5、1 或 1.5 MB

960 1769 Compact I/O 4、8 或 16 多达 30 个扩展模块

工具和资源

如果您是 SLC™ 500、CompactLogix™ 1768-L43x、-L45x 或 CompactLogix 1769-L32E、-L32EK、-L35E 控制器的现有用户,请联系当地的销售办事处或分销商,了解如何轻松迁移至选择的 CompactLogix™ 控制器。让我们来帮助您开始吧。
