概览
- 包括智能电机控制（可以使用 EtherNet/IP、DeviceNet 和非联网选项）
- 提供电流范围大且脱扣等级可调整的模块化解决方案
- 为单相和三相应用项目提供更多的诊断信息
- 包括集成 I/O（提供附加扩展 I/O）
- 布线简单且能轻松集成到 Logix 中

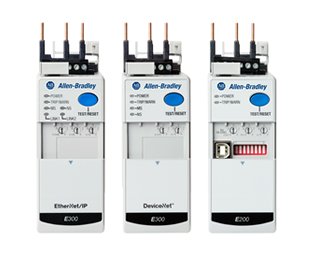

- 通过从下列模块中选择一个，能够定制 E300 过载继电器：
- 193-ECM E300/E200 通信模块
- 193-EIO E300/E200 控制模块
- 193-ESM 或 592-ESM E300/E200 感应模块
产品对比
保护功能 |
双金属 |
E1 Plus |
E200 |
E300 |
| 过载 | ✓ | ✓ | ✓ | ✓ |
| 缺相 | ✓ | ✓ | ✓ | |
| 接地故障 | ✓ | ✓ | ✓ | |
| 电流不平衡 | ✓ | ✓ | ✓ | |
| 堵塞 | ✓ | ✓ | ✓ | |
| 电压过高/过低 | ✓ | ✓ | ||
| 电压不平衡 | ✓ | ✓ | ||
| 欠功率过高/过低 | ✓ | ✓ | ||
| 诊断功能 | ||||
| 满载电流百分比 (FLA) | ✓ | ✓ | ✓ | |
| 热容量利用百分比 (TCU) | ✓ | ✓ | ✓ | |
| 电压 | ✓ | ✓ | ||
| 电力 | ✓ | ✓ | ||
| 能量 | ✓ | ✓ | ||
| 集成功能 | ||||
| DeviceLogix™ 软件 | ✓ | ✓ | ||
| Logix 控制器 | ✓ | ✓ | ||
| Connected Components Workbench™ 软件 | ✓ | |||
| EtherNet/IP™ 网络 | 可选扩展 | 嵌入式（双端口） | ||
| DeviceNet™ 网络 | 可选扩展 | 嵌入式（单端口） | ||
| 本地编程方法 | EtherNet/IP 或 DeviceNet* | USB Type B* | EtherNet/IP 或 DeviceNet* |
其他信息
何为过载，为何需要过载保护？ 在 ROK Talk on Industrial Components 第 1 集中，Paul 和 Bill采访了产品组合经理 Jerry Watkins，听听他对过载的专业知识，包括它们是如何工作的，为什么它们很重要，以及如何为应用程序选择正确的过载。
新的尺寸、布线和盘柜设计图都是遗留产品更换时有挑战的部分。在 ROK Talk on Industrial Components 第 3 集中，Amanda Eason 介绍了如何通过 3 个简单步骤将 E3 Plus 更换为 E300。
文档
| Resource | Publication Number | Language |
|---|---|---|
| 电机保护解决方案系列宣传册 | 193-BR029 | |
| 控制高效率电机宣传册 | IE3-BR001 | |
| E3/E3 Plus 到 E300/E200 电子过载继电器升级简介 | MIGRAT-PP042 | |
| E300 电子过载继电器采购规格 | 193-SR001 |
认证
- CE 认证
- RCM（前身是 C-tick）
- cULus 认证 — 文件号 E14840；指南号 NKCR、NLDX7
- 适用于 IE3 电机 (IEC 60034-30)
- 具有 SIL 2 功能 - IEC 61508:2010 1-7 部分（仅包括 B 系列控制模块）
- ABS
- CCC
- KCC
- 环保标识使用期限 25（中国 RoHS）
标准合规性
- CSA C22.2 No. 60947-4-1
- EN 60947-4-1
- UL 60947-4-1
- GB/T 14048.4-2010
- IEC 61508
- IEC 61511
- SJ/T 11364、GB/T 26572、SJ/Z 11388
