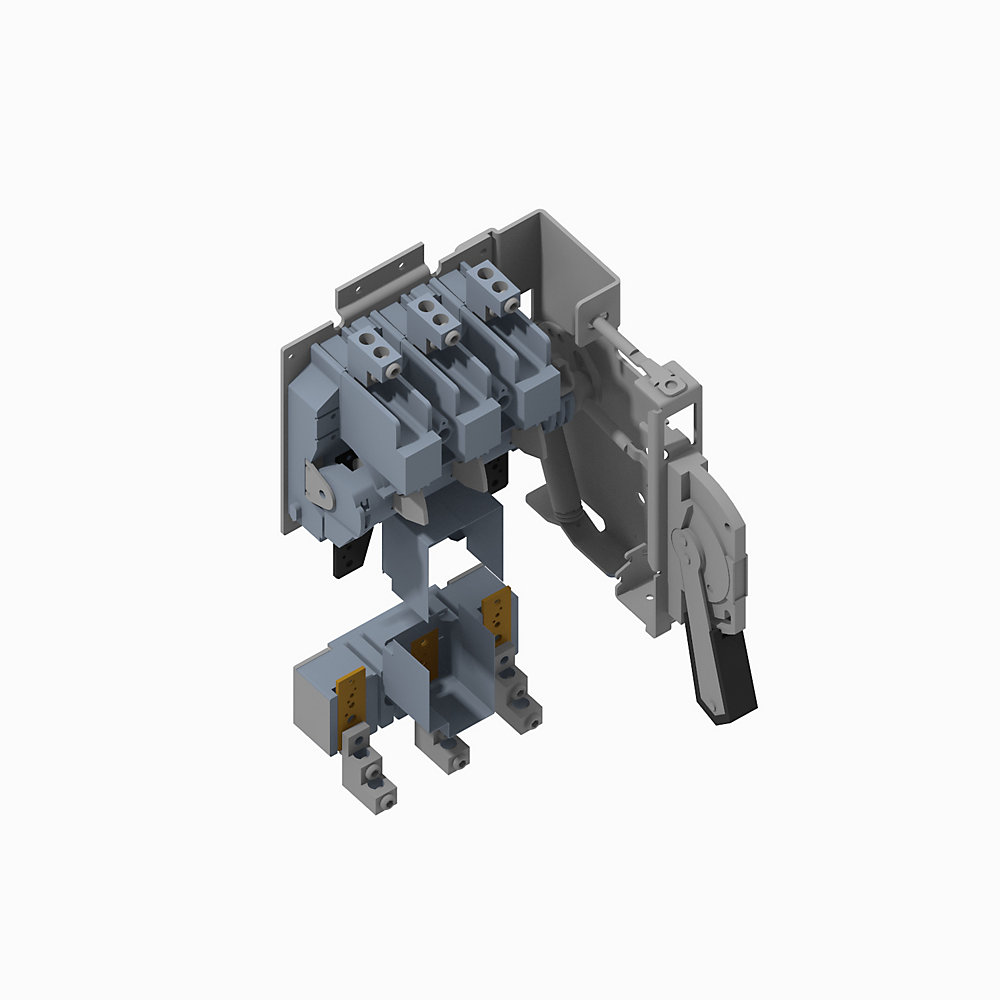

1494U-J400-CR-LC-M-PC

断开套件

Name: Disconnect Kits
Brand: Rockwell Automation
SKU: 1494U-J400-CR-LC-M-PC

Serial #:

生命周期状态: 活跃

产品概览

Description

1494U 隔离开关（杆或电缆操作），400A Class J 夹，600V，400A 可熔断开关，400A 夹，螺纹杆（最大 19″），金属喷漆手柄，保护盖—用于线路和负载

生命周期状态: 活跃

产品概览

Description

1494U 隔离开关（杆或电缆操作），400A Class J 夹，600V，400A 可熔断开关，400A 夹，螺纹杆（最大 19″），金属喷漆手柄，保护盖—用于线路和负载

唯一产品序列号	1494U-J400-CR-LC-M-PC
通用产品代码（UPC）	191326901116
预计交期	40 天
标准保修期	1年查看详情
原产国	墨西哥

海拔高度	2000m (6562′)，符合 IEC 947-1 标准
环境温度	存储温度：−40至+65°C (−40至+149°F)
相对湿度	90% @ 20°C (68°F) 和 50% @ 40°C (104°F)，符合 IEC 947-1 标准

5 级镜头颜色	2000m，符合IEC 947-1标准
LED状态	6000
NEMA 标准	250/600V DC时为400A
保持时间	−40
光斑大小	90% @ 20°C (68°F) 和 50% @ 40°C (104°F)，符合 IEC 947-1 标准
功率损耗	2
各次谐波 (DC-127次)	50Hp @ 250V DC，符合UL和CSA标准
子组	−20
工作范围	200000A @ 600V AC：配备 class J 或 class R 熔断器
工作距离	2200V@1min
效率	−20
最高温度	保护盖
熔断器盒选项	257kW @ 500～600V AC，三相，50Hz
特殊产品功能	刀闸开关型手柄
特殊家族功能	4
瞬态检测	AC 15、DC 13 至 IEC/EN60947-5-1 和 UL 508，5V@1mA（最小值，符合 IEC）
连接类型	开关主体：玻璃纤维增强热固性塑料
闪烁	10A @ 250V AC，0.3A @ 250V DC（符合 NEMA/EEMAC 标准）
间谐波	AC 15、DC 13 至 IEC/EN60947-5-1 和 UL 508，17V@5mA（最小值，符合 IEC
额定输入电流	接线片到端子：175 in⋅lb
额定输出电流	600V @ 400A开关，400A类型J熔断器夹

主电路的电气连接类型	螺钉连接
交换机数量	1
介电强度	2200V@1min
可选电压脱扣	No
带预装电缆	No
开关和熔断器额定值（熔断）	600V @ 400A开关，400A类型J熔断器夹
控制元件类型	长转动手柄
操作手柄类型	刀闸开关型手柄
最大开关频率	4 ops/min
最大额定kW	90kW @ 220～240V AC，三相，50Hz，符合IEC (AC23)
最大额定工作电压Ue AC	600V
最大马力额定值	75Hp @ 200～208V AC，三相，60Hz，符合UL和CSA标准
极数	3
电机驱动（可选）	No
电气互锁额定电流	标准触点 2 NO：10A@250V AC，0.3A@250V DC（符合 NEMA/EEMAC 标准）
短路耐受能力	200000A @ 600V AC，配备 class J 或 class R 熔断器
辅助触点电气额定值	AC 15、DC 13至IEC/EN60947-5-1和UL 508，17V@5mA（IEC最小值）
连续电流额定值	400A
额定永久电流 Iu	400A

机械

可互锁	Yes
工厂选件	螺纹杆（最大19″）
推荐扭矩	开关侧：275 in-lb
机械寿命操作	6000
材料	开关、机构和附件套件：镀锌钢，符合 RoHS 标准的表面处理
版本作为主开关	Yes
防护等级	操作手柄：喷漆Type 1、3R、4、12

结构

宽度	12″
导体规格	单端口铜接线片：4～500MCM @ 铜导体
深度	7.81″
设备结构	内置设备固定内置技术
高度	12.44″

图纸
三维 STEP 模型 (STP)	下载 (ZIP)
二维图纸 (PDF)	下载 (PDF)
产品图纸	图纸 (DWG)

图纸
三维 STEP 模型 (STP) 下载 (ZIP)
二维图纸 (PDF) 下载 (PDF)
产品图纸图纸 (DWG)

点击下方 Download CAD 按钮，查看所有可下载的文件格式。

登录您的罗克韦尔自动化帐户以查看和下载技术图纸.

基本信息	出版
产品简介	--

寻找更多文档？

在技术文档中心查找此产品的技术文档，或搜索我们的文献资料库。

搜索文献资料库

截至 2026-10-13，此产品已获得上述多项认证。此日期前后销售的产品，所获认证可能有所不同。请查阅产品标签，确认具体产品所持有的相关认证。

正在查找认证文件？
请浏览我们内容详尽的资料库，查看该产品及其他产品的认证信息。

检索文献库

法规信息

欧盟进口商地址	Rockwell Automation N.V Pegasus Park De Kleetlaan 12A 1831 Diegem Belgium
欧盟授权代表地址	Rockwell Automation N.V Pegasus Park De Kleetlaan 12A 1831 Diegem Belgium
