从内存卡加载

控制器上电

用户发起的操作

确保控制器具有有效的固件版本。
建立通信路径。
与控制器联机。
确保控制器处于“编程”模式。

在 Controller Organizer 中，双击控制器，打开 Controller Properties 对话框。
单击 Nonvolatile Memory 选项卡。
在 Image in Nonvolatile Memory 下，确认列出的控制器项目的名称是否正确。
小贴士:
如果内存卡上未保存任何项目，则 Nonvolatile Memory 选项卡上的消息指示映像（或项目）不可用。
关于如何修改可从非易失性存储器加载的项目，请参见 Logix 5000 Controllers Nonvolatile Memory Programming Manual（Logix 5000 控制器非易失性存储器编程手册，出版号：1756-PM017）。
在 Nonvolatile Memory 选项卡右侧，单击 Load/Store。
小贴士:
如果 Load/Store 呈灰显（不可用），请确认以下几项：
已指定正确的通信路径且已经和控制器联机。
已安装 SD 卡。
控制器处于“运行”模式。
在 Nonvolatile Memory 选项卡底部，单击 Load。

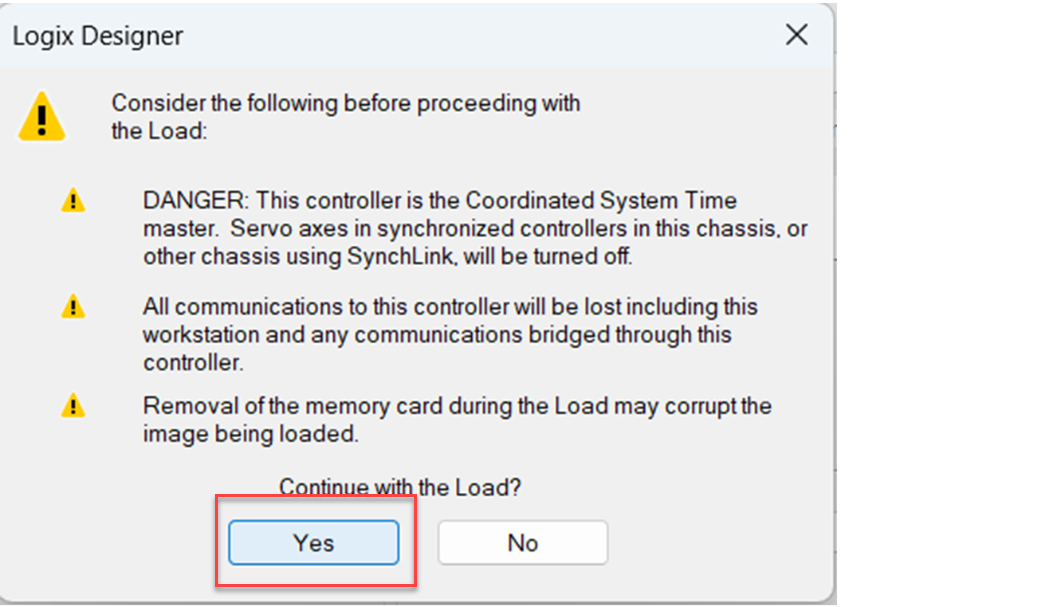

在出现的确认对话框中单击 Yes。

单击 Yes 后，根据控制器状态指示灯的指示，项目被加载至控制器。Logix Designer 应用程序中的对话框指示存储进行中。
