控制器网页
控制器提供的诊断网页可以跟踪控制器性能、网络性能和背板性能。控制器网页是只读的。
重要提示:
在
Studio 5000 Logix Designer®
应用程序版本 33 或更高版本与
中，控制器网页功能默认处于禁用状态。Studio 5000 Logix Designer®

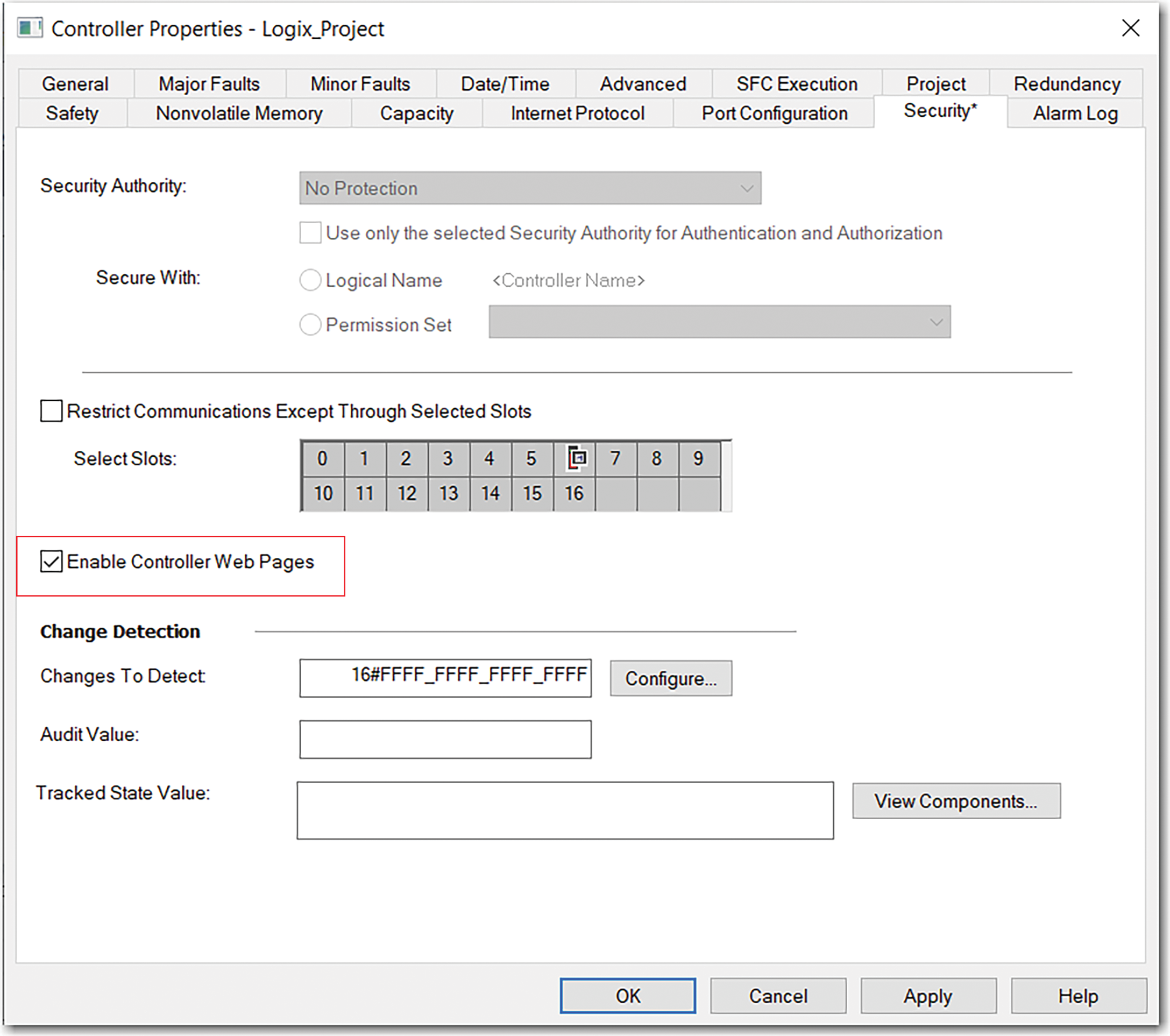

应用程序版本 33 或更高版本- 要启用控制器网页，请选中控制器属性 Security 选项卡上的复选框。
- 对于CIP Security™应用程序，您还可使用FactoryTalk® Policy Manager启用网页。FactoryTalk® Policy Manager覆盖 Controller Properties 复选框。
要访问诊断网页，请按照如下步骤执行。
- 打开 Web 浏览器。
- 在 Address 字段中，键入控制器的 IP 地址并按下 Enter 键。
- 要访问诊断网页，请使用左侧导航栏中的链接。只有打开其中的文件夹，才能访问某些链接。
EtherNet/IP 设置和安全应用可以略微修改网页。通常，网页提供:
- 主页上提供设备信息和控制器状态。
- 故障网页显示控制器上的严重故障和小故障。
- 诊断网页提供控制器的通信和消息数据。
- 任务网页显示控制和通信核心的 CPU 利用率，并总结控制器中运行的任务。
- Browse Chassis 网页可让您查看本地框架中模块的模块信息、背板统计信息和连接统计信息。
