使用基于 Linx 的软件进行控制器诊断

您也可以在基于 Linx 的软件中查看诊断信息。
  1. 从 Communications 菜单中选择 Who Active 或 Network Browser。
  2. 导航至
    EtherNet/IP™
     网络上的控制器。

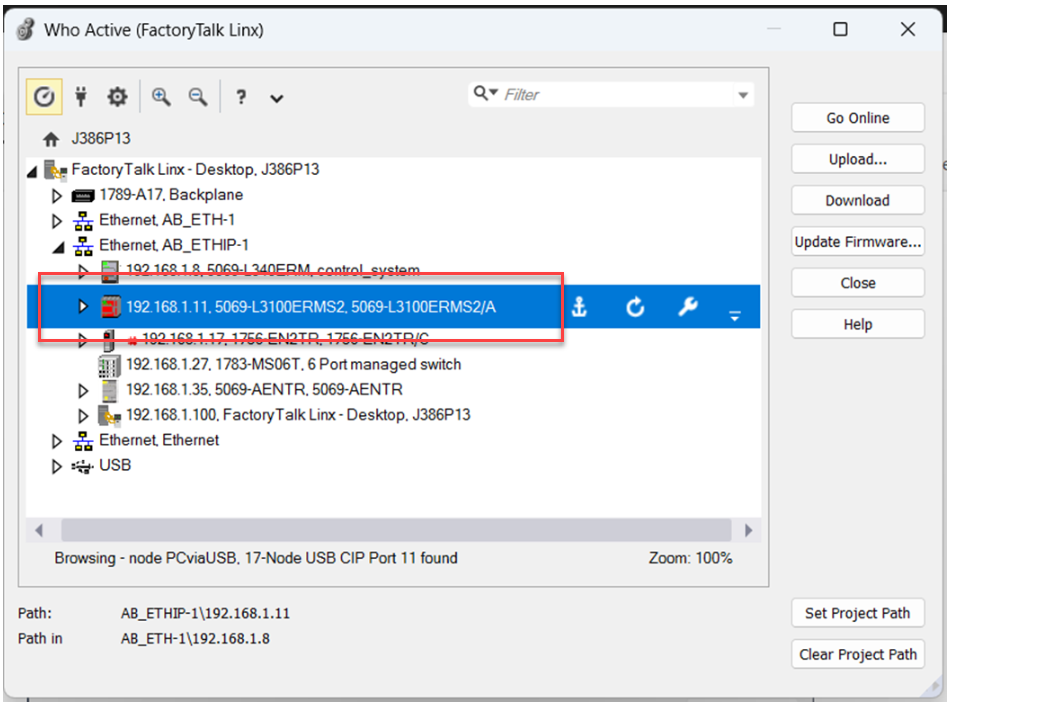

    下图显示了在 Logix Designer 中浏览至 5380 控制器的位置。

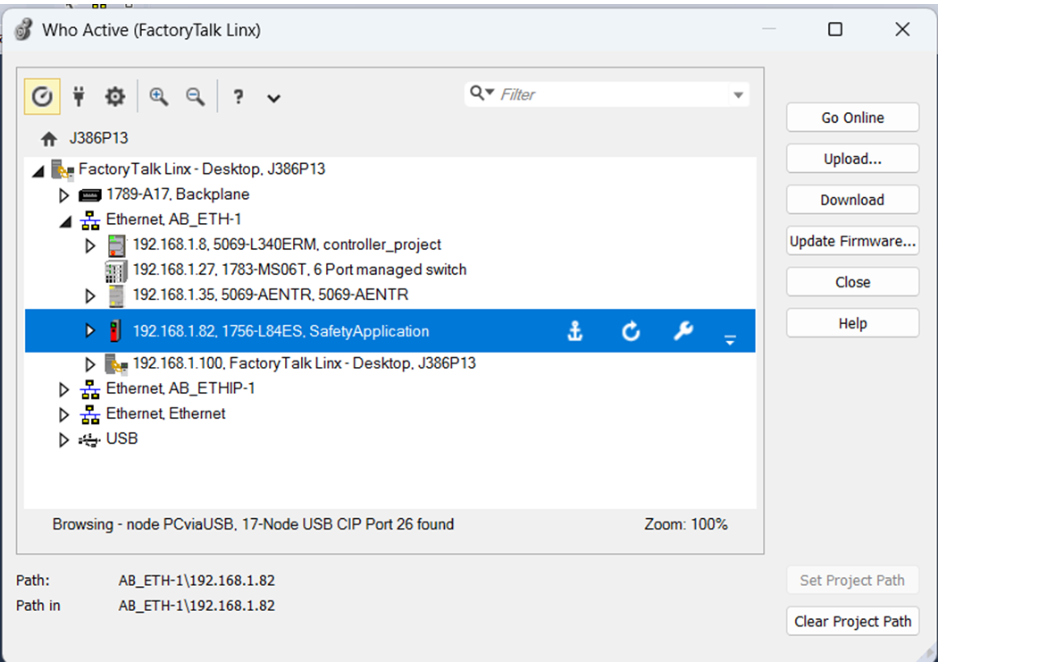

    下图显示了在 Who Active 上浏览至 GuardLogix 5580 控制器的位置。

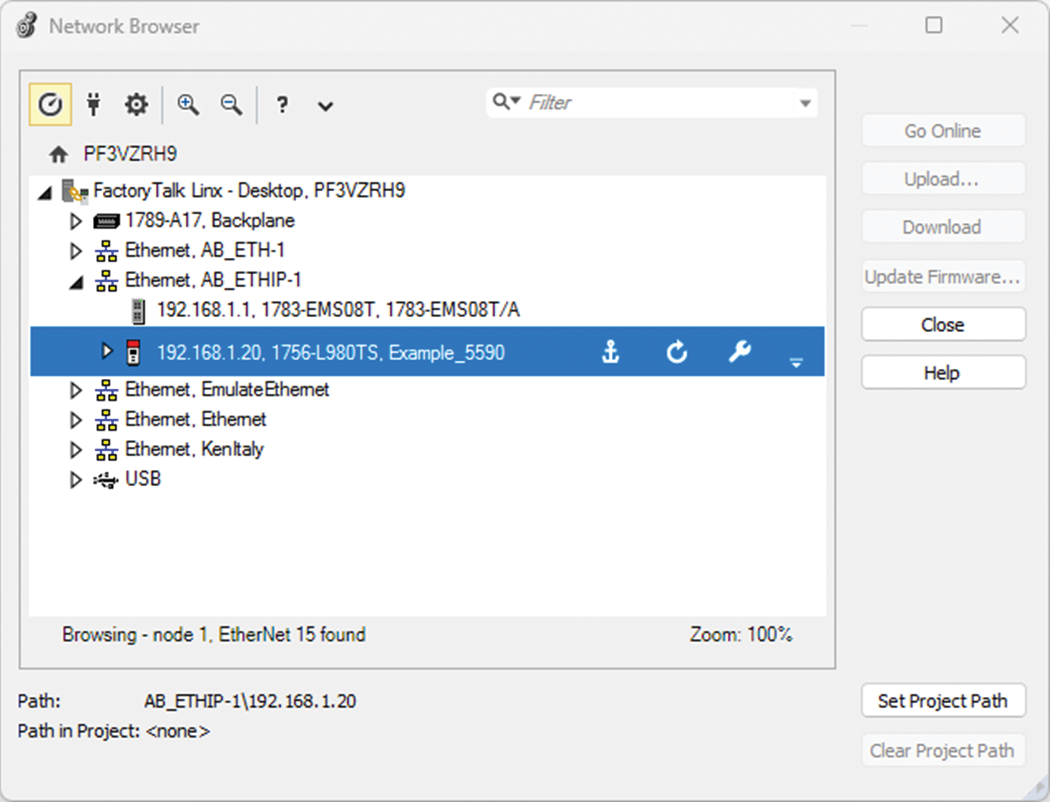

    下图显示了使用 Network Browser 浏览至 ControlLogix 5590 控制器的位置。
  3. 右键单击控制器并选择 Device Statistics。
Statistics 对话框显示各种信息。

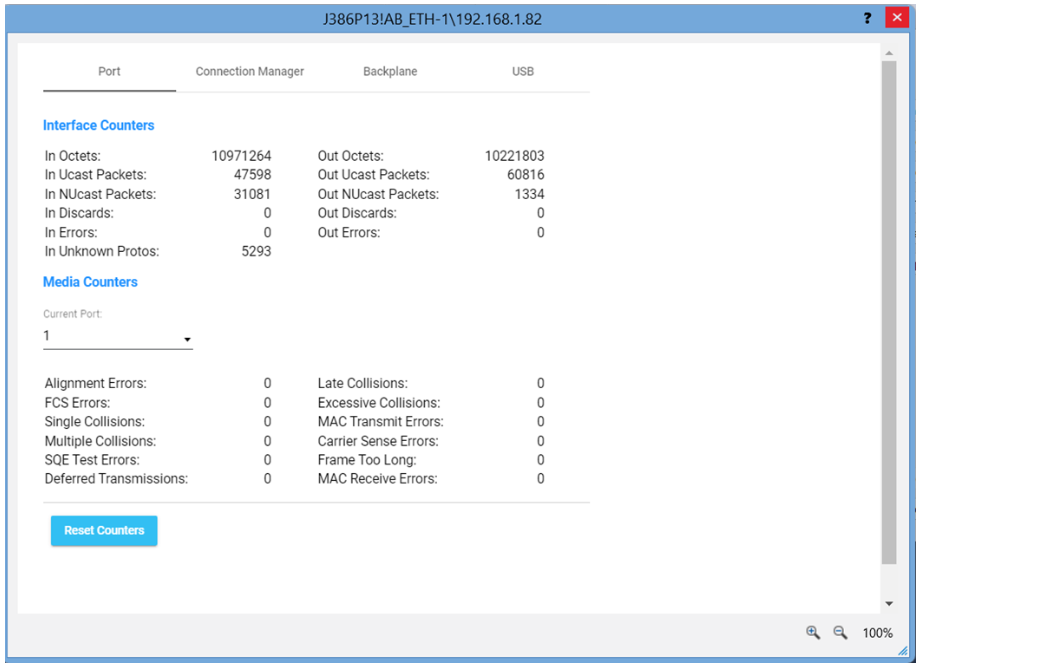

下图显示了 Logix Designer 中的模块统计数据。
