高级时间同步

Advanced Time Sync（高级时间同步）对话框显示与

CIP Sync™

时间同步相关的信息。只有当项目在线并且在 Date/Time 选项卡上启用了 Time Synchronization 时，才会显示该信息。

重要提示: 精密时间协议 (PTP) 软件

必须限制对控制系统网络中管理 PTP 软件的访问权限，仅允许接受过工业控制系统时间（含 PTP）管理培训的用户使用。这包括罗克韦尔自动化提供的 PTP 更新工具，或其他公开可用的PTP管理软件。控制系统运行时不正确的更新可能会中断控制系统的运行（包括严重故障和一些设备脱机）。

在控制器上禁用 PTP 时，为了让控制器有时间处理禁用，请在设置控制器中的 WallClockTime (WCT) 之前使用两秒延迟。否则，存在主时钟覆盖 WCT 的风险。

在 Date/Time 选项卡上单击 Advanced 按钮。

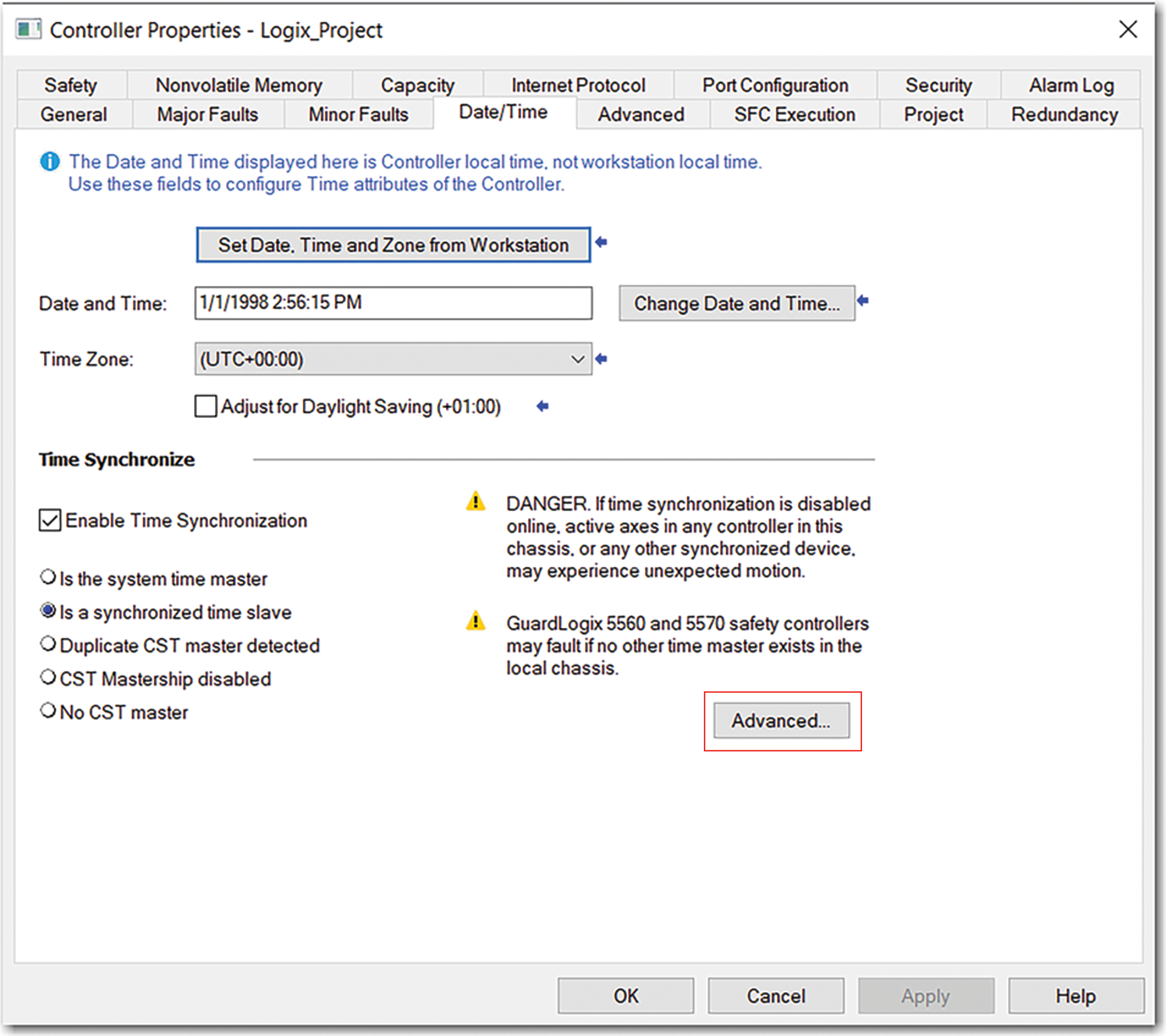

下图显示了 Controller Properties Date/Time 选项卡中的 Advanced 按钮的位置。 — 控制器属性日期/时间选项卡

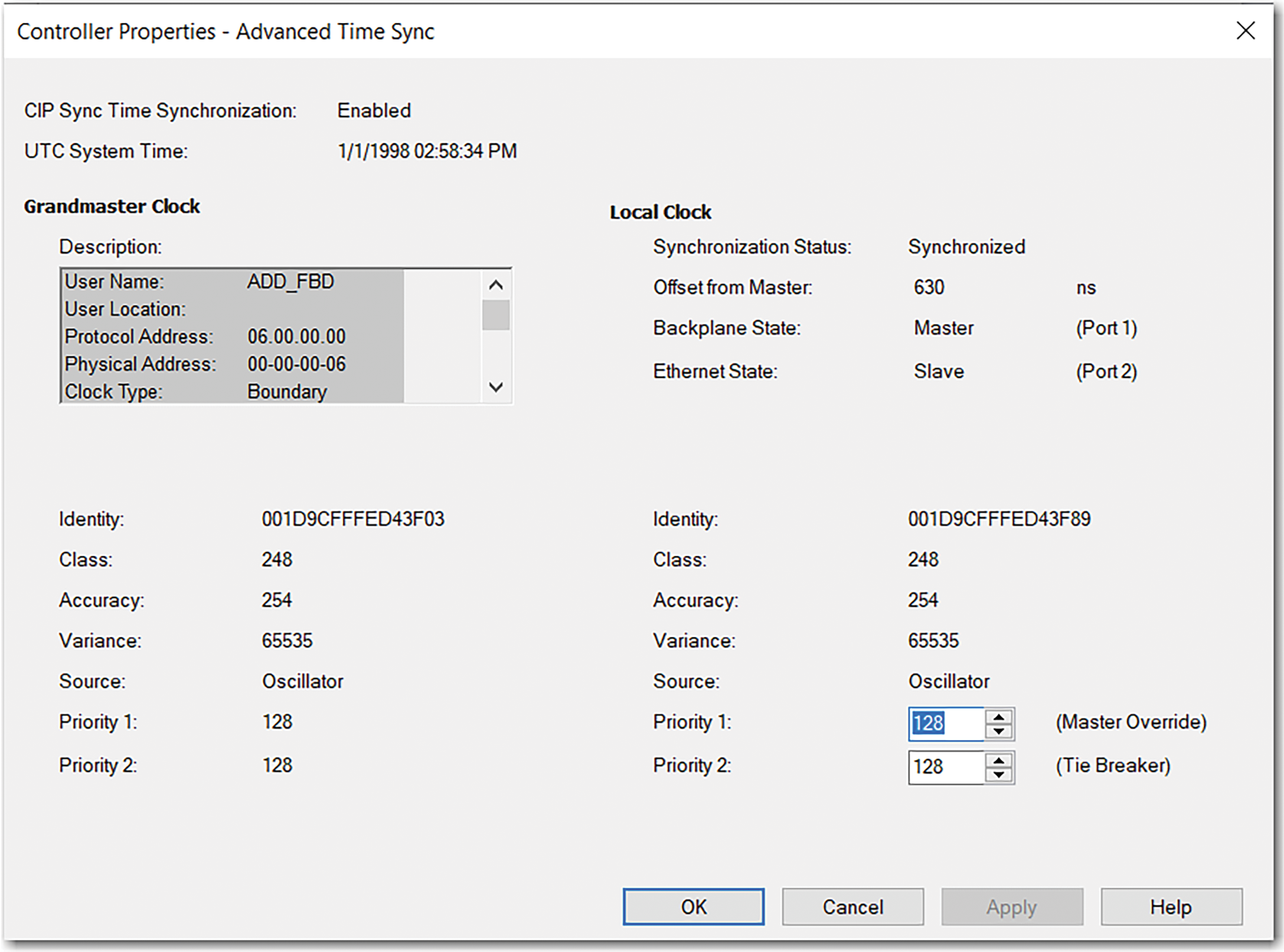

Advanced Time Sync 对话框随即打开。

Advanced Time Sync 参数
主时钟
Description	显示主时钟信息。主设备的供应商控制此信息。指定以下信息： User Name User Location Protocol Address Physical Address Clock Type Manufacturer Name Model Serial Number Hardware Revision Firmware Revision Software Revision Profile Identity Physical Protocol Network Protocol Port Number 使用垂直滚动条查看数据。
Identity	显示主时钟的唯一标识符。格式取决于网络协议。以太网将 MAC 地址编码到标识符中。
Class	显示主时钟质量的度量。0 表示杰出时钟质量，设置范围为 0...255。
Accuracy	表示主时钟相对于 PTP 时期的预期绝对精度。精度指定为从 25 纳秒开始并以大于 10 秒或未知时间结束的分度标尺。精度值越低，时钟越好。
Variance	显示主时钟的固有稳定性属性的度量。该值以偏移缩放的对数单位表示。方差越低，时钟越好。
Source	显示主时钟的时间源。可用值包括： Atomic Clock GPS Radio PTP NTP HAND set Other Oscillator
Priority 1 / Priority 2	显示主时钟与系统中其它时钟的相对优先级。优先级值的范围为 0...255。最高优先级为 0。两个设置的默认值为 128。
Local Clock
Synchronization Status	显示本地时钟是否与主参考时钟同步或不同步。如果时钟有一个端口处于从状态并且正在从主站接收更新，则该时钟被同步。
Offset to Master	显示本地时钟和主时钟之间的偏差量（以纳秒为单位）。
Backplane State	显示背板当前状态。可用值包括：Initializing、Faulty、Disabled、Listening、PreMaster、Master、Passive、Uncalibration、Slave 或 None。
Ethernet State	显示以太网端口状态。可用值包括：Initializing、Faulty、Disabled、Listening、PreMaster、Master、Passive、Uncalibration、Slave 或 None。
Identity	显示本地时钟的唯一标识符。格式取决于网络协议。以太网将 MAC 地址编码到标识符中。
Class	显示本地时钟质量的评估级别。0 表示优秀时钟质量，设置范围为 0...255。
Accuracy	指示本地时钟相对于 PTP 时期的预期绝对精度。精度指定为从 25 纳秒开始并以大于 10 秒或未知时间结束的分度标尺。精度值越低，时钟越好。
Variance	显示本地时钟的固有稳定性属性的度量。该值以偏移缩放的对数单位表示。方差越低，时钟越好。
Source	显示本地时钟的时间源。可用值包括： Atomic Clock GPS Terrestrial Radio PTP NTP HAND set Other Oscillator
