查看安全签名元素
您可以在以下多个位置查看安全签名元素：
- Quick View 窗格
- 安全签名报告
- 比较工具
Quick View 窗格
在控制器项目管理器中选择安全元素时，如安全程序，其签名将显示在 Quick View 窗格中。在生成安全签名之前，Quick View 窗格中的 Safety ID 和 Safety Updated 字段将显示 <none>。
小贴士:
要显示安全签名 ID 的所有 64 个字符，请悬停在 Quick View 窗格中的 ID 上方。从提示工具条中，可以复制签名 ID。
安全签名生成前 | 安全签名生成后 |
|---|---|
 |  |
安全签名报告

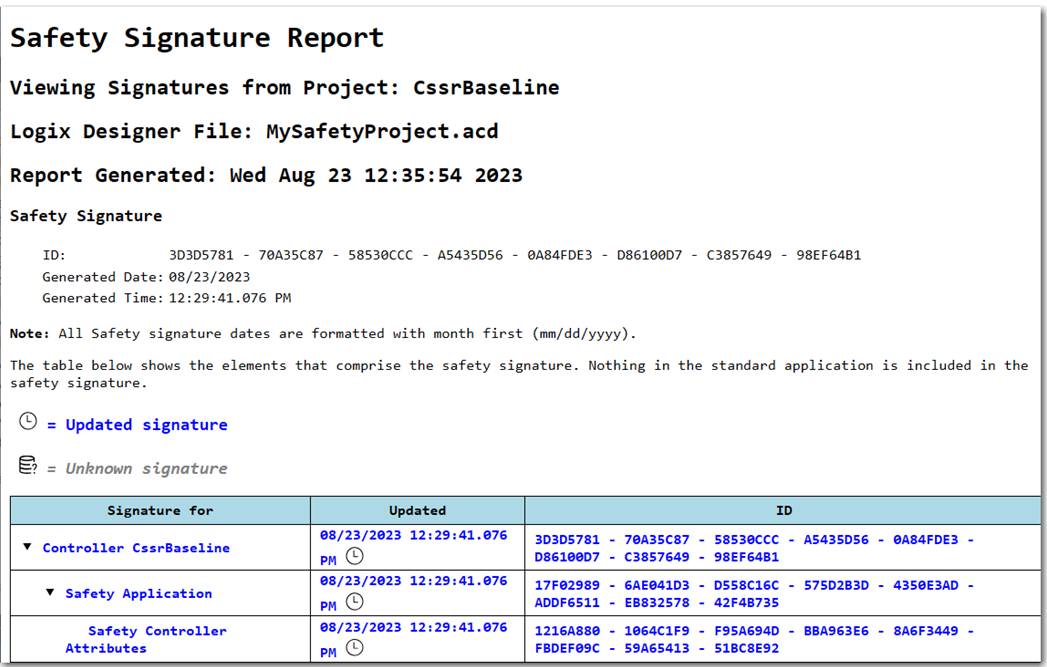

安全签名报告包括控制器项目的所有安全签名元素。要在 Logix Designer 应用程序中查看报告，请选择 Tools > Safety > Generate Signature Report。报告将在 Web 浏览器中打开，显示以下内容：
- 安全签名显示在报告标题中
- 安全签名元素显示在报告表中。
- 元素的签名状态由其颜色、提示工具条和图标指示。
安全签名报告
Logix Designer 比较工具

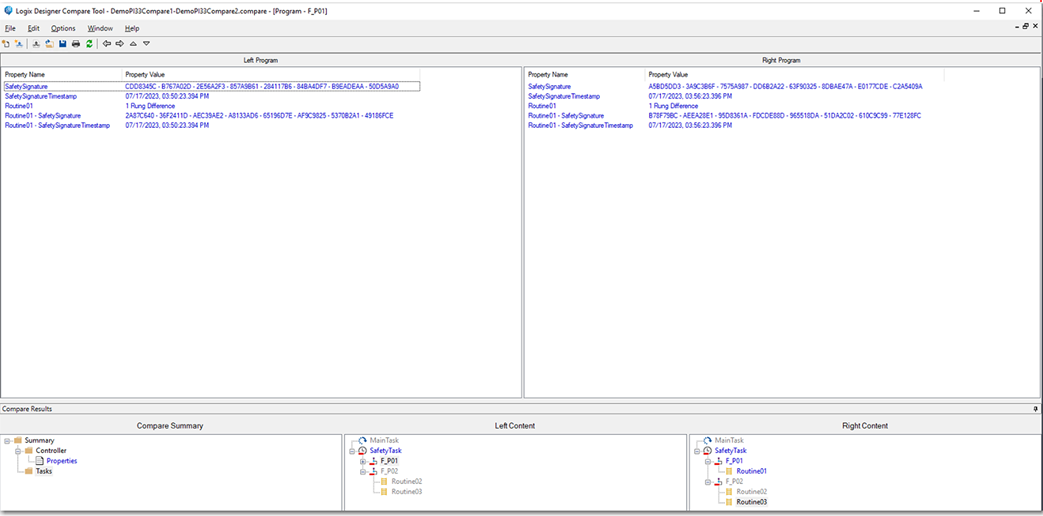

Logix Designer 比较工具可以比较两个控制器项目的安全签名元素。下图比较了两个安全例程元素。
Logix Designer 比较工具
