EtherNet/IP 网络上的节点
配置控制系统时，必须考虑项目 I/O 配置树所包括的
EtherNet/IP™

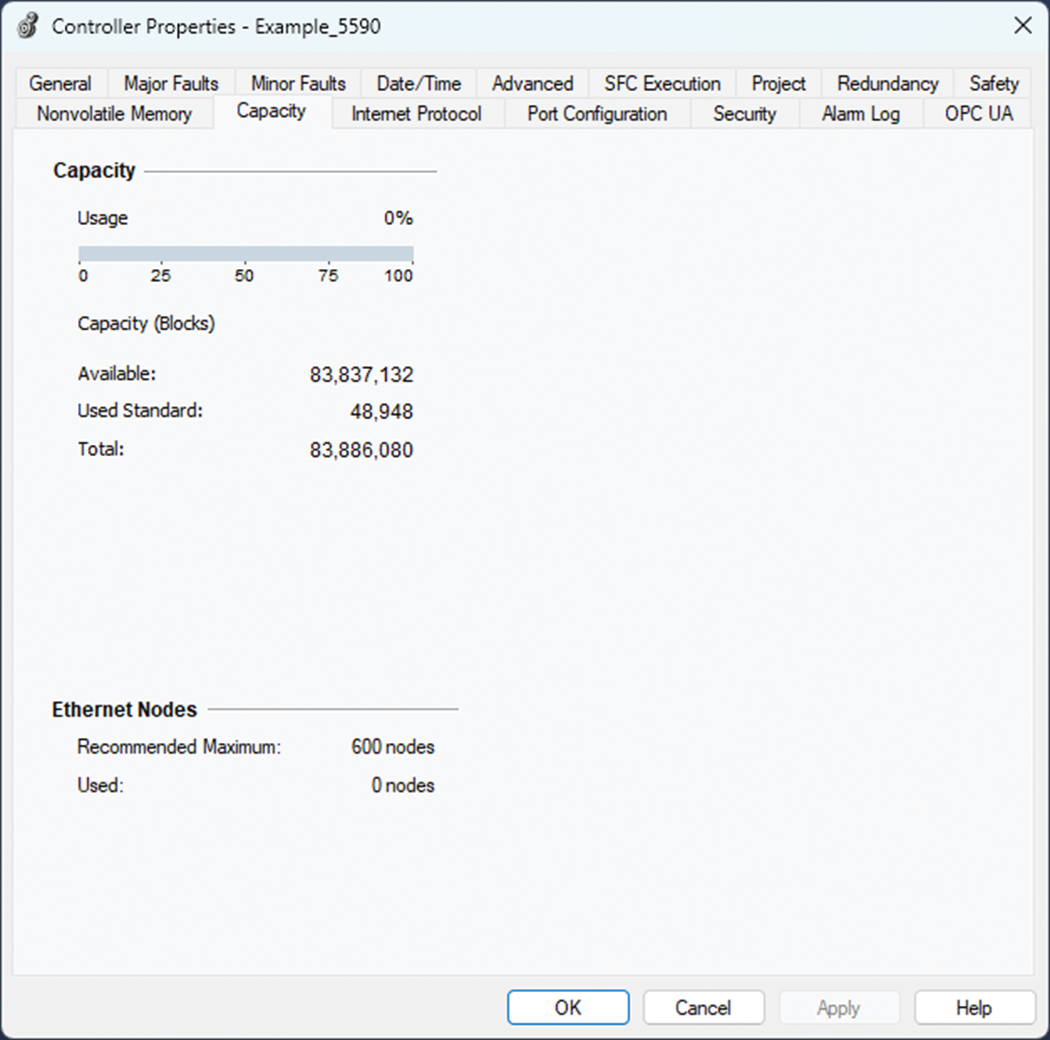

节点数量。以太网节点的最大数量
包含在节点计数中的设备
添加到 I/O 配置部分的任何
EtherNet/IP™
设备都计入控制器节点限制中。以下是必须计数的设备示例：- 远程通信适配器
- 远程控制器
- 带嵌入式 EtherNet/IP 端口的设备
- 添加在本地框架中通信模块下的 I/O 树中的EtherNet/IP™设备，即使该本地机架内的通信模块本身不计为一个节点。
- 添加到 I/O 树的 HMI 设备
- 直接连接到EtherNet/IP™网络的第三方设备
不包含在节点计数中的设备
一些以太网设备虽然处在
EtherNet/IP™
网络中，但未被添加到项目的 I/O 配置部分，因此在考虑控制器的 EtherNet/IP™
节点限制时，不将这些设备计入。以下设备未添加到项目的 I/O 配置部分，因此不计入节点总数中：
- 计算机
- 本地框架中的通信模块
- 未添加到 I/O 配置部分的 HMI
- 作为 MSG 指令目标的设备
- 控制器通过套接字接口与之通信的标准以太网设备

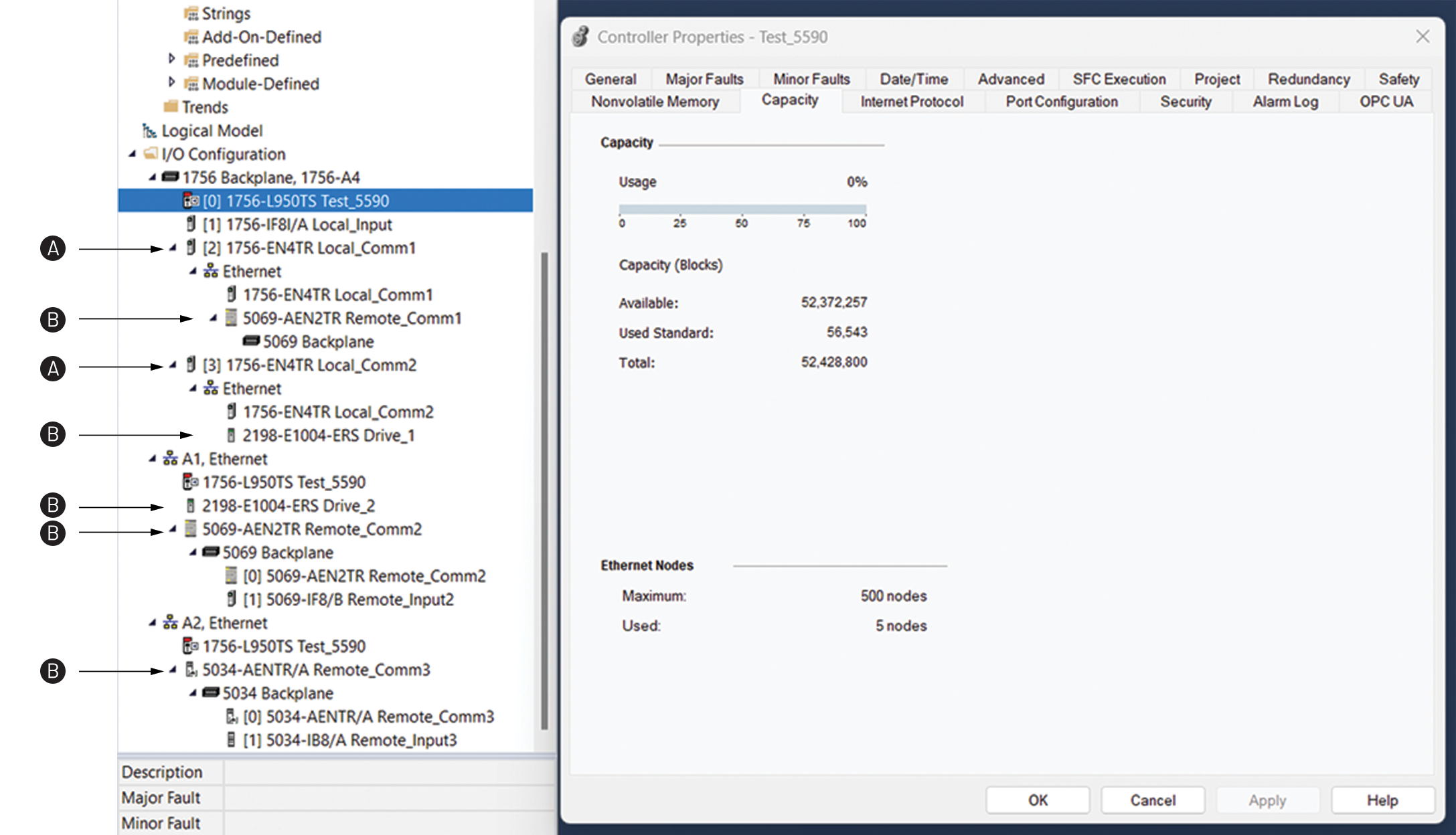

以下示例显示了 I/O 树中的五个节点。
以太网节点示例
条目 | 说明 |
|---|---|
A | 非节点。模块在本地框架中。 |
B | 节点 |
