通过 CIP 通用 MSG 指令管理控制器网页
使用
Studio 5000 Logix Designer®
应用程序时，可使用 CIP 通用 MSG 来禁用或启用控制器网页。通过 CIP 通用 MSG 指令禁用控制器网页
重要提示:
如果您使用
FactoryTalk® Policy Manager
禁用 CIP Security™
应用程序中的网页，则 CIP™
通用自发消息将会覆盖 FactoryTalk® Policy Manager
设置。- 将 MSG 指令添加到程序中。重要提示:如果控制器开关处于运行模式或FactoryTalk® Security设置禁止该编辑选项，则无法将 MSG 指令添加到程序中。

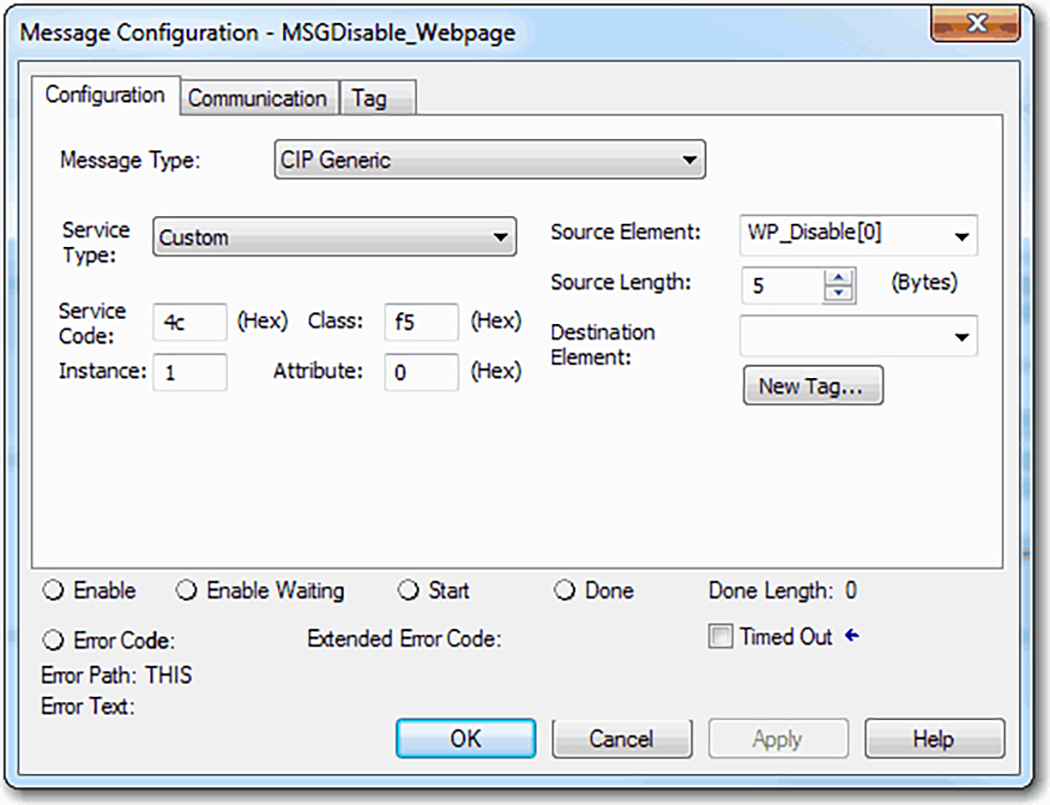

- 如下表所述，配置 Message Configuration 对话框中的 Configuration 表：

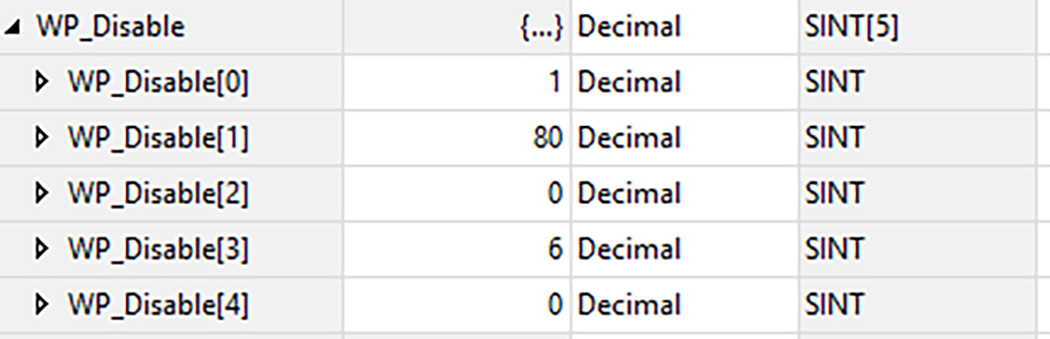

禁用网页字段说明消息类型CIP 通用服务类型自定义服务代码4c实例11 表示线性/DLR 模式2 表示双 IP 模式1 表示线性/DLR 模式2 表示双 IP 模式类别f5属性0源元素SINT[5] 数据类型的控制器标签。在该示例中，控制器标签名为 WP_Disable，且必须和下图相匹配。

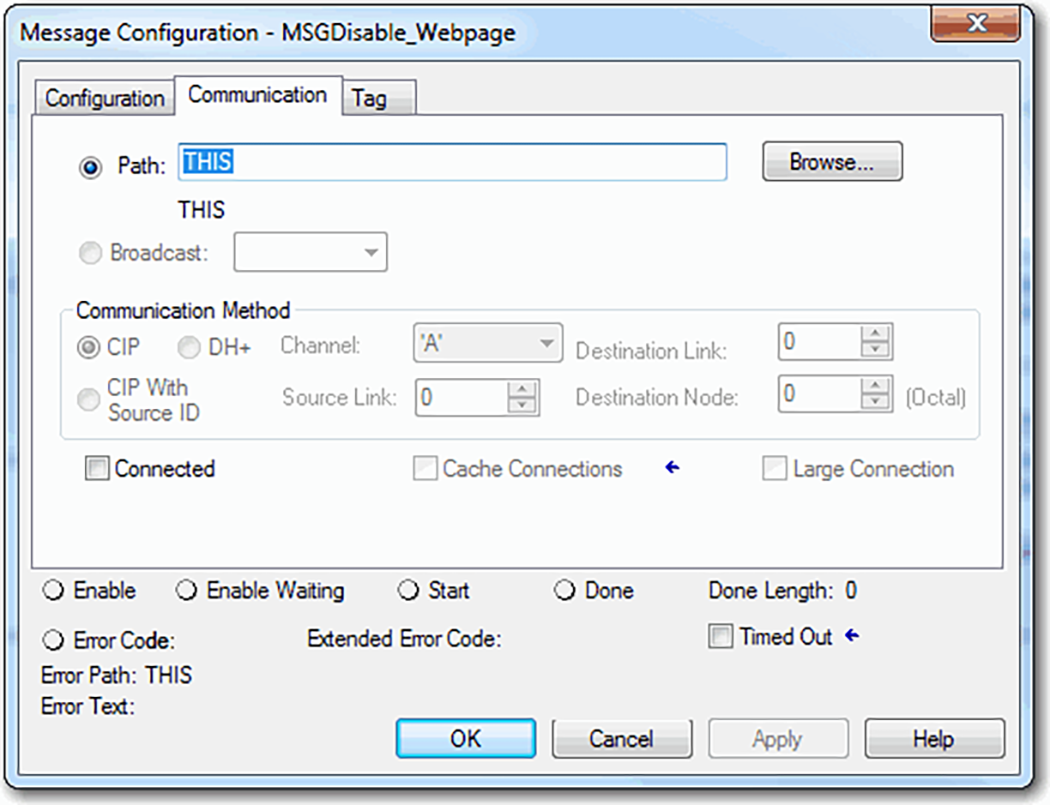

重要信息：Logix Designer 应用程序项目中的 Source Element 标签必须与图中所示的值匹配。如果使用的值与所示的值不匹配，则不会禁用控制器网页。源长度5 - 配置 Communication 选项卡以使用 THIS 路径。重要提示:指向 THIS 的消息必须为未连接消息。
通过 CIP 通用 MSG 指令启用控制器网页
- 将 MSG 指令添加到程序中。重要提示:如果控制器开关处于运行模式或FactoryTalk® Security设置禁止该编辑选项，则无法将 MSG 指令添加到程序中。

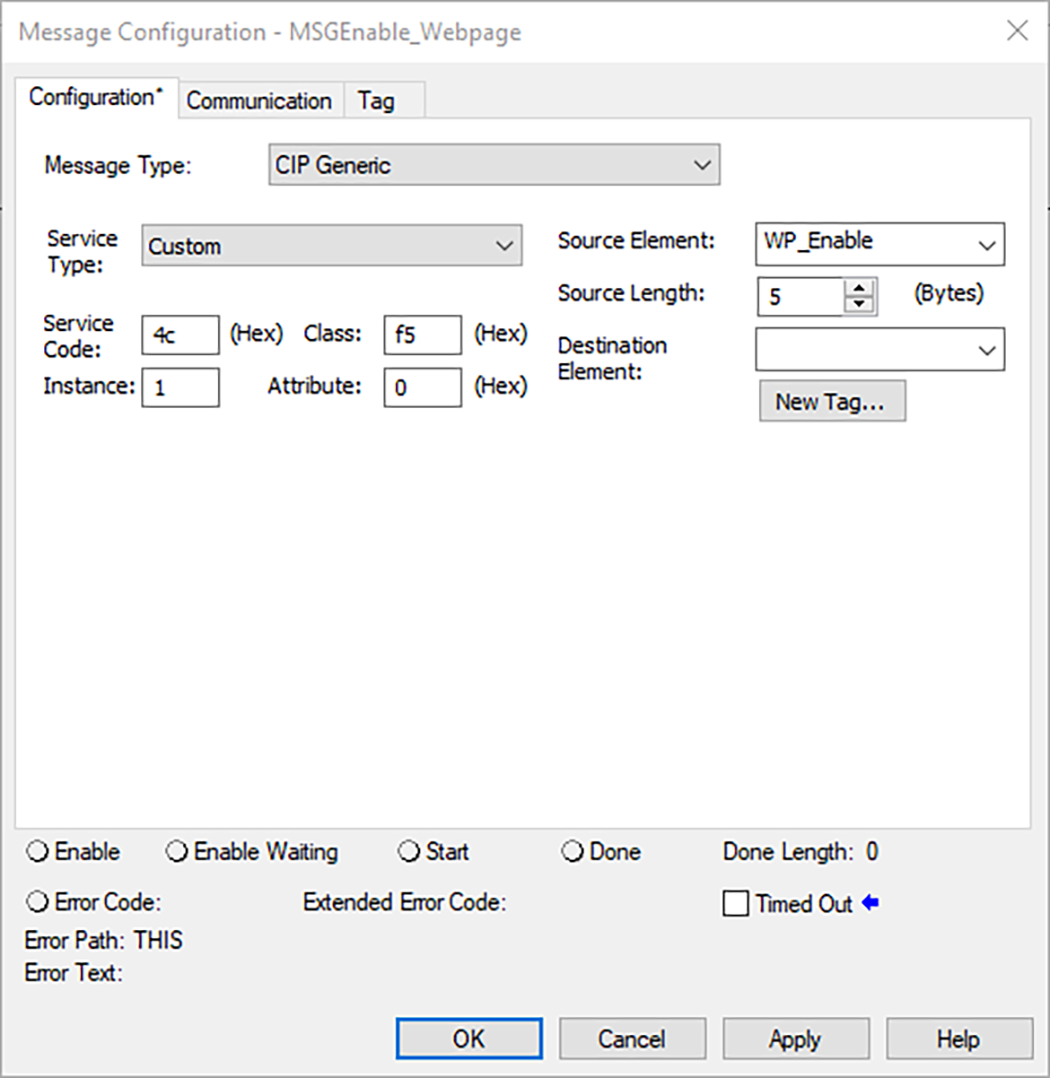

- 如下表所述，配置 Message Configuration 对话框中的 Configuration 表：

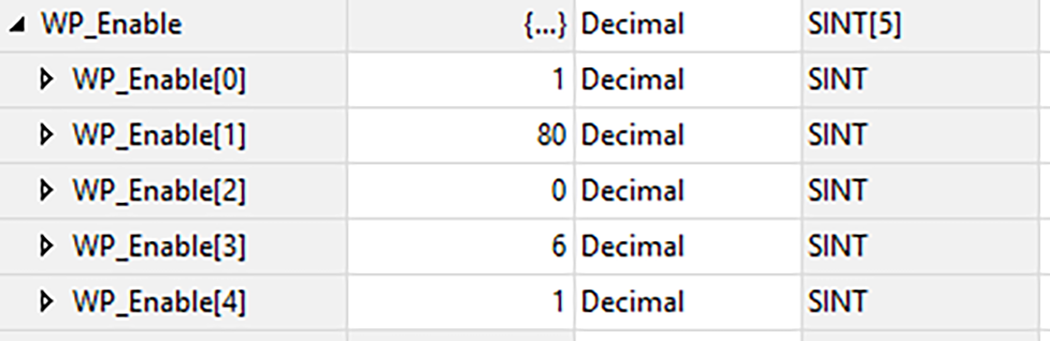

启用网页字段说明消息类型CIP 通用服务类型自定义服务代码4c实例11 表示线性/DLR 模式2 表示双 IP 模式1 表示线性/DLR 模式2 表示双 IP 模式类别f5属性0源元素SINT[5] 数据类型的控制器标签。在该示例中，控制器标签名为 WP_Enable，且必须和下图相匹配。

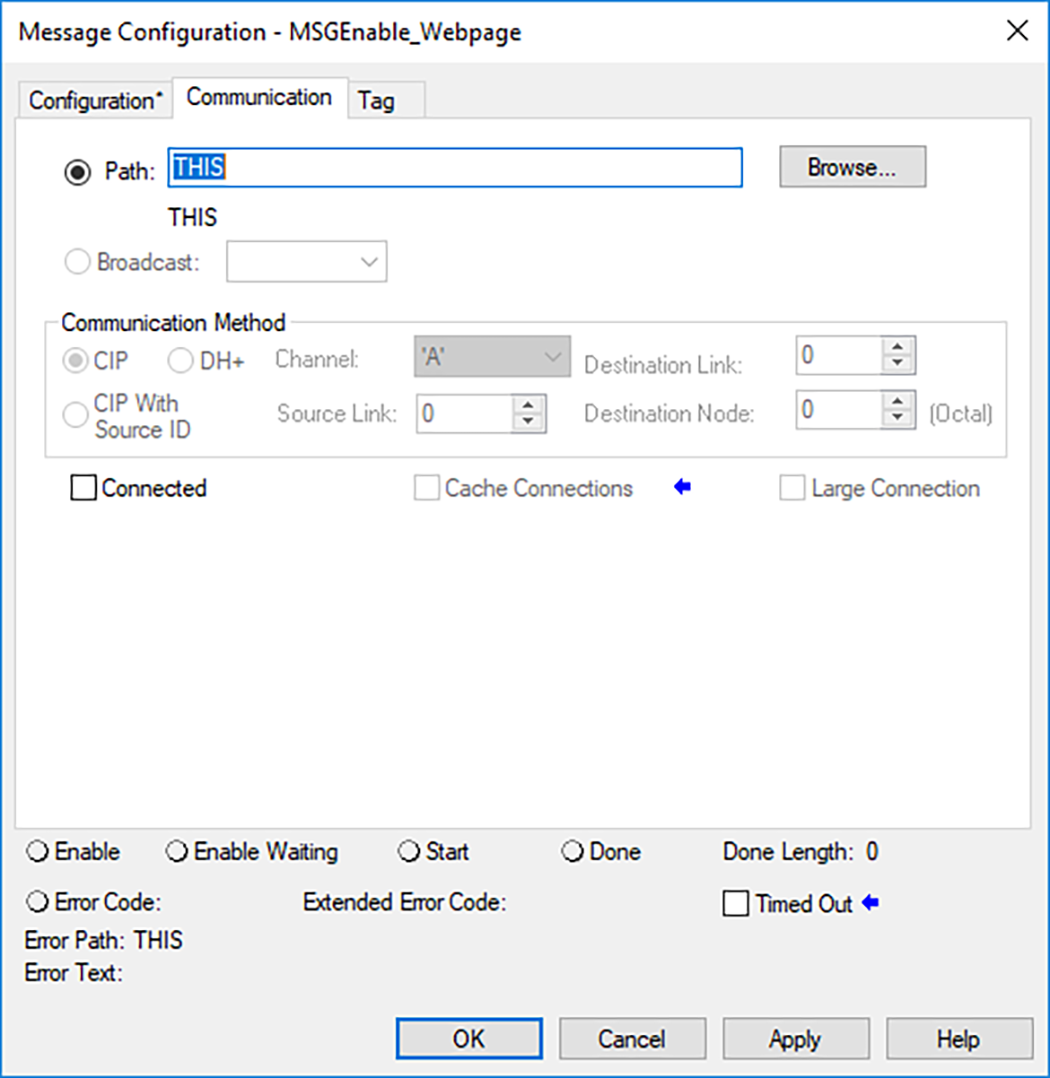

重要信息：Logix Designer 应用程序项目中的 Source Element 标签必须与图中所示的值匹配。如果使用的值与所示的值不匹配，则不会启用控制器网页。源长度5 - 在 Communication 选项卡上，配置至 THIS 的路径。重要提示:指向 THIS 的消息必须为未连接消息。
