通过 CIP 通用 MSG 指令禁用 CIP 安全端口
要通过
CIP™
通用 MSG 指令禁用 CIP Security™
端口，请完成以下操作。
重要提示:
此程序禁用
CIP Security™
端口。要重新启用端口，您必须使用控制器复位按钮执行 2 级复位，将控制器恢复到出厂默认值。有关详细信息，请参见 2 级复位。您无法使用该 MSG 指令禁用另一控制器上的
CIP Security™

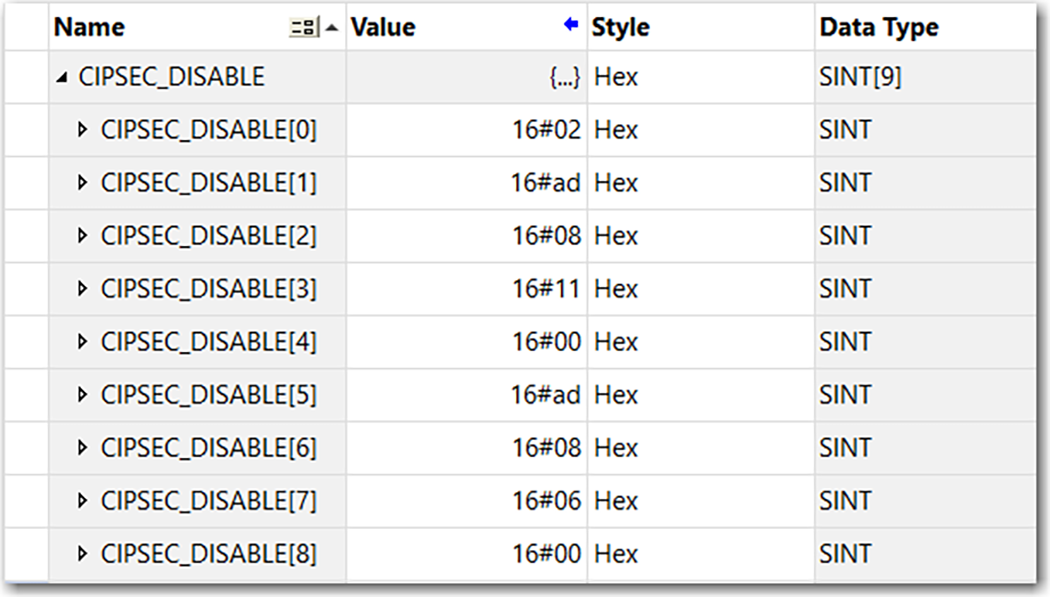

端口。该消息仅需执行一次，无需在每次程序扫描时都执行。- 创建一个具有 SINT[9] 数据类型的控制器标签。在本例中，控制器标签名为 CIPSEC_DISABLE,且必须与下图保持一致。
启用 MSG 指令前，需考虑以下几点：- 元素 CIPSEC_DISABLE[4] 负责禁用 UDP 端口 2221 和EtherNet/IP™over DTLS，传输类 0/1。
- 元素 CIPSEC_DISABLE[8] 负责禁用 TCP 端口 2221 和EtherNet/IP™over TLS、UCMM，传输类 3。
- 要禁用控制器 CIP Security 端口，Source Element CIPSEC_DISABLE 的 SINT 数组中的元素 CIPSEC_DISABLE[4] 和 CIPSEC_DISABLE[8] 必须为 0。
- 将 MSG 指令添加到程序中。重要提示:如果控制器开关处于运行模式或FactoryTalk® Security设置禁止该编辑选项，则无法将 MSG 指令添加到程序中。

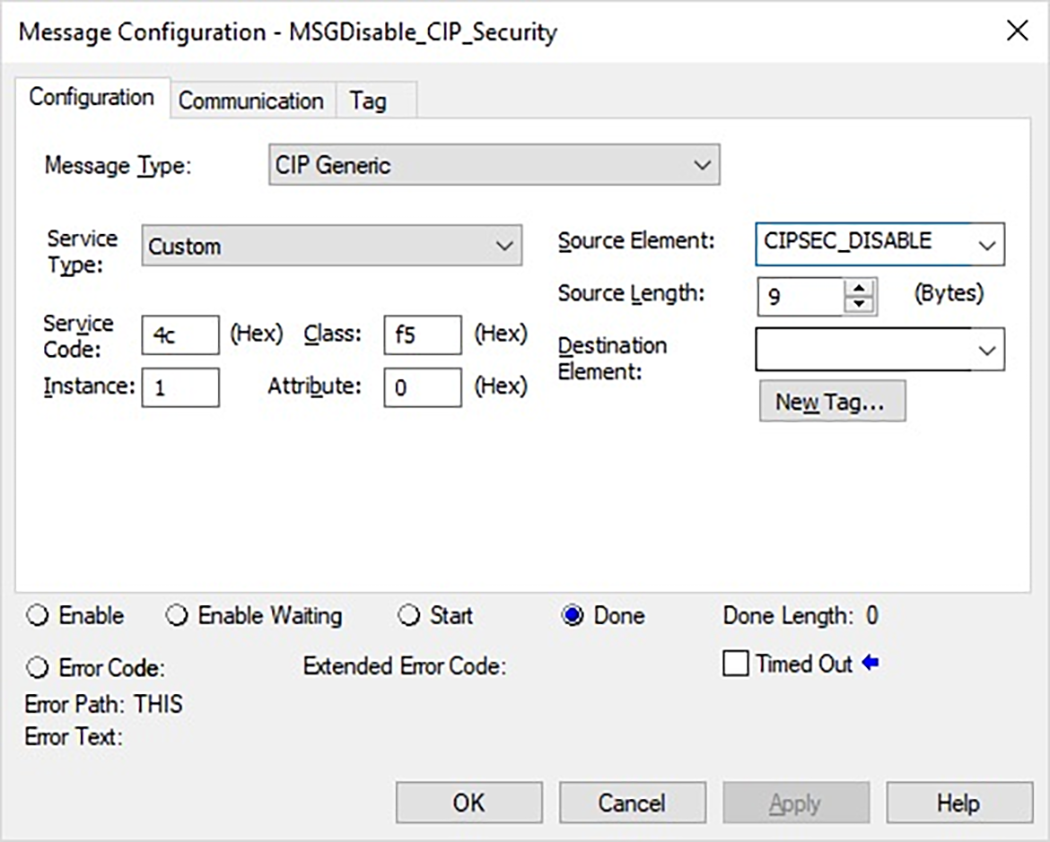

- 如下表所述，配置 Message Configuration 对话框中的 Configuration 标签。

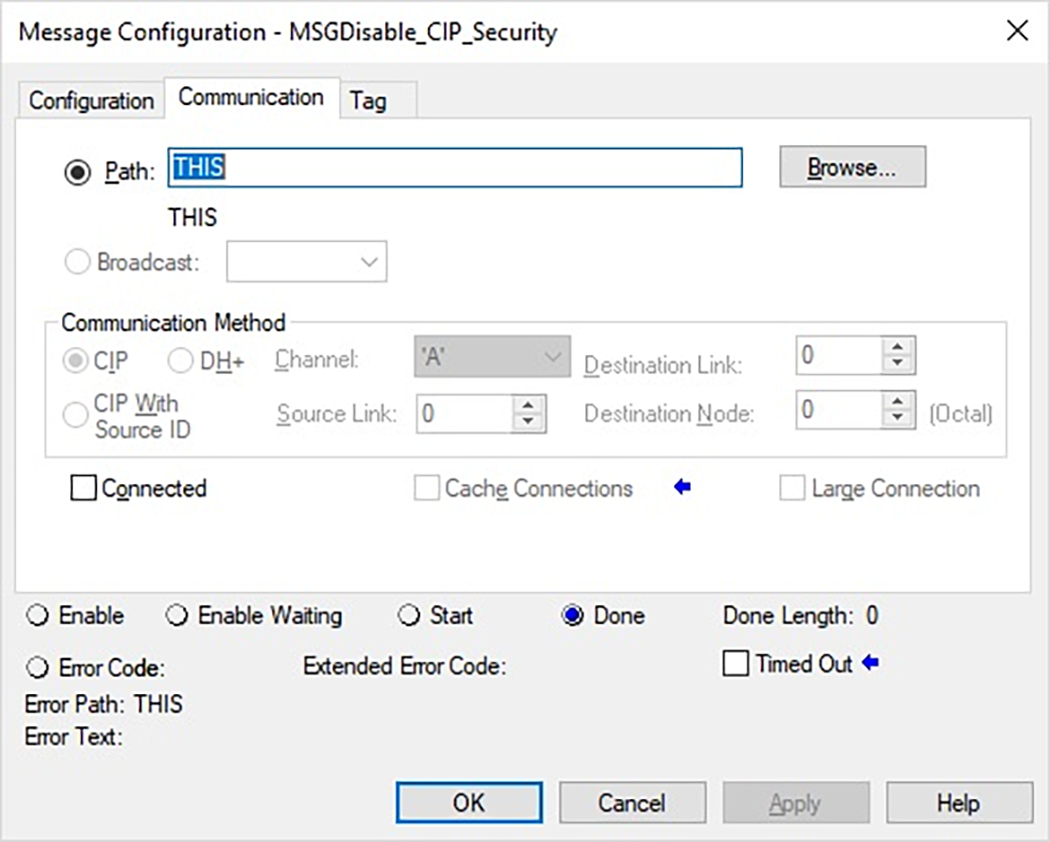

禁用 CIP 安全端口字段说明消息类型CIP 通用服务类型自定义服务代码4c实例1类别f5属性0源元素SINT[9] 数据类型的控制器标签。这是您先前创建的控制器标签。源长度9 - 配置 Communication 选项卡以使用 THIS 路径。重要提示:指向 THIS 的消息必须为未连接消息。
- 在控制器上循环上电，使配置生效。
