ControlLogix 5590 安全数据
以下示例显示适用于
ControlLogix®
5590 1oo1 SIL 2 安全系统的按需危险故障概率 (PFD) 和每小时危险故障概率 (PFH) 值。以下示例显示适用于
ControlLogix®
5590 1oo1 SIL 2 安全系统或 1oo2 SIL 3 安全系统的按需危险故障概率 (PFD) 和每小时危险故障概率 (PFH) 值。- 1oo1 是单通道系统。
- 1oo2 是双通道系统。
使用寿命
ControlLogix®
5590 控制器的使用寿命为 20 年。Safety Data
有关安全 I/O 设备的安全数据，包括 PFD 和 PFH 值，请参见其他资源中列出的这些产品的手册。
产品失效率
下表中的数据适用于长达 20 年（含）的任务时间。任务时间 (MT) 是指设备在需要更换前保持规定的 PFD、PFH 和 λ 额定值的时长。
检测到的故障指通过诊断测试、验证测试、操作员干预或正常操作所检测出的故障。
属性 | ControlLogix® 5590 启用安全功能的控制器 | ControlLogix® 5590 启用安全功能的控制器和安全协处理器 |
|---|---|---|
硬件容错 (HFT) 硬件容错为 n ，即当发生 n +1 个故障时，可能导致安全功能失效。HFT 为 1 表示在安全功能丧失之前需要发生 2 个故障。 | 0 | 1 |
无部件失效/未检测到影响的故障率 (λ NPED ) [hr] | 3.59E-06 | 6.26E-06 |
安全失效率 (λ S ) [失效数/hr] | 7.33E-07 | 1.47E-06 |
危险失效率 (λ D ) [失效数/hr] | 7.34E-07 | 1.47E-06 |
检测到危险失效率 (λ DD ) [失效数/hr] | 7.26E-07 | 1.45E-06 |
未检测到危险失效率 (λ DU ) [失效数/hr] | 7.67E-09 | 1.53E-08 |
自动诊断测试间隔 (λ D ) [hr] | < 安全响应时间 (SRT) | < 安全响应时间 (SRT) |
使用寿命 [年] | 20 | 20 |
系统能力 (SC) 系统功能在 IEC 61508-4 中定义为系统安全完整性符合指定 SIL 等级要求的置信度 | 3 | 3 |
提醒事项:
- ControlLogix®5590 启用安全功能的控制器的数值为产品失效率，在可靠性框图 (RBD) 中以块形式表示该产品时使用。
- ControlLogix®5590 启用安全功能的控制器失效率在高达 70 °C (158 °F) 的环境温度和高达 2000 m (6561.7 ft) 的海拔高度内均有效。请参见出版号 1756-TD001 和 1756-IN900。
- 上表中的 HFT 值是产品内部 HFT。
属性 | ControlLogix® 5590 启用安全功能的控制器 | ControlLogix® 5590 启用安全功能的控制器和安全协处理器 |
|---|---|---|
PFD ave （任务时间 20 年） | 6.72E-04 | 1.40E-05 |
PFH | 7.67E-09 | 1.63E-10 |
安全扭矩范围 | 5.04E-06 | 9.18E-06 |
MTTF d [年] | 155.60 | 77.80 |

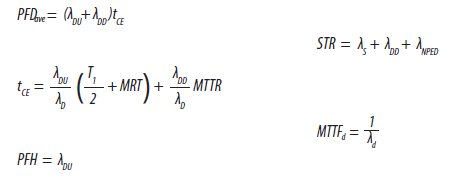

安全计算假设：
- 组件失效率在产品生命周期范围内保持不变。
- 所有检测到的失效（安全和危险）都会导致进入安全状态 (MRT=0)。
- 在指定的使用寿命（20 年）内，无需进行验证测试。
