布线图 - 1797-IBN16

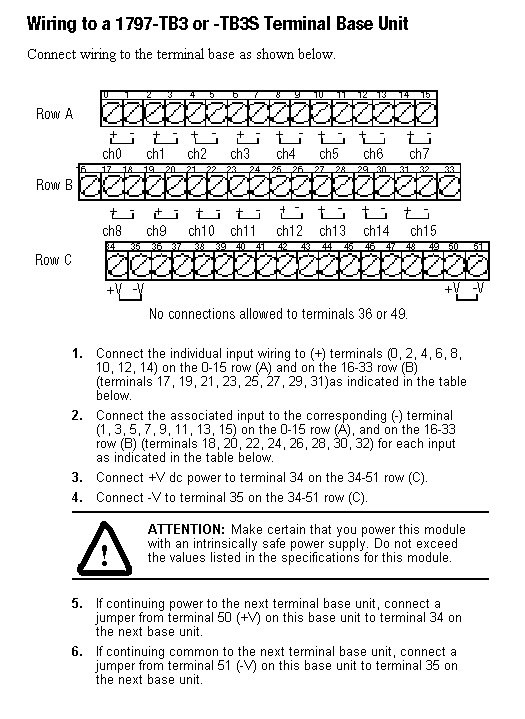

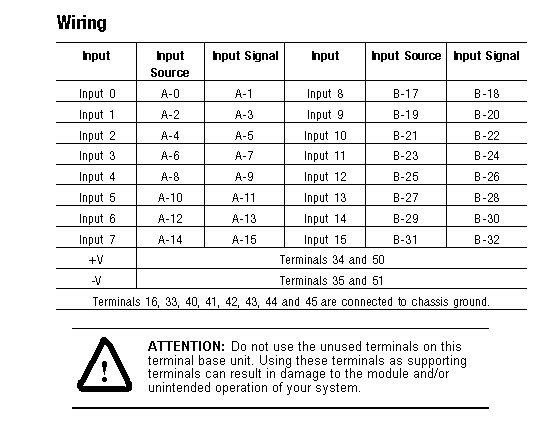

1797-IBN16 使用 1797-TB3 或 1797-TB3S 终端基座。下图显示了终端基座布线。
输入

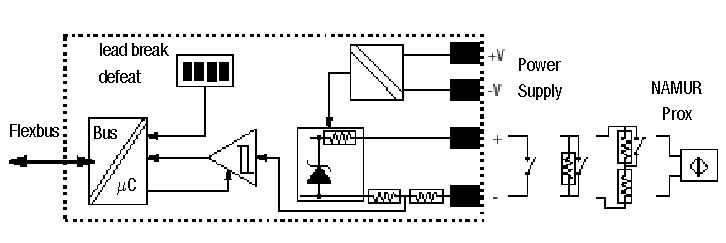

每个输入都既可以从 NAMUR 传感器操作也可以从机械触点（如果使用机械输入）操作。不要将任何非线性安全信号施加于此模块 (Module)。
当使用符合 EN50020 的非线性安全电子仪器时，必须遵循欧洲共同市场指引和规章。
此模块 (Module) 中的通道以电子方式相互连接，并且有公共正线路。
重要提示:
当将若干条线互连时，您必须考虑总累积功率并检查内在安全性。
