Studio 5000 Logix Designer 联机帮助

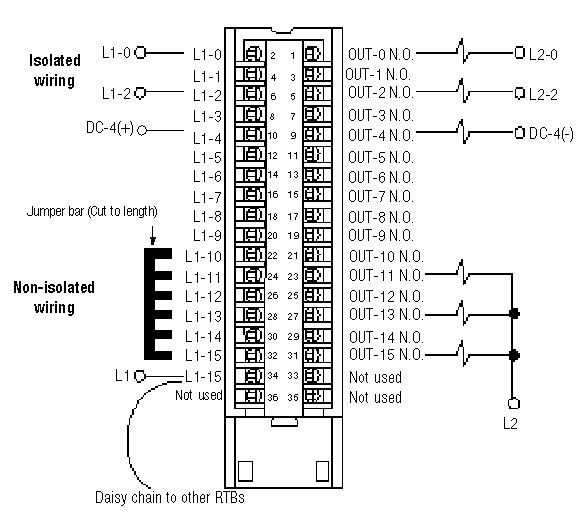

布线图 - 1756-OW16I
在此模块 (Module) 上,所有同名的接线端连接到一起。例如,L1 可以连接到任何一个标有 L1-15 的接线端。
当您使用第二个 L1-15 接线端来以菊花链方式连接到其它 RTB 时,务必将菊花链连接到直接与电源线相连的接线端,如图所示。
模块 (Module) 信息
