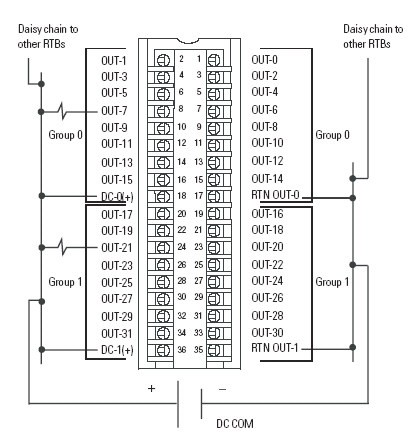

布线图 - 1756-OV32E

  1. 当以菊花链方式从一个组连接到另一个 RTB 时，务必将菊花链连接到直接与电源线相连的接线端，如示例所示。
  2. 此布线示例使用单一电压电源。
  3. 如果使用了不同的电源，则不要超出指定的绝缘电压。
  4. 不要物理地将两条以上的电缆连接到单个 RTB 接线端。
1756ov32e
