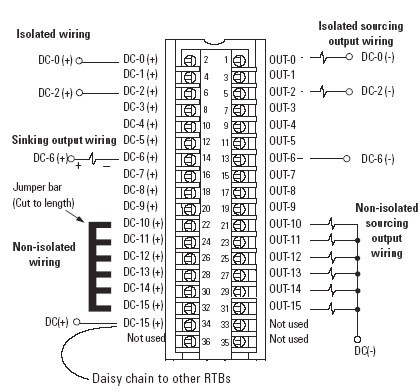

布线图 - 1756-OB16IS

在此模块 (Module) 上，所有同名的接线端连接到一起。例如，DC (+) 可以连接到标有 DC-15 的接线端。

当使用第二个 DC-15 (+) 接线端以菊花链方式连接到其它 RTB 时，务必按上图所示的方式连接菊花链。不要将两条以上的电缆连接到任何单个接线端。

可以在反向或源配置中进行输出布线，如上图所示。

如果使用了不同的电源，则不要超出指定的绝缘电压。
