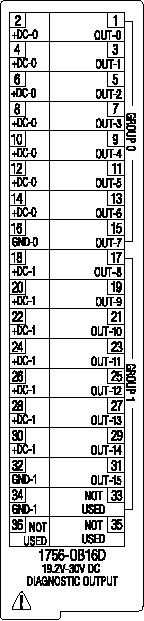

布线图 1756-OB16D

在此模块 (Module) 上，所有同名的接线端连接到一起。例如，DC COM 可以连接到任何一个标有 GND-1 的终端。
当以菊花链方式从一个组连接到另一个 RTB 时，务必将菊花链连接到直接与电源线相连的接线端，如下所示。

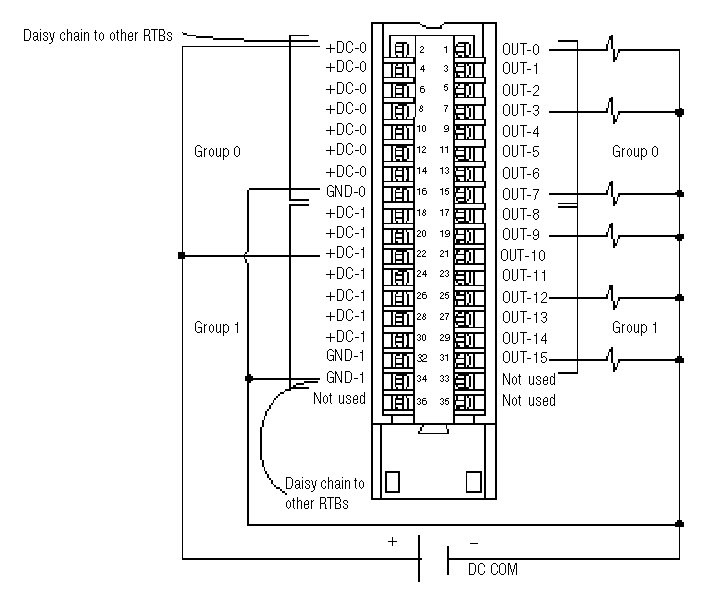

此布线示例演示了单一电压电源。
