复位 (RES)
此信息适用于
CompactLogix
5370、ControlLogix
5570、Compact GuardLogix
5370、GuardLogix
5570、Compact GuardLogix
5380、CompactLogix
5380、ControlLogix
5580、GuardLogix
5580 和 ControlLogix 5590 控制器。RES 指令用于将 TIMER、COUNTER 或 CONTROL 结构复位。
可用语言
梯形图
功能块
此指令不可用于功能块中。
结构化文本
此指令不可用于结构化文本中。
操作数
重要提示:
以下情况下会导致运行出现意外：
- 输出标签操作数被覆盖。
- 结构操作数的成员被覆盖。
- 除非另外指定，否则结构操作数由多条指令共用。
梯形图
操作数 | CompactLogix 5370、ControlLogix 5570、Compact GuardLogix 5370 和 GuardLogix 5570 控制器 数据类型 | CompactLogix 5380、ControlLogix 5580、Compact GuardLogix 5380、GuardLogix 5580 和 ControlLogix 5590 控制器 数据类型 | 格式 | 说明 |
结构 | TIMER CONTROL COUNTER | TIMER TIMER_T CONTROL COUNTER | 标签 | 要复位的结构 |
说明
当条件为真时，RES 指令将这些元素清零：
RES 指令用于以下对象时 | 指令将以下值清零 |
TIMER | .ACC 值清 0 控制状态位设置为假 |
TIMER_T | .ACC 值清 0 控制状态位设置为假 |
COUNTER | .ACC 值清 0 控制状态位设置为假 |
CONTROL | .POS 值清 0 控制状态位设置为假 |
影响数学状态标志
否
严重/轻微故障
没有特定于此指令的故障。对于数组索引故障，请参阅 通过数组建立索引。
执行
梯形图
条件/状态 | 执行的操作 |
预扫描 | 不适用 |
梯级输入条件为假 | 将梯级输出条件设置为梯级输入条件。 |
梯级输入条件为真 | 将梯级输出条件设置为梯级输入条件。 将指定结构复位。 |
后扫描 | 不适用 |
示例
梯形图

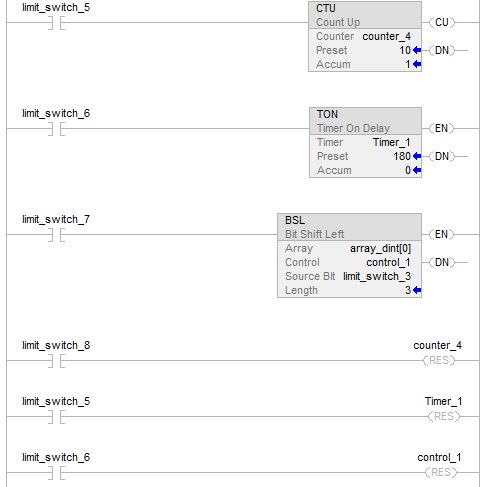

复位示例
在上述示例中：
limit_switch_8 使能时，counter_4 复位
limit_switch_5 使能时，Timer_1 复位
limit_switch_6 使能时，control_1 复位

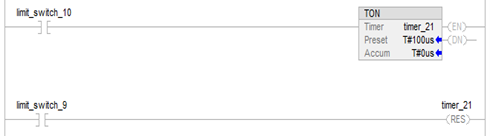

当 limit_switch_9 使能时，复位 timer_21
