文件位比较 (FBC)

操作数	类型	格式	说明
Source	DINT	数组标签	要与参考数组进行比较的数组 不要 在下标中使用 CONTROL.POS
Reference	DINT	数组标签	要与源数组进行比较的数组 不要 在下标中使用 CONTROL.POS
Result	DINT	数组标签	用于存储结果的数组 不要 在下标中使用 CONTROL.POS
Cmp. Control	CONTROL	结构	比较的控制结构
Length	DINT	立即数	要比较的位数
Position	DINT	立即数	源数组中的当前位置 初始值通常为 0
Result control	CONTROL	结构	结果的控制结构
Length	DINT	立即数	结果数组中的存储位置数
Position	DINT	立即数	结果数组中的当前位置 初始值通常为 0

助记符	数据类型	说明
.EN	BOOL	使能位，指示 FBC 指令是否使能。
.DN	BOOL	完成位，当 FBC 指令比较 Source 和 Reference 数组中的最后一位后置位。
.FD	BOOL	发现位，FBC 指令每次记录不匹配项（每次记录一个）或记录所有不匹配项（每次扫描记录全部）后置位。
.IN	BOOL	禁用位，指示 FBC 搜索模式。 0 = “所有”模式 1 =“每次一个不匹配项”模式
.ER	BOOL	错误位，POS 或 LEN 无效时置位。
.LEN	DINT	长度值，指示要比较的位数。
.POS	DINT	位置值，指示当前位。

助记符	数据类型	说明
.DN	BOOL	完成位，Result 数组已满时置位。
.LEN	DINT	长度值，指示 Result 数组中的存储位置数。
.POS	DINT	位置值，指示 Result 数组中的当前位置。

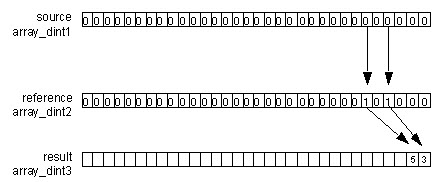

如果要：	选择此模式：
每次检测一个不匹配项	将比较 CONTROL 结构中的 .IN 位置位。 每次 EnableIn 由假转换为真时，FBC 指令会搜索 Source 数组和 Reference 数组之间的下一个不匹配项。找到不匹配项后，该指令将 .FD 位置位，记录该不匹配项的位置，并停止执行。
检测所有不匹配项	将比较 CONTROL 结构中的 .IN 位清零。 每次 EnableIn 由假跳变为真时，FBC 指令会搜索 Source 数组和 Reference 数组之间的所有不匹配项。

在以下情况下会发生严重故障：	故障类型	故障代码
result.POS > 结果数组大小	4	20

条件/状态	执行的操作	边界检查操作数

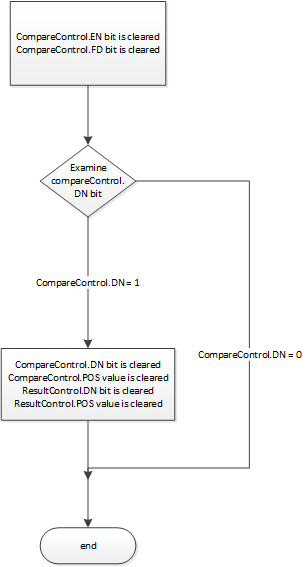

预扫描	请参见“FBC 流程图（预扫描）”	比较控制、结果控制
梯级输入条件为假	请参见“FBC 流程图（假）”	不适用

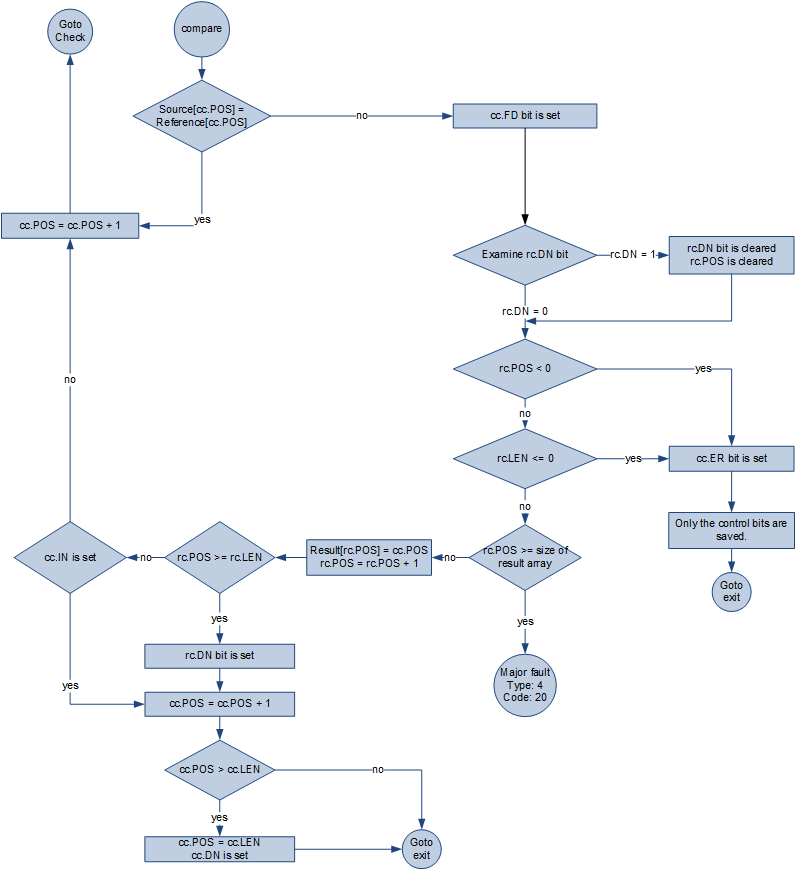

梯级输入条件为真	请参见“FBC 流程图（真）”	比较控制、结果控制
后扫描	不适用	所有操作数
