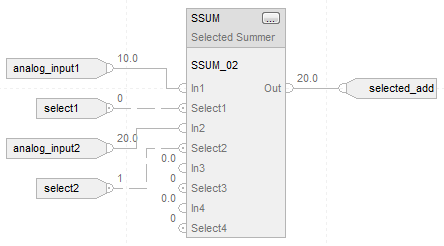

选择加法器 (SSUM)

操作数	类型	格式	说明
SSUM 标签	SELECTED_SUMMER	结构	SSUM 结构

输入参数	数据类型	说明
EnableIn	BOOL	启用输入。如果为假，指令不会执行，也不会更新输出。 默认值为真。
In1	REAL	要进行求和的第一个输入 有效值 = 任意浮点值 默认值 = 0.0
Gain1	REAL	第一个输入的增益。 有效值 = 任意浮点值 默认值 = 1.0
Select1	BOOL	第一路输入的选择信号。 默认值为假。
In2	REAL	要进行求和的第二个输入。 有效值 = 任意浮点值 默认值 = 0.0
Gain2	REAL	第二个输入的增益。 有效值 = 任意浮点值 默认值 = 1.0
Select2	BOOL	第二路输入的选择信号。 默认值为假。
In3	REAL	要进行求和的第三个输入。 有效值 = 任意浮点值 默认值 = 0.0
Gain3	REAL	第三个输入的增益。 有效值 = 任意浮点值 默认值 = 1.0
Select3	BOOL	第三路输入的选择信号。 默认值为假。
In4	REAL	要进行求和的第四个输入。 有效值 = 任意浮点值 默认值 = 0.0
Gain4	REAL	第四个输入的增益。 有效值 = 任意浮点值 默认值 = 1.0
Select4	BOOL	第四路输入的选择信号。 默认值为假。
In5	REAL	要进行求和的第五个输入。 有效值 = 任意浮点值 默认值 = 0.0
Gain5	REAL	第五个输入的增益。 有效值 = 任意浮点值 默认值 = 1.0
Select5	BOOL	第五路输入的选择信号。 默认值为假。
In6	REAL	要进行求和的第六个输入。 有效值 = 任意浮点值 默认值 = 0.0
Gain6	REAL	第六个输入的增益。 有效值 = 任意浮点值 默认值 = 1.0
Select6	BOOL	第六路输入的选择信号。 默认值为假。
In7	REAL	要进行求和的第七个输入。 有效值 = 任意浮点值 默认值 = 0.0
Gain7	REAL	第七个输入的增益。 有效值 = 任意浮点值 默认值 = 1.0
Select7	BOOL	第七路输入的选择信号。 默认值为假。
In8	REAL	要进行求和的第八个输入。 有效值 = 任意浮点值 默认值 = 0.0
Gain8	REAL	第八个输入的增益。 有效值 = 任意浮点值 默认值 = 1.0
Select8	BOOL	第八路输入的选择信号。 默认值为假。
Bias	REAL	偏置信号输入。该指令将偏置值与输入之和相加。 有效值 = 任意浮点值 默认值 = 0.0

输出参数	数据类型	说明
EnableOut	BOOL	指示指令是否处于启用状态。如果 Out 溢出，则设置为假。
Out	REAL	计算所得的算法输出。

操作数	类型	格式	说明
SSUM 标签	SELECTED_SUMMER	结构	SSUM 结构

条件	Action
未选择任何输入	Out = Bias
已选择一个或多个 In	对于所有 n，Selectn 为真时 Out = ∑ (In n x Gain n ) + Bias

条件/状态	执行的操作
预扫描	EnableIn 和 EnableOut 位设置为假。
Tag.EnableIn 为假	EnableIn 和 EnableOut 位设置为假。
Tag.EnableIn 为真	EnableIn 和 EnableOut 位设置为真。 指令执行。
指令首次运行	不适用
指令首次扫描	不适用
后扫描	EnableIn 和 EnableOut 位设置为假。

条件/状态	执行的操作
预扫描	请参见“功能块”表中的“预扫描”行。
正常执行	请参见“功能块”表中的“Tag.EnableIn 为真”行。
后扫描	请参见“功能块”表中的“后扫描”行。
